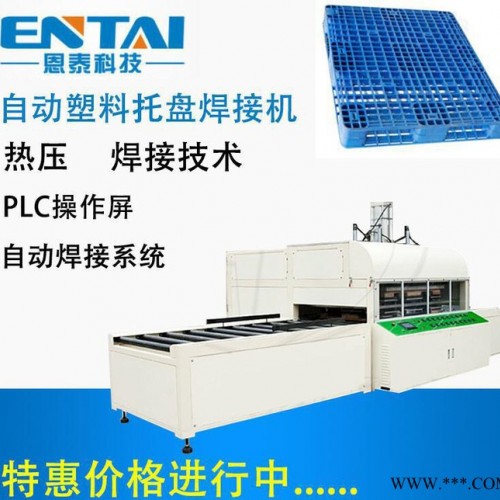

自动塑料托盘焊接机概述：

自动塑料托盘焊接机通过送料装置把塑料托盘自动送入待焊接区域，焊接时，加热板置于

两个塑料件之间，当工件紧贴住加热板时，塑料开始熔化。在一段预先设置好的加热时间

过去之后，工件表面的塑料将达到一定的熔化程度，此时工件向两边分开，加热板移开，

随后两片工件并合在一起，当达到一定的焊接时间和焊接深度之后，整个焊接过程完成，

再通过设备送料装置把焊接成品送出。

机器别名: 塑料托盘焊接机、自动栈板机、栈板焊接机、双面网格托盘焊接机、塑胶栈板

焊接机、自动热板焊接机、大型塑料焊接机、大型pp塑料托盘自动焊接机等

自动塑料托盘焊接机机械结构：

机械部分：

1、本机通过送料装置把塑料托盘自动送入待焊接区域，焊接完成后，再通过装置自动送

出焊接成品；
2、主机为普通单导柱柱热熔机，可安装上、下模**大尺寸可达1200mm*1200mm）

的塑料热熔模；
3、焊接深度可调，根据塑料件外观及焊接强度要求，可适当微调上模的行程达到预期效

果；
4、本机采用日本进口直线轴承，使用寿命大大提高；
5、本机由人工放托盘到输送带上，自动进料，自动焊接，自动退料，减少工人工作量，

焊接效果稳定，一致强；
6、本机采用高性能气缸装置，可耐久作业，保证制品良好之均一性；
7、本机使用进口精密导轨平行进出送料工作，双直线轴承辅助压接，确保生产品质；
8、本机运动平稳，控制**，气压可根据焊接工件需要微调。

电器部分：
1、本机采用进口温控器，每个加热块独立控制，可根据工件形状大小及材质设定所需焊

接温度，可检测发热管是否正常工作；
2、时间可调，塑料件焊接时，根据具体焊接要求，增加或减少焊接时间，达到所需地焊

接效果；
3、本机采用三菱可编程控制器（pLC）和触模屏人机界面来控制，各气缸运动为气压推

动，操作简便、性能可靠、尺寸紧凑，提高生产效率和质量。
