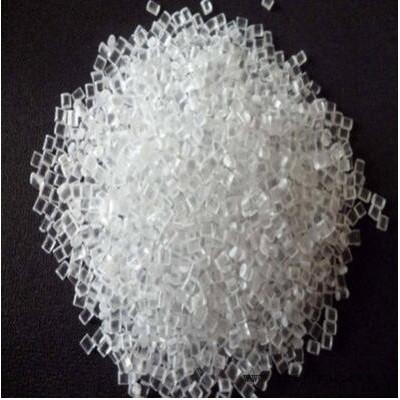

产品参数
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 基本性能 | 固有粘度 | IV | ASTM D-4603 | 0.865±0.015 | dl/g |
| 色泽 | L | COLORQUESTXE | >82 | ||
| Lb | <1.0 | ||||
| 酸价 | GB 17931 | Max.35 | Meq/Kg | ||
| 熔点 | DSC | 250±3 | ℃ | ||
| 乙醛含量 | GB 17931 | <1.0 | PPm | ||
| 水含量 | GB 17931 | <0.4 | % | ||
PET的性能
(1)一般性能 PET树脂为乳白色半透明或无色透明体，相对密度1.38，透光率为90%。PET属于中等阻隔性材料，对O2的透过系数为50~90cm3·mm/(m2·d·MPa)，对CO2的透过系数为180cm3·mm/(m2·d·MPa)。PET的吸水率为0.6%，吸水性较大。
(2)力学性能 PET膜的拉伸强度很高，可与铝箔媲美，是HDPE膜的9倍，是PC和PA膜的3倍。增强PET的蠕变性小、耐疲劳(好于增强PC和PA)、耐磨性和耐摩擦性良好。PET的力学性能受温度影响较小。
(3)热学性能 纯PET塑料的耐热性能不高，但增强处理后大幅度提高，在180℃时的机械性能比PF层压板好，是增强的热塑性工程塑料中耐热较好的品种。PET的耐热老化性好，脆化温度为-70℃，在-30℃时仍具有一定韧性。PET不易燃烧，火焰呈黄色，有滴落。
(4)电学性能 PET虽为极性聚合物，但电绝缘性优良，在高频下仍能很好保持。PET的耐电晕性较差，不能用于高压绝缘;电绝缘性受温度和湿度影响，并以湿度的影响较大。
(5)环境性能 PET含有酯键，在高温和水蒸气的条件下不耐水、酸、及碱的作用。PET对有机溶剂如丙酮、苯、甲苯、三氯乙烷、四氯化碳和油类稳定，对一些氧化剂如过氧化氢、次氯酸钠及重铬酸钾等也有较高的抵抗性。PET耐候性优良，可长期用于户外。
