| 材质 : | 橡塑 | 产品类别 : | 防火板 |
| 产品种类 : | 保温板 | 等级 : | B1 或B2 |
| 品牌 : | 德汇 | 应用范围 : | JG149-2003 |
| 产地 : | 廊坊市 | 导热系数（常温） : | 0.035 |
| 低温弯折≤ : | 54 | 断裂伸长率 : | 13 |
| 抗弯强度 : | 15 | 抗压强度 : | 18 |
| 芯材 : | 橡塑海绵 | 形态 : | 气泡状 |
| 形状 : | 卷板 |
德汇B1级橡塑保温板导热系数低 完全闭孔结构，绝热效果持久良好；材料与水汽完全隔 吸水，不凝露，使用寿命长，经过SGS检测，其实测值远远低于欧盟关于不含有毒物质的标准值，使用健康安全；外表柔软美观，易弯曲，施工方便快捷，而且无需其他辅材。
一：导热系数低
平均温度为0时，本材料导热系数为0.034W/mk，而它的表面放热系数高，因此在相同的外界条件下，使用本产品厚度比其他保温材料薄一半以上能达到相同的保温效果，从而节省了楼层吊顶以上的空间，节省投资。
二：阻燃性能好
本材料中含有大量阻燃减烟原料，燃烧时产生的烟浓度极低，而且遇火不融化，不会滴下着火的火球、材料具有自熄灭特征。
按GB8624-1997建筑材料燃烧性能分级方法，本产品为B1级难燃材料，确保安全可靠。
三：闭孔式发泡，防潮性能好
1:玻璃纤维: 开孔结构水汽渗透率极高，导致随着使用时间的延长，导热系数也随着升高，使保温效果大大降低。
2:发泡聚乙烯(PEF): 连孔结构，有较高的水汽渗透率，其材质硬而发脆，容易破损，寿命短。
3:华美橡塑:闭孔结构有极小的水汽渗透率，能长期保持较低的导热系数。
四：抗震性能好
德汇橡塑绝热材料具有很高的弹性，因而能比较大限度的减少冷冻水和热水管道在使用过程中的震动和共振。
五：柔韧性能
德汇橡塑材料具有良好的绕性及韧性，施工中容易处理弯曲和不规则的管道，而且可以省工省料。
六：安装方便、外形美观
因本产品富柔软性，安装简易方便。管道安装：可套上后一起安装，也可将本管材纵向切开后再用胶水粘合而成。对阀门、三通、弯头等复杂部件，可将板材裁剪后，按不同形状包上粘合，确保整个系统的严密性，从而保证了整个系统的保温性。又因本材料外表有橡胶的光滑平整，以及它本身的优异性能，不需另加隔汽层，防护层，减少了施工中的麻烦，也保证了外形美观、平整。
当设备或管道检修时，剥离下来的本材料可重复使用，性能不变。
七：其它优点
德汇橡塑绝热材料使用起来十分安全，既不会刺激皮肤，亦不会危害健康。它们能防止酶菌生长，避免害虫或老鼠啮咬，而且耐酸抗碱，性能优越。这些性能使德汇橡塑成为保护管道的理想绝热材料，防止它们因大气介质或工业环境而受到腐蚀。
德汇橡塑绝热保温材料技术指标
| 项目 | 单位 | 性能指标 | 执行标准 | ||||
| 表观密度 | Kg/m3 | 95 | GB/T 6343 | ||||
| 燃烧性能 | 氧指数 | 32 | GB/T 2406 | ||||
| 烟密度 | 75 | GB/T 8627 | |||||
| 当用于建筑领域时，不低于C级 | GB 8624-2006 | ||||||
| 导热系数 平均温度 -20 0 40 | W/(m.k) | 0.031 0.034 0.036 | GB/T 10294 | ||||
| 透湿性能 | 透湿系数 | g/(m.s.pa) | 2.8×10-11 | GB/T 17146-1997 | |||
| 湿阻因子 | 7.0×103 | ||||||
| 真空吸水率 | 10 | GB/T 177942008 | |||||
| 尺寸稳定性 105±3, 7d | 10 | GB/T 8811 | |||||
| 撕裂强度 | N/cm | 2.5 | GB/T 10808 | ||||
| 压缩回弹率 压缩率50 压缩时间72h | 70 | GB/T 6669-2001 | |||||
| 耐臭氧性 臭氧分压202mpa 200h | 不龟裂 | GB/T 7762 | |||||
| 抗老化性 150h | 轻微起皱，无裂纹，无针孔，不变形 | GB/T 16259 | |||||
| 适用温度 | -40110 | GB/T17794 | |||||
注： B2级产品质量执行GB/T 177942008柔性泡沫橡塑绝热制品标准类指标
管材产品规格范围
| 铜管 外径 (英寸) | 无缝管 外径 (毫米) | 镀锌管 公称DN | 德汇 橡塑 内径 (毫米) | 9mm厚(1.8m/根) | 15mm厚(2m/根) | 20mm厚(2m/根) | 25mm厚(2m/根) | 30mm厚(2m/根) | ||||||
| 规格(mm×mm) | 根/件 | 根/箱 | 规格(mm×mm) | 根/件 | 规格(mm×mm) | 根/件 | 规格(mm×mm) | 根/件 | 规格(mm×mm) | 根/件 | ||||
| 1/4 | 6 | 6×9 | 180 | 180 | ||||||||||
| 3/8 | 6 | 10 | 10×9 | 140 | 140 | 10×15 | 80 | 10×20 | 70 | |||||
| 1/2 | 13 | 13×9 | 120 | 100 | 13×15 | 80 | 13×20 | 50 | ||||||
| 5/8 | 14 | 8 | 16 | 16×9 | 100 | 95 | 16×15 | 60 | 16×20 | 50 | ||||
| 3/4 | 19 | 19×9 | 100 | 80 | 19×15 | 60 | 19×20 | 40 | ||||||
| 7/8 | 22 | 15 | 22 | 22×9 | 100 | 70 | 22×15 | 60 | 22×20 | 40 | 22×25 | 30 | 22×30 | 25 |
| 1 | 25 | 25 | 25×9 | 80 | 55 | 25×15 | 60 | 25×20 | 30 | 25×25 | 25 | 25×30 | 25 | |
| 1 1/8 | 28 | 20 | 28 | 28×9 | 60 | 50 | 28×15 | 50 | 28×20 | 30 | 28×25 | 25 | 28×30 | 20 |
| 1 1/4 | 32 | 32 | 32×9 | 60 | 45 | |||||||||
| 1 1/4 | 32 | 34 | 34×15 | 40 | 34×20 | 30 | 34×25 | 25 | 34×30 | 20 | ||||
| 1 3/8 | 25 | 35 | 35×9 | 60 | 40 | |||||||||
| 1 1/2 | 38×9 | 50 | 30 | |||||||||||
| 1 5/8 | 25 | 42 | 42×9 | 50 | 30 | |||||||||
| 1 5/8 | 32 | 43 | 43×9 | 50 | 30 | 43×15 | 30 | 43×20 | 25 | 43×25 | 20 | 43×30 | 15 | |
| 1 7/8 | 40 | 48 | 48×9 | 50 | 28 | 48×15 | 30 | 48×20 | 25 | 48×25 | 20 | 48×30 | 15 | |
| 2 1/8 | 54 | 54×9 | 50 | 25 | ||||||||||
| 2 3/8 | 50 | 60 | 60×9 | 50 | 20 | 60×15 | 30 | 60×20 | 20 | 60×25 | 15 | 60×30 | 15 | |
| 76 | 70 | 76 | 76×15 | 25 | 76×20 | 15 | 76×25 | 15 | 76×30 | 10 | ||||
| 89 | 80 | 89 | 89×20 | 15 | 89×25 | 15 | 89×30 | 10 | ||||||
| 108 | 108 | 108×20 | 15 | 108×25 | 10 | 108×30 | 10 | |||||||

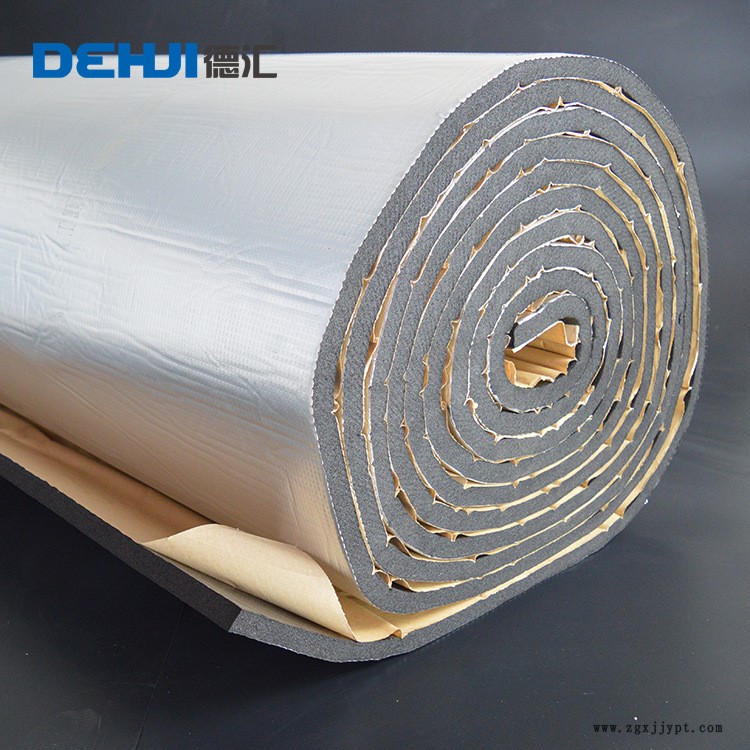

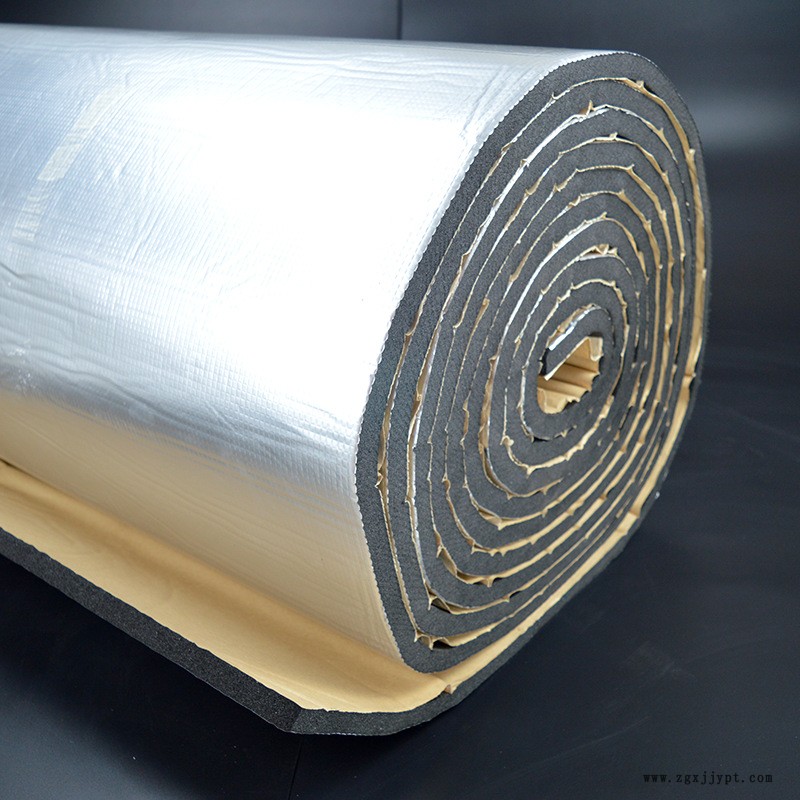

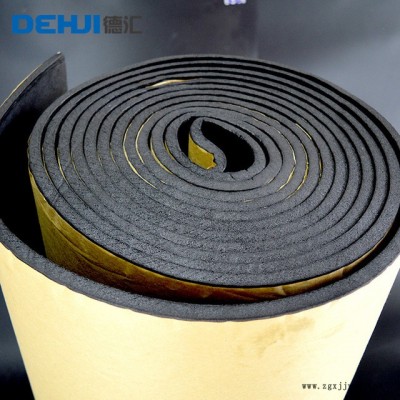

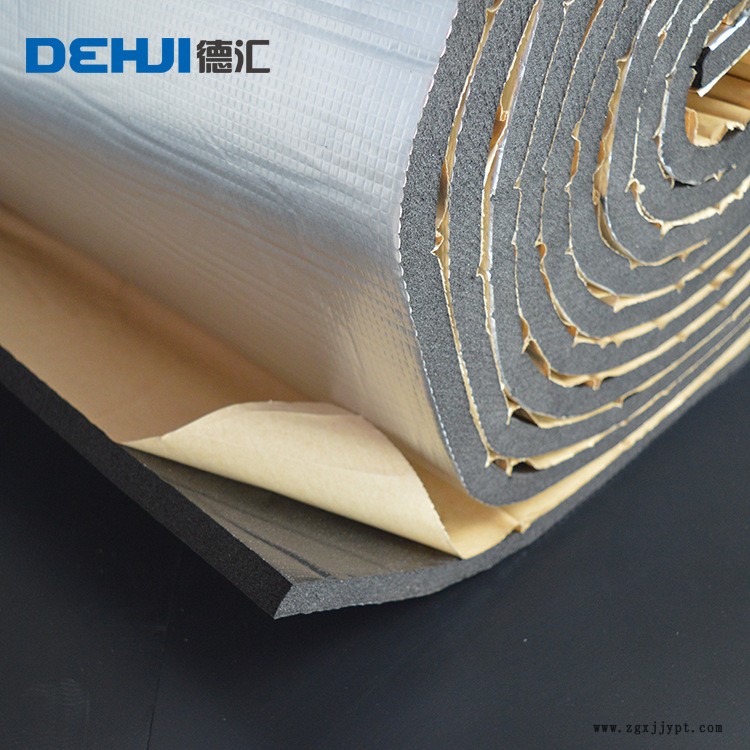

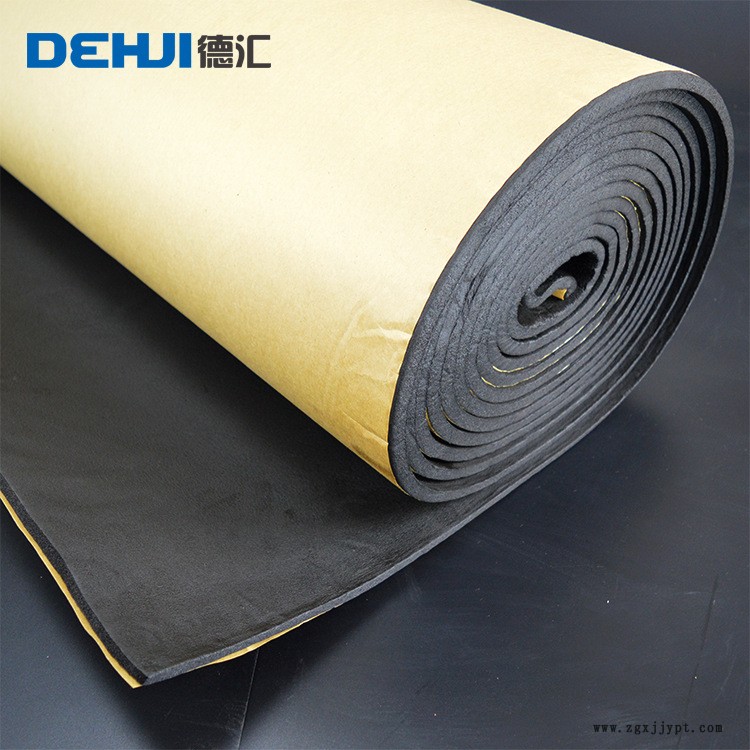

板材(1.5米宽)
| 厚度 | 10mm | 15mm | 20mm | 25mm | 30mm |
| 米/件 | 16m | 16m | 8m | 8m | 8m |
注： 1.以上规格均为常用规格，如需特殊规格可根据用户要求制作。 2.板材、管材为黑色，需要特殊颜色可根据用户要求制作。 3.管道外径超过89mm建议使用板材。 4.保温材料需要厚度超过25mm，采用多层重迭包装，直至所需厚度。 5.板材宽度可根据用户要求定做1-2米.
安装所需厚度对照表(因各地区环境条件的不同，以下数据仅供参考)：
| 环境条件 | 保温管尺寸 | 管路温度下适用厚度(毫米) | |||||||||
| 温度（Temp） | 相对湿度 （Temp） | 英寸（Inch） | 毫米（mm） | 13 | 7 | 3 | -15 | ||||
| 26.5 | 50 | 3/83 | 1076 | 10 | 10 | 10 | 15 | ||||
| 35 | 76127 | 15 | 15 | 15 | 15 | ||||||
| 510 | 127254 | 15 | 15 | 15 | 20 | ||||||
| 29 | 70 | 3/83 | 1076 | 10 | 15 | 15 | 20 | ||||
| 35 | 76127 | 15 | 15 | 15 | 20 | ||||||
| 32 | 80 | 510 | 127254 | 15 | 15 | 15 | 25 | ||||
| 3/85 | 10127 | 15 | 15 | 20 | 20 | ||||||
| 510 | 127254 | 20 | 25 | 25 | 35 | ||||||
| 32 | 85 | 3/81 1/2 | 1038 | 20 | 25 | 30 | 45 | ||||
| 1 1/23 | 3876 | 20 | 30 | 30 | 50 | ||||||
| 35 | 76127 | 20 | 30 | 35 | 60 | ||||||
| 510 | 127254 | 25 | 30 | 40 | 60 | ||||||
| >10 | >254 | 30 | 40 | 45 | 70 | ||||||
| 32 | 90 | 1/81/2 | 313 | 25 | 32 | 35 | 45 | ||||
| 1/22 1/2 | 1364 | 30 | 35 | 45 | 60 | ||||||
| 2 1/25 | 64127 | 30 | 35 | 45 | 65 | ||||||
| 510 | 127254 | 35 | 45 | 50 | 75 | ||||||
| >10 | >254 | 35 | 50 | 60 | 75 | ||||||
确定保温材料厚度考虑的因素： 1、环境温度越高，材料越厚； 2、相对湿度越大，材料越厚； 3、介质温度越低，材料越厚； 4、管道直径越大，材料越厚。
