神州橡塑绝热保温材料技术指标
注: B2级产品质量执行GB/T 17794—2008《柔性泡沫橡塑绝热制品》标准Ⅱ类指标
项目 | 单位 | 性能指标 | 执行标准 | ||
表观密度 | Kg/m3 | ≤95 | GB/T 6343 | ||
燃烧性能 | 氧指数 | % | ≥32 | GB/T 2406 | |
烟密度 | —— | ≤75 | GB/T 8627 | ||
当用于建筑领域时,不低于C级 | GB 8624-2006 | ||||
导热系数 平均温度 -20℃ 0℃ 40℃ | W/(m.k) | ≤0.031 ≤0.034 ≤0.036 | GB/T 10294 | ||
透湿性能 | 透湿系数 | g/(m.s.pa) | ≤2.8×10-11 | GB/T 17146-1997 | |
湿阻因子 | —— | ≥7.0×103 | |||
真空吸水率 | % | ≤10 | GB/T 17794—2008 | ||
尺寸稳定性 105±3℃, 7d | % | ≤10 | GB/T 8811 | ||
撕裂强度 | N/cm | ≥2.5 | GB/T 10808 | ||
压缩回弹率 压缩率50% 压缩时间72h | % | ≥70 | GB/T 6669-2001 | ||
耐臭氧性 臭氧分压202mpa 200h | —— | 不龟裂 | GB/T 7762 | ||
抗老化性 150h | —— | 轻微起皱,无裂纹,无针孔,不变形 | GB/T 16259 | ||
适用温度 | ℃ | -40—110℃ | GB/T17794 |

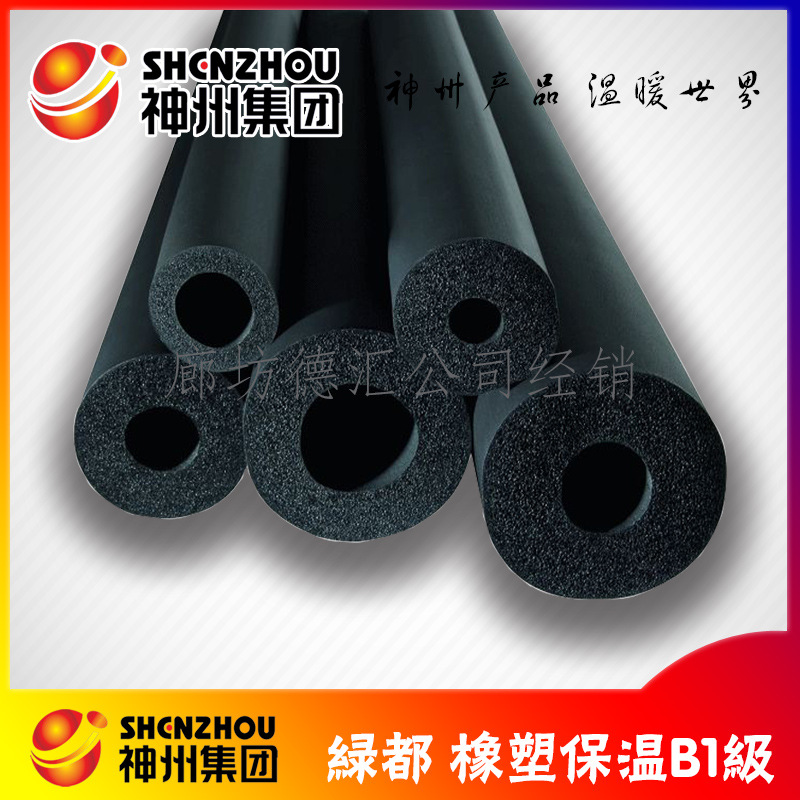

管材产品规格范围
铜管 外径 (英寸) | 无缝管 外径 (毫米) | 镀锌管 公称DN | 神州 橡塑 内径 (毫米) | 9mm厚(1.8m/根) | 15mm厚(2m/根) | 20mm厚(2m/根) | 25mm厚(2m/根) | 30mm厚(2m/根) | ||||||
规格(mm×mm) | 根/件 | 根/箱 | 规格(mm×mm) | 根/件 | 规格(mm×mm) | 根/件 | 规格(mm×mm) | 根/件 | 规格(mm×mm) | 根/件 | ||||
1/4 | 6 | 6×9 | 180 | 180 | ||||||||||
3/8 | 6 | 10 | 10×9 | 140 | 140 | 10×15 | 80 | 10×20 | 70 | |||||
1/2 | 13 | 13×9 | 120 | 100 | 13×15 | 80 | 13×20 | 50 | ||||||
5/8 | 14 | 8 | 16 | 16×9 | 100 | 95 | 16×15 | 60 | 16×20 | 50 | ||||
3/4 | 19 | 19×9 | 100 | 80 | 19×15 | 60 | 19×20 | 40 | ||||||
7/8 | 22 | 15 | 22 | 22×9 | 100 | 70 | 22×15 | 60 | 22×20 | 40 | 22×25 | 30 | 22×30 | 25 |
1 | 25 | 25 | 25×9 | 80 | 55 | 25×15 | 60 | 25×20 | 30 | 25×25 | 25 | 25×30 | 25 | |
1 1/8 | 28 | 20 | 28 | 28×9 | 60 | 50 | 28×15 | 50 | 28×20 | 30 | 28×25 | 25 | 28×30 | 20 |
1 1/4 | 32 | 32 | 32×9 | 60 | 45 | |||||||||
1 1/4 | 32 | 34 | 34×15 | 40 | 34×20 | 30 | 34×25 | 25 | 34×30 | 20 | ||||
1 3/8 | 25 | 35 | 35×9 | 60 | 40 | |||||||||
1 1/2 | 38×9 | 50 | 30 | |||||||||||
1 5/8 | 25 | 42 | 42×9 | 50 | 30 | |||||||||
1 5/8 | 32 | 43 | 43×9 | 50 | 30 | 43×15 | 30 | 43×20 | 25 | 43×25 | 20 | 43×30 | 15 | |
1 7/8 | 40 | 48 | 48×9 | 50 | 28 | 48×15 | 30 | 48×20 | 25 | 48×25 | 20 | 48×30 | 15 | |
2 1/8 | 54 | 54×9 | 50 | 25 | ||||||||||
2 3/8 | 50 | 60 | 60×9 | 50 | 20 | 60×15 | 30 | 60×20 | 20 | 60×25 | 15 | 60×30 | 15 | |
76 | 70 | 76 | 76×15 | 25 | 76×20 | 15 | 76×25 | 15 | 76×30 | 10 | ||||
89 | 80 | 89 | 89×20 | 15 | 89×25 | 15 | 89×30 | 10 | ||||||
108 | 108 | 108×20 | 15 | 108×25 | 10 | 108×30 | 10 |

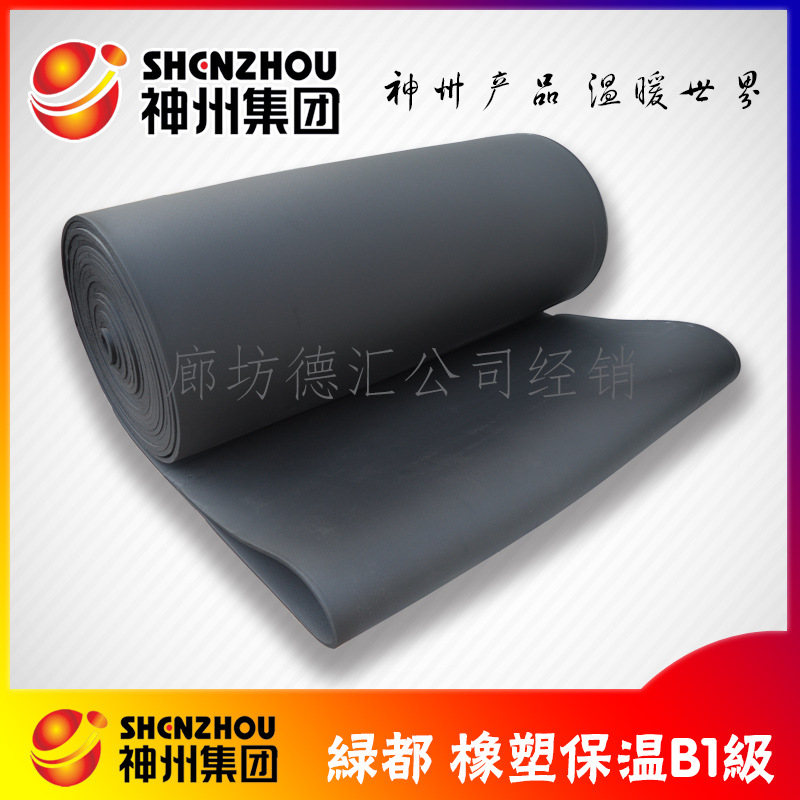

厚度 | 10mm | 15mm | 20mm | 25mm | 30mm |
米/件 | 16m | 16m | 8m | 8m | 8m |
安装所需厚度对照表(因各地区环境条件的不同,以下数据仅供参考):
环境条件 | 保温管尺寸 | 管路温度下适用厚度(毫米) | |||||
温度(Temp) | 相对湿度 (Temp) | 英寸(Inch) | 毫米(mm) | 13℃ | 7℃ | 3℃ | -15℃ |
26.5℃ | 50% | 3/8~3 | 10~76 | 10 | 10 | 10 | 15 |
3~5 | 76~127 | 15 | 15 | 15 | 15 | ||
5~10 | 127~254 | 15 | 15 | 15 | 20 | ||
29℃ | 70% | 3/8~3 | 10~76 | 10 | 15 | 15 | 20 |
3~5 | 76~127 | 15 | 15 | 15 | 20 | ||
32℃ | 80% | 5~10 | 127~254 | 15 | 15 | 15 | 25 |
3/8~5 | 10~127 | 15 | 15 | 20 | 20 | ||
5~10 | 127~254 | 20 | 25 | 25 | 35 | ||
32℃ | 85% | 3/8~1 1/2 | 10~38 | 20 | 25 | 30 | 45 |
1 1/2~3 | 38~76 | 20 | 30 | 30 | 50 | ||
3~5 | 76~127 | 20 | 30 | 35 | 60 | ||
5~10 | 127~254 | 25 | 30 | 40 | 60 | ||
>10 | >254 | 30 | 40 | 45 | 70 | ||
32℃ | 90% | 1/8~1/2 | 3~13 | 25 | 32 | 35 | 45 |
1/2~2 1/2 | 13~64 | 30 | 35 | 45 | 60 | ||
2 1/2~5 | 64~127 | 30 | 35 | 45 | 65 | ||
5~10 | 127~254 | 35 | 45 | 50 | 75 | ||
>10 | >254 | 35 | 50 | 60 | 75 |
