| 牌号 : | LI912 | 加工级别 : | 挤出级 |
| 特性级别 : | 标准级 | 用途级别 : | 填充级 |
| 品牌 : | 韩国LG化学 |

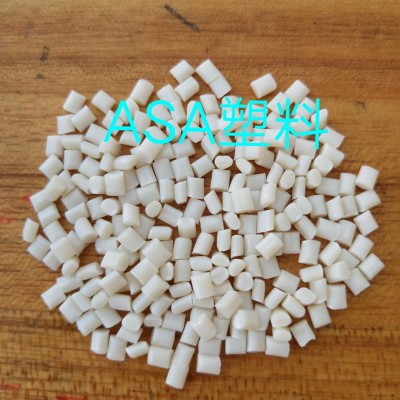

技术参数
性能项目 试验条件[状态] 测试方法 测试数据 数据单位 物理性能 比重 ASTMD792 1.07 g/cm³ 熔流率（熔体流动速率）(220°C/10.0kg) ASTMD1238 12 g/10min 收缩率-流动(3.20mm) ASTMD955 0.40到0.70 % 硬度 洛氏硬度(R级) ASTMD785 103 机械性能 拉伸模量1(3.20mm) ASTMD638 2080 MPa 抗张强度2(屈服,3.20mm) ASTMD638 47.1 MPa 伸长率3 屈服,3.20mm ASTMD638 >6.0 % 断裂,3.20mm ASTMD638 25 % 弯曲模量4(3.20mm) ASTMD790 2210 MPa 弯曲强度5(3.20mm) ASTMD790 75.5 MPa 冲击性能 悬壁梁缺口冲击强度 -30°C,3.20mm ASTMD256 39 J/m -30°C,6.40mm ASTMD256 39 J/m 23°C,3.20mm ASTMD256 180 J/m 23°C,6.40mm ASTMD256 160 J/m 热性能 载荷下热变形温度 0.45MPa,未退火,6.40mm ASTMD648 96.0 °C 1.8MPa,未退火,6.40mm ASTMD648 86.0 °C 维卡软化温度 ASTMD15256 95.0 °C 可燃性 UL阻燃等级 1.60mm UL94 HB 3.20mm UL94 HB
温馨提示您:
因本页面展示有限无法完全描述产品更多相关信息；塑胶原料行情每天每时波动较大无法及时更新，请亲们理解！
产品信息和近期价格请您及时来电！
