主要用途:
该设备主要用于各类汽车胶管、加强胶管、异型胶管的挤出;各类汽车用单挤出橡胶密封条、双复合密封条、三复合密封条和四复合密封条的挤出;各类中小工业用胶管的挤出;纺织皮辊、皮圈的挤出等
设备特点:
排气式冷喂料挤出机使用的螺杆按胶料窄压缩段螺槽中的流动状态可分普通型冷排螺杆和强力剪切型冷排螺杆。螺杆分为喂料段、 压缩段、节流段、 排气段和挤出段。节流段采用了浅槽等距等深螺纹,可使胶料获得较高的剪切和稳定的输送过程,同时也提高了排气效果。
该设备包括电机、减速箱、喂料装置、机筒、螺杆、机头、温控装置、真空泵、电控系统和机架等。
设备参数:

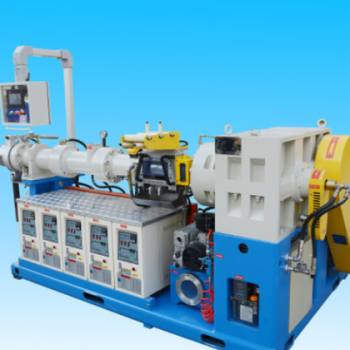

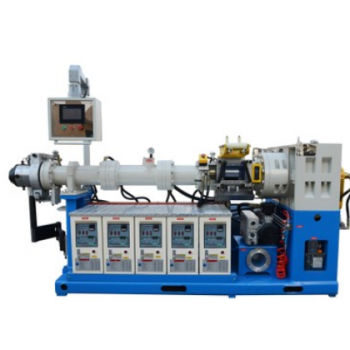

设备名称 90冷喂料排气挤出机
1 设备型号 BNE90-01-00
2 设备用途 挤出橡胶并起到搅拌与塑化做用,与机头配合使用挤出成型
3 外形尺寸 3200×1200×1620(长X宽X高)
4 挤出系统

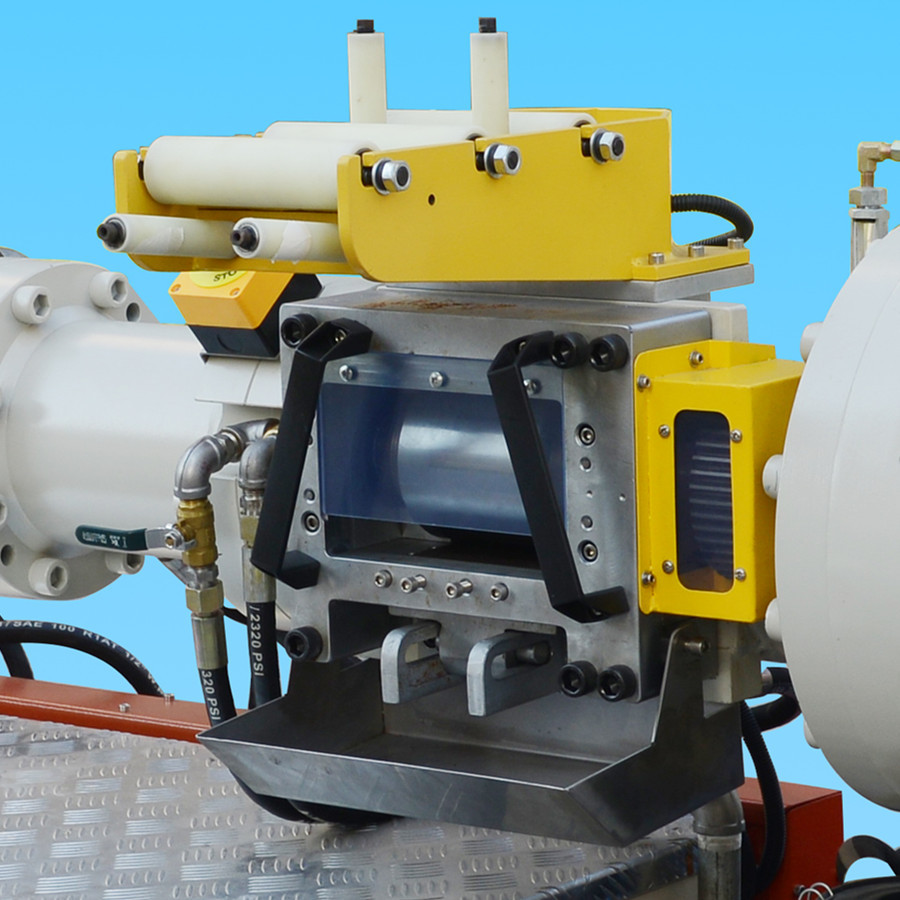

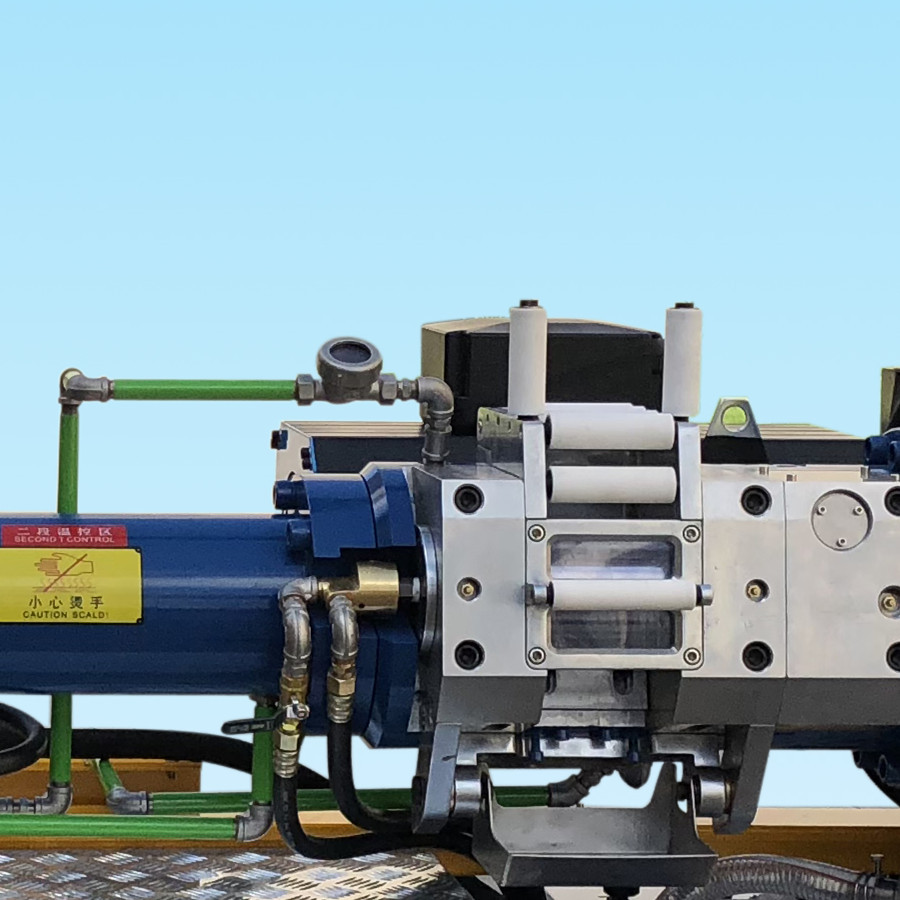

5 喂料方式 旁压辊通过螺杆传递动力,主动喂料
6 喂料结构 旁压辊齿轮与螺杆齿轮啮合传动,并带有自动润滑装置。 7 螺杆材质 38GrMoAlA
8 螺杆硬度 HRC65-68
9 钢套硬度 HRC65-70
10 氮化深度 0.4—0.7mm
11 螺杆结构 带有排气槽,良好的抽真空性能
12 压力控制 带压力传感器,压力保护值可调0-35MPA
13 挤出机固定 根据情况有直推、旋转、静止等方式
14 长径比 20:1
15 螺杆直径 90mm
16 螺杆转速 0-55r/min
17 最大产量 约320kg/h

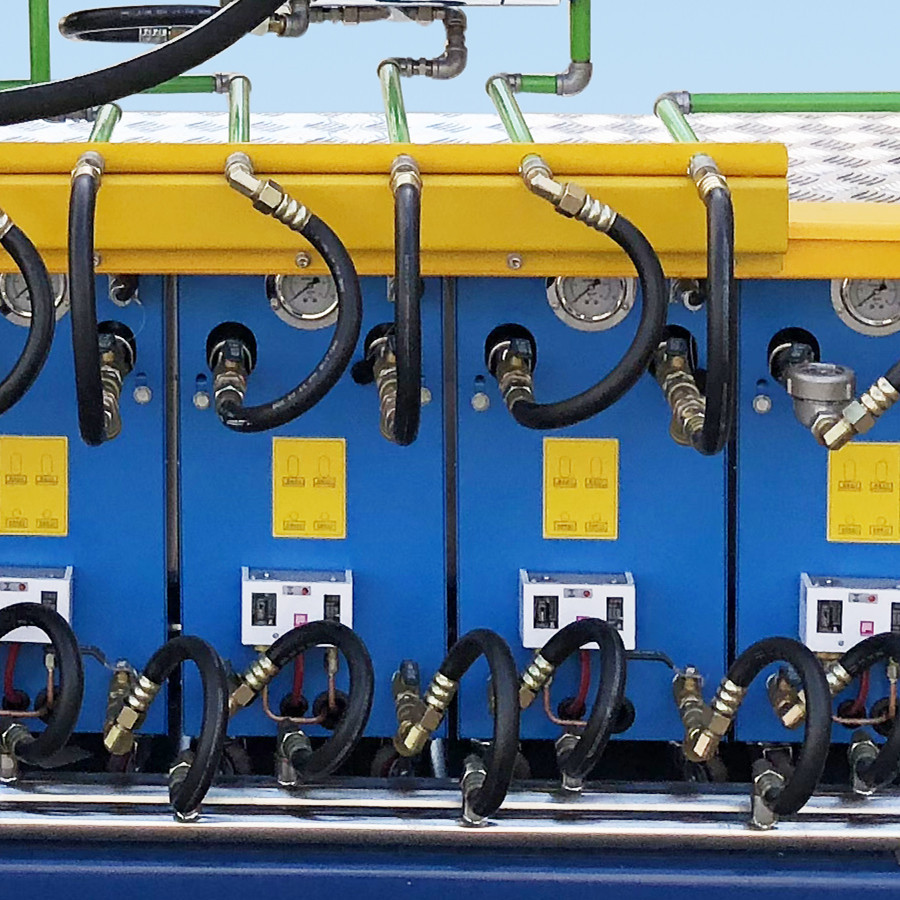

18 温控系统
19 加热段数/功率 3kw×5
20 冷却段数 1段(旁压辊)
21 真空泵功率 1.5KW
22 控温方式 电磁阀自动控制加热、冷却
23 循环水泵品牌 奥兰克
24 冷却水压力 0.15-2KG/C㎡
25 温控精度 ±1℃
26 驱动系统
27 螺杆与减速箱连接 采用花键连接
28 电机与减速箱驱动 采用5根5V皮带传动
29 硬齿面减速机型号 ZLYJ250-20-1
30 电机功率 55KW
31 设备总功率 75KW
32 调速方式 变频调速

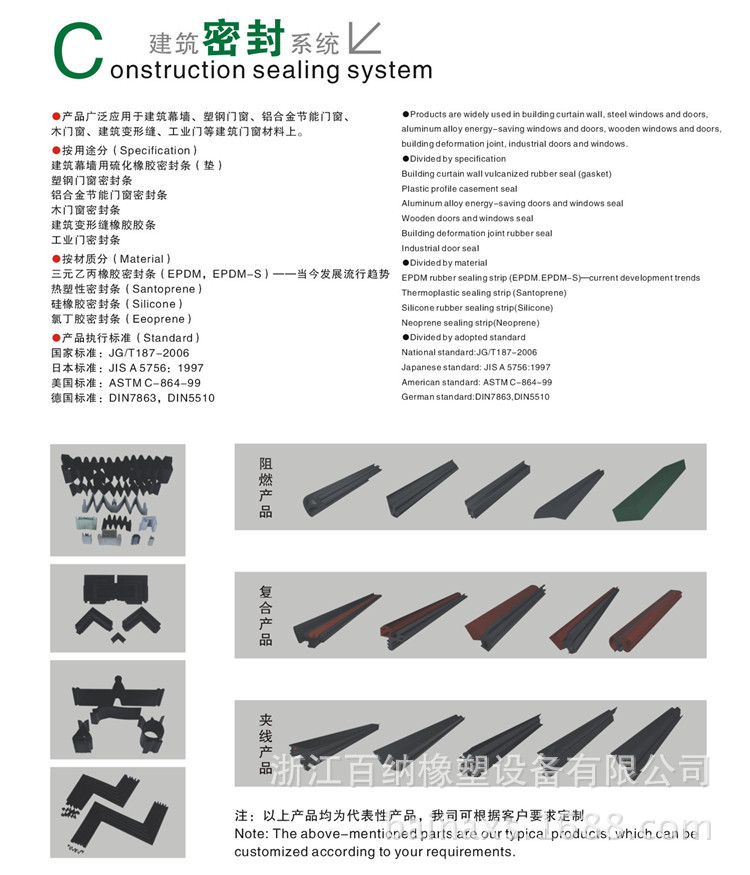

制品展示:
