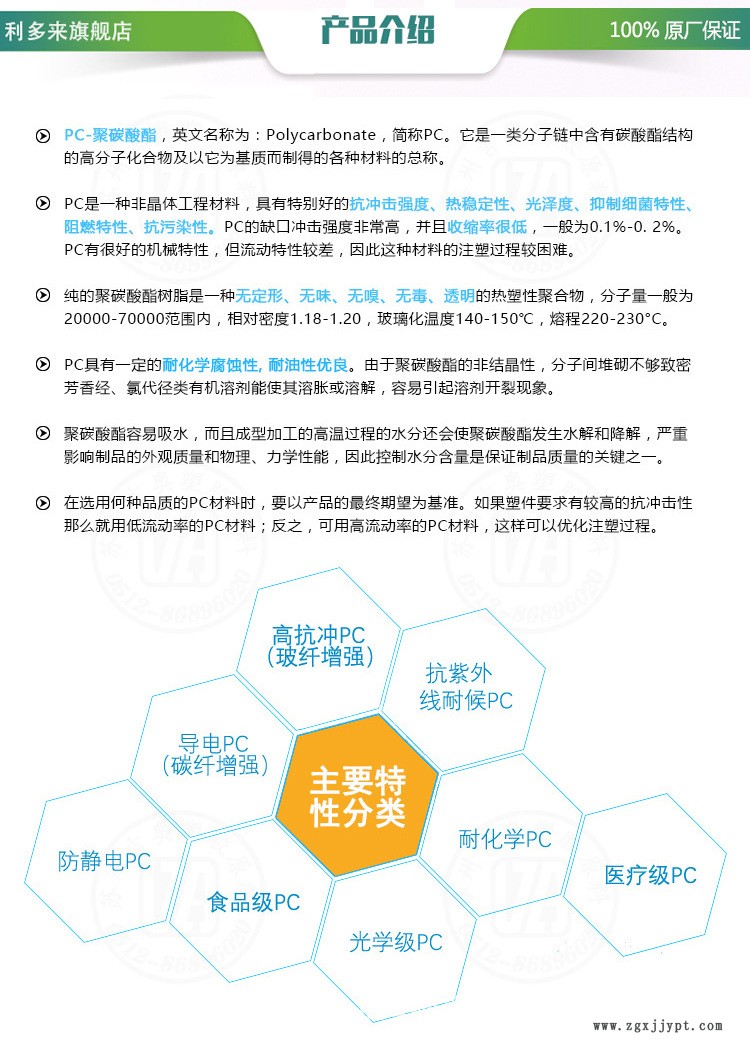

聚碳酸酯
SABIC Innovative Plastics Asia Pacific
产品说明:
LEXAN 945A Polycarbonate (PC) resin is a non-filled, injection moldable grade. This non-chlorinated, non-brominated flame retardant PC has an UL-94 V0 rating and is available in transparent and tinted color options. LEXAN 945A is a general purpose resin designed to meet the needs of various applications.
| 总体 | |
材料状态 |
|
资料 1 | |
UL 黄卡 2 | |
搜索 UL 黄卡 | SABIC Innovative Plastics Asia PacificLEXAN™ |
供货地区 |
|
添加剂 |
|
特性 | Chlorine Free通用无溴阻燃性 |
用途 |
|
外观 | 可用颜色清晰/透明 |
加工方法 |
|
| 物理性能 | 额定值 | 单位制 | 测试方法 |
比重 | 1.19 | g/cm³ | ASTM D792 |
熔流率（熔体流动速率） (300°C/1.2 kg) | 10 | g/10 min | ASTM D1238 |
收缩率 - 流动 (3.20 mm) | 0.60 到 0.80 | % | 内部方法 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
拉伸模量 3 | 2270 | MPa | ASTM D638 |
抗张强度 4 | ASTM D638 | ||
屈服 | 62.0 | MPa | |
断裂 | 67.0 | MPa | |
伸长率 4 | ASTM D638 | ||
屈服 | 6.0 | % | |
断裂 | 130 | % | |
弯曲模量 5 (50.0 mm 跨距) | 2370 | MPa | ASTM D790 |
弯曲强度 5 (屈服, 50.0 mm 跨距) | 101 | MPa | ASTM D790 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
悬壁梁缺口冲击强度 (23°C) | 800 | J/m | ASTM D256 |
装有测量仪表的落镖冲击 (23°C, Total Energy) | 79.0 | J | ASTM D3763 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
载荷下热变形温度 | ASTM D648 | ||
0.45 MPa, 未退火, 3.20 mm | 137 | °C | |
1.8 MPa, 未退火, 3.20 mm | 126 | °C | |
维卡软化温度 | 143 | °C | ASTM D1525 6 |
线形热膨胀系数 | ASTM E831 | ||
流动 : -40 到 40°C | 6.8E-5 | cm/cm/°C | |
横向 : -40 到 40°C | 7.4E-5 | cm/cm/°C | |
RTI Elec | 130 | °C | UL 746 |
RTI Imp | 120 | °C | UL 746 |
RTI | 130 | °C | UL 746 |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
耐电弧性 7 | PLC 7 | ASTM D495 | |
相比耐漏电起痕指数(CTI) | PLC 2 | UL 746 | |
高电弧燃烧指数(HAI) | PLC 3 | UL 746 | |
高电压电弧起痕速率 (HVTR) | PLC 3 | UL 746 | |
热丝引燃 (HWI) | PLC 3 | UL 746 | |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
UL 阻燃等级 | UL 94 | ||
1.52 mm | V-2 | ||
3.04 mm | V-0 | ||
灼热丝易燃指数 (1.00 mm) | 960 | °C | IEC 60695-2-12 |
热灯丝点火温度 (1.00 mm) | 850 | °C | IEC 60695-2-13 |
极限氧指数 | 35 | % | ISO 4589-2 |
| 光学性能 | 额定值 | 单位制 | 测试方法 |
透射率 (2540 µm) | > 85.0 | % | ASTM D1003 |
雾度 (2540 µm) | 1.0 | % | ASTM D1003 |
| 注射 | 额定值 | 单位制 | |
干燥温度 | 120 | °C | |
干燥时间 | 2.0 到 4.0 | hr | |
建议的最大水分含量 | 0.020 | % | |
料斗温度 | 60.0 到 80.0 | °C | |
料筒后部温度 | 260 到 280 | °C | |
料筒中部温度 | 270 到 290 | °C | |
料筒前部温度 | 280 到 310 | °C | |
射嘴温度 | 270 到 290 | °C | |
加工（熔体）温度 | 280 到 310 | °C | |
模具温度 | 80.0 到 110 | °C |
