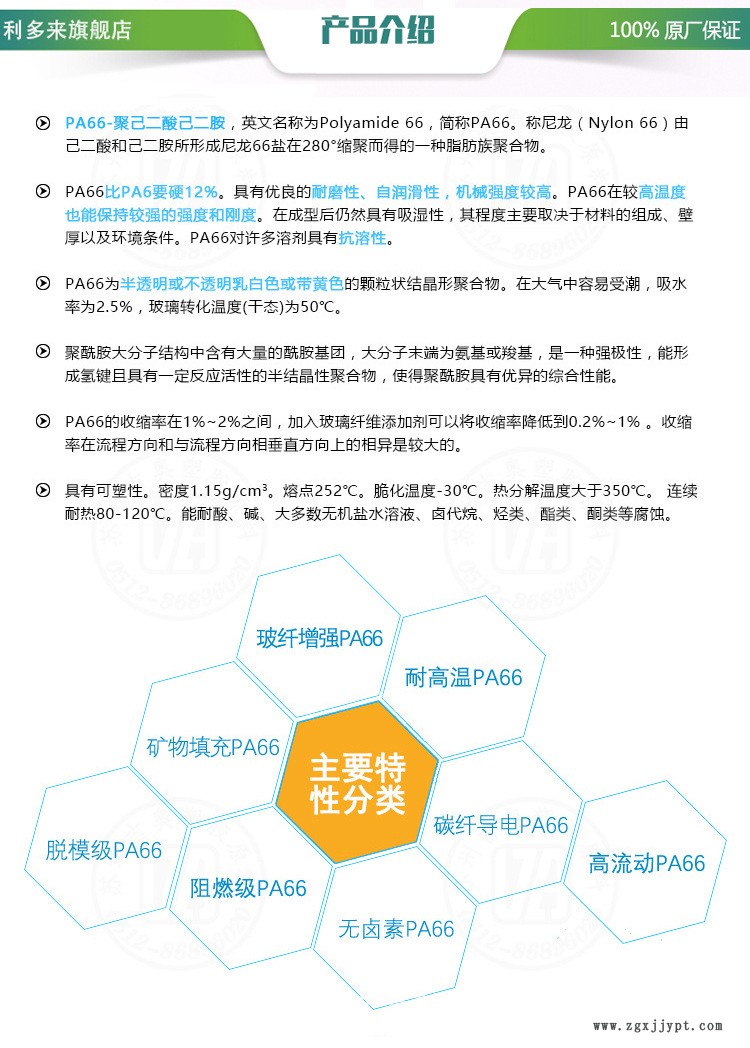

| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 基本性能 | 吸湿率 | 湿 | 2.1 | % | |
| 物理性能 | 比重 | 干 | ASTM D-792 | 1.25 | |
| 成型收缩率 | 干 | 旭化成方法 | 0.7/1.2 | % | |
| 磨耗率 | 湿 | ASTM D-1044 | 9 | ×10-6kg/1000times | |
| 机械性能 | 抗挠强度 | 干(湿) | ASTM D-790 | 167(108) | MPa |
| 悬臂梁式缺口冲击强度 | 干(湿) | ASTM D-256 | 49(59) | J/M | |
| 洛氏硬度 | 干(湿) | ASTM D-785 | 94(71) | M scale | |
| 洛氏硬度 | 干(湿) | ASTM D-785 | 120(-) | R scale | |
| 拉伸强度 | 干(湿) | ASTM D-638 | 108(79) | MPa | |
| 抗挠系数 | 干(湿) | ASTM D-790 | 4.9(2.5) | GPa | |
| 断裂延伸率 | 干(湿) | ASTM D-638 | 2.5(8) | % | |
| 热性能 | 线性膨胀系数 | 干 | ASTM D-696 | 4 | ×10-5/K |
| 热变形温度 | 0.46MPa,干 | ASTM D-648 | 258 | ℃ | |
| 阻燃性 | 干 | UL 94 | HB | ||
| 热变形温度 | 1.82MPa,干 | ASTM D-648 | 240 | ℃ | |
