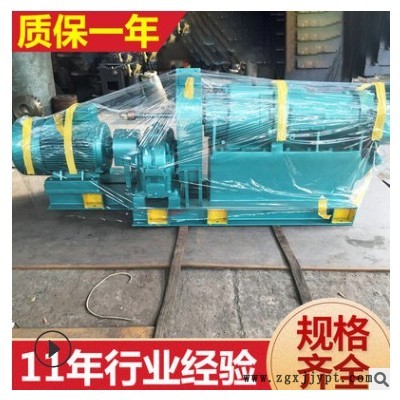

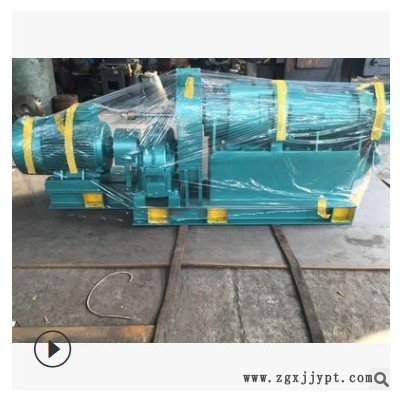

【一】本滤胶机由机头、机身、推力轴承座、螺杆螺套、减速机、底座、电机、水气管路、电气控制箱等部分组成。
【二】螺杆螺套选用特殊材料38铬钼铝，其抗拉强度不低于550 MPa，表面经过氮化处理，硬度不低于HRC17，它的动力由电机经过ZLY180硬齿面减速机和装在螺杆轴末端的一对开式齿轮带动螺杆转动，螺杆转速不能调节。为了加热或者冷却螺杆温度，螺杆制成空心，通过三路接头，通入蒸汽或者冷却水，达到生产工艺加热或者冷却的效果。由于螺杆材质为38CrMoA1A,且表面经过氮化处理，所以，耐磨性很好。螺杆是在机身压力极大的条件下进行工作，其轴向力由装在推力轴承座中的3426轴承来承受。
【三】机身铸有夹层，便于加热或者冷却，机身前部装有衬套[可换]，可以根据衬套磨损程度来决定更换新衬套。机身后部有一方形进料口，胶料由此送入机身，因螺杆的回转把胶料压向机头，经过滤网过滤成条状挤出。
【四】螺杆和衬套间的总间隙为0.355-0.555 毫米，其单面侧间隙不小于0.07毫米，否则，过小将会影响正常运转，过大将会降低生产能力。
【五】机头为错齿式，手动开启，使用一定时间或者滤网破裂时，就应开启机头，更换滤网，否则，将会影响胶料过滤产量和过滤质量。
【六】过滤挤出机机筒冷却水从机身的下部进入机筒的水槽,流经机筒的整个表面,从机身的上部排出,可实现良好充分的冷却效果。机身后面连接螺杆的旋转接头有进、出水口,直接的接口为进口，直角的接口为出口，长期不使用机器时应放掉机筒、螺杆内的冷却水。
【七】减速机已经采用ZLY型硬齿面减速机，淘汰了以往采用的JZQ型普通减速机，噪音大大降低，进一步提升了该设备的工作性能。
四、电气部分
1.主机启动
开启SB1常开按钮,将接触器KM闭合,电机M启动。
2.热保护
为了保证主机正常运转,在主机控制回路中设置FA热继电器,使之能够在出现电气故障时,继电器立即停止给电动机送电,使电机不会损坏
3.主机停止
当需要主机停止工作时,可操作SB2停纽,使电机断电停车。
4.监视系统
当指示灯HL亮时,说明拖动电机已正常工作。
五、 安装
本机可根据需要，在机座下面放置橡胶垫,可不作地脚螺拴紧固。
本机为硅橡胶胶料过滤挤出，为了使胶料塑化良好，适合产品工艺需保持一定温度，为保证其不致过热或过冷，故配置有蒸汽或冷却水管路,在螺杆内、机筒上、机头上都可通蒸汽或冷却水，可根据场地实际情况接通，各个进口管路上必须安装控制阀门，以便用来调节温度，但在出口处禁止安装阀门【冷却水出水口保证畅通】。
电器定位后用电缆把电源和挤出机电气控制箱连接,工作电压为380V/50HZ。
设备外壳必须有良好的可靠接地。
