PA66本色加纤25%颗粒 注塑级 耐高温 环保级增强阻燃尼龙66再生料简介：
PA66(聚酰胺66或尼龙66)，同PA6相比，PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。
聚酰胺树脂，英文名称为polyamide，简称PA。俗称尼龙(Nylon)，它是大分子主链重复单元中含有酰胺基团的高聚物的总称。为五大工程塑料中产量最大、品种最多、用途最广的品种。尼龙中的主要品种是尼龙6和尼龙66，占绝对主导地位，尼龙6为聚己内酰胺，而尼龙66为聚己二酸己二胺，尼龙66比尼龙6要硬l2%;其次是尼龙11，尼龙12，尼龙610，尼龙612，另外还有尼龙1010、尼龙46、尼龙7、尼龙9、尼龙13，新品种有尼龙6I、尼龙9T和特殊尼龙MXD6(阻隔性树脂)等，尼龙的改性品种数量繁多，如增强尼龙、单体浇铸尼龙(MC尼龙)、反应注射成型(RIM)尼龙、芳香族尼龙、透明尼龙、高抗冲(超韧)尼龙、电镀尼龙、导电尼龙、阻燃尼龙，尼龙与其他聚合物共混物和合金等，满足不同特殊要求，广泛用作金属，木材等传统材料代用品。
本公司专业生产PA66再生料，有PA66纯树脂再生料和加纤增强PA66再生料，加纤含量有10 15 20 25 30 35 40 45 50% 黑色加纤、红色加纤再生塑料
【PA66本色加纤25%颗粒性能特点】自产PA66加纤再生料，具高抗张强度、耐韧、耐冲击性特优；自润性、耐磨性佳、耐药品性优；低温特性佳；具自熄性；PA66的收缩率在1%~2%之间，加入玻璃纤维添加剂可以将收缩率降低到0.2%~1% 。
【PA66本色加纤颗粒玻纤含量】自产PA66加纤再生料玻纤含量有10%、15%、20%、25%、30%、35%、40%、45%、50%
【PA66加纤25%颗粒产品颜色】主营PA66再生料红色、黑色、本色、白色，兼营其他颜色。
【PA66本色加纤25%颗粒技术参数】：PA66加纤再生料密度:1.37 g/cm3吸水率:1.9 %成型收缩率:0.7 %维卡软化点:250 ℃热变形温度:254 ℃。
【PA66本色加纤25%颗粒应用用途】因为加纤PA6再生料的高刚性耐磨性使之广泛应用于机械、仪器仪表、汽车部件、电子电气、铁路、家电、通讯、纺机、体育休闲用品、油管、油箱及一些精密工程制品。电子电器：连接器、卷线轴、计时器、护盖断路器、开关壳座[4]汽车： 散热风扇、门把、油箱盖、进气隔栅、水箱护盖、灯座，工业零件：椅座、自行车输框、溜冰鞋底座、纺织梭、踏板、滑输等各种领域。
注模条件
注射压力
通常在750~1250bar，取决于材料和产品设计。
注射速度
高速(对于增强型材料应稍低一些)。
流道和浇口:由于PA66的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5*t(这里t为塑件厚度)。
生产方法
尼龙66 由己二酸和己二胺缩聚而成。它的生产工艺主要有单体合成、尼龙66盐的制备和缩聚三个工序。
单体合成
1)己二酸的制备主要有苯酚法、环己烷法和丙烯腈二聚法。
苯酚法是以苯酚为原料，用雷尼镍作催化剂，在140到150℃和2到3MPa压力下，加氢生成环己醇，然后用60%到65%浓度的硝酸，在铜或钒催化剂存在下，在55到60℃氧化成己二酸。反应式如下:
环己烷法是以环己烷为原料，在环烷酸钻或硼酸催化剂存在下，通入空气加压液相氧化，生成环己酮和环己醇的混合物，再用60%浓度的硝酸在45到60℃氧化成己二酸。反应式如下:
丙烯腈二聚法是以丙烯腈为原料，用电解还原法二聚生成己二腈，然后在稀硫酸水溶液中加热水解得到己二酸。反应式如下:
2)己二胺的制备主要有己二酸法和丁二烯法。
己二酸法是以己二酸为原料，在磷酸三丁酯等脱水催化剂存在下，于280到300℃温度下氨化脱水，得到己二腈，再在雷尼镍催化剂存在下，在90℃和2.8MPa压力下，于乙酸中加氢得到己二胺。反应式如下:
丁二烯法是先使丁二烯氯化生成二氯丁烯异构体混合物，再与氢氰酸或氰化钠在酸性水溶液中氰化成丁烯二氰异构体，然后用氢氧化钠处理，使异构体全部转化成1，4-二氰基丁烯-2，精制后用钯炭作催化剂，在300℃下氢化成己二胺。反应式如下:

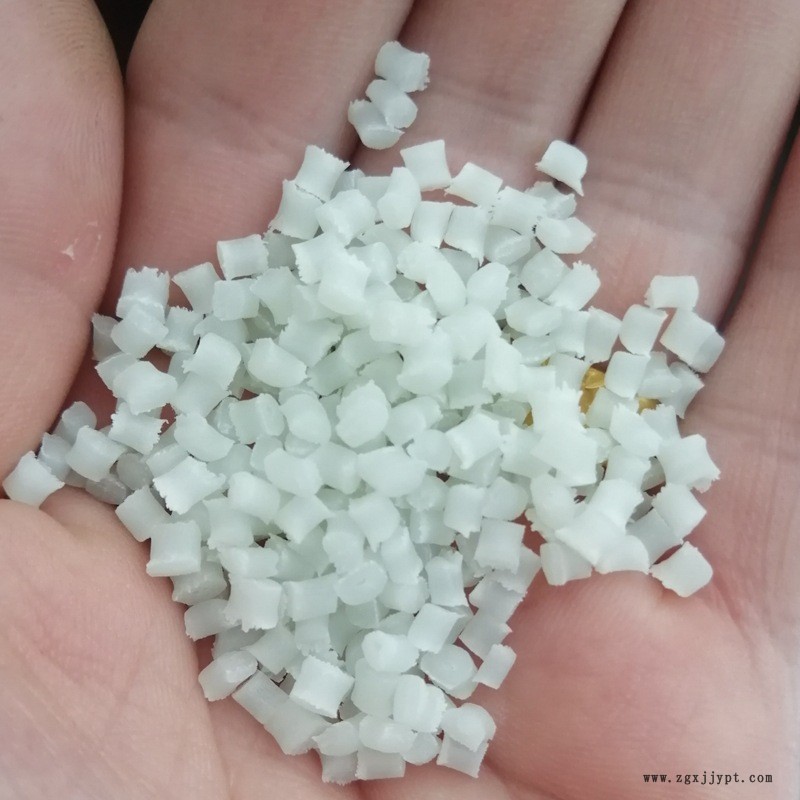

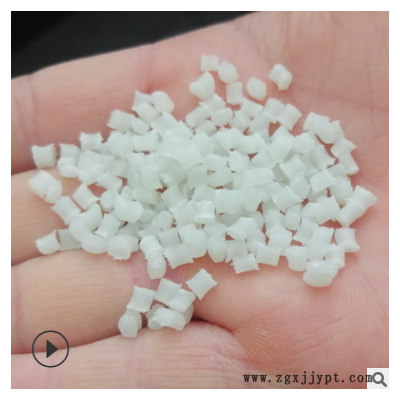

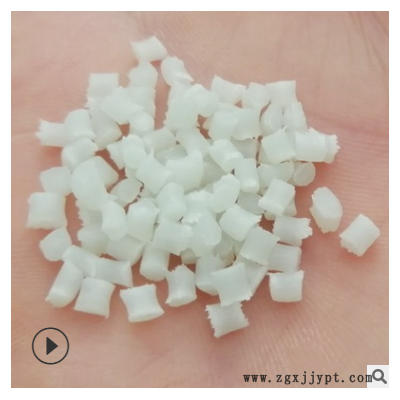

PA66本色加纤25%颗粒 注塑级 耐高温 环保级增强阻燃尼龙66再生料颗粒图：
