| 牌号 : | PC345 | 类型 : | 标准料 |
| 品牌 : | 奇美 | 加工级别 : | 注塑级 |
| 用途级别 : | 通用级 | 产地 : | 台湾 |
| 规格 : | 25KG/袋 | 用途 : | 高端头盔/手机外壳和通用模塑产品 |

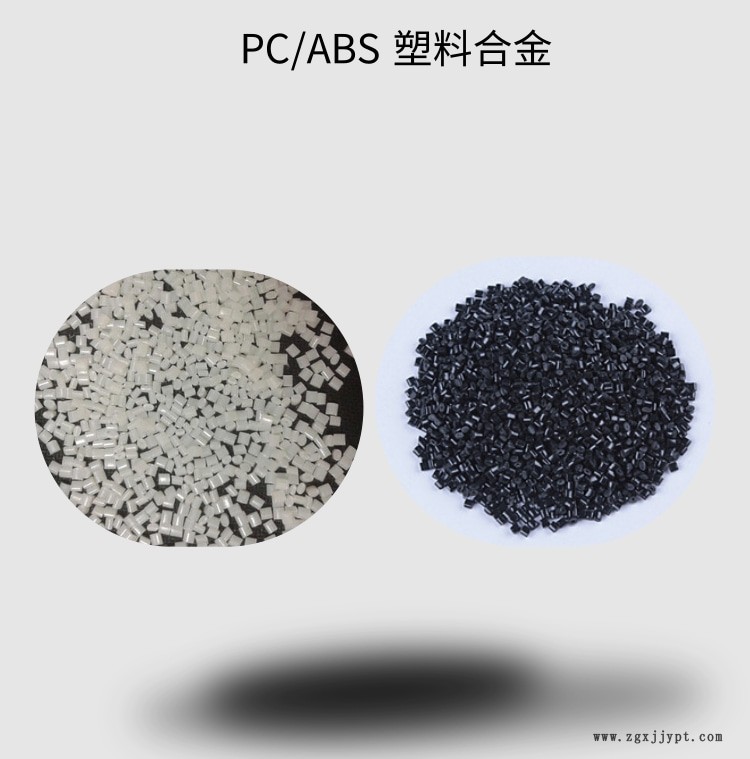

PC/ABS台湾奇美 PC510
产品用途：
汽车内饰件/消费电子产品/高端头盔/手机外壳和通用模塑产品
性能
高流动/1.5mm HB
1.汽车内外饰：仪表板，饰柱，仪表前盖，格栅，内外饰件
2.商务设备机壳和内置部件：笔记本/台式电脑，复印机，打印机，绘图仪，显示器
3.电信，移动电话外壳，附件以及智能卡（SIM卡）：
4.电器产品，电子产品外壳，电表罩和壳体，家用开关，插头和插座，电缆电线管道
5.家用电器，如洗衣机，吹风机，微波炉内外部件[1]
干燥处理：加工前的干燥处理是必须的。湿度应小于0.04%，建议干燥条件为90~110C，2~4小时。
熔化温度： 230~300C。
模具温度：50~100C。
注射压力：取决于塑件。
注射速度：尽可能地高。
化学和物理特性: PC/ABS具有PC和ABS两者的综合特性。例如ABS的易加工特性和PC的优良机械特性和热稳定性。二者的比率将影响PC/ABS材料的热稳定性。PC/ABS这种混合材料还显示了优异的流动特性。收缩率在0.5%左右。
耐化学溶剂PC/ABS
PC/ABS的综合性能优良，但是其耐化学品性能差而容易受到比较强的化学溶剂侵蚀而导致制品开裂等缺陷。特别是当PC/ABS 制品喷涂某些车身外饰漆时，由于其溶剂的强腐蚀性，易导致制品出现应力痕，龟裂，甚至开裂。优畅锦湖针对这种情况，开发了新一代耐化学溶剂的PC/ABSHAC8265P，这种材料经过了模拟化学品溶剂的应力侵蚀，其产生裂纹的时间比普通PC/ABS 提高了3倍。
新一代耐化学溶剂PC/ABS改变了传统的合金材料往往以一种性能的牺牲来换取另一种性能的提高的误区，做到了耐化学品性的同时，保持了冲击强度与流动性的平衡。
耐水解稳定性PC/ABS
耐水解稳定性系列PC/ABS（HAC8250R）主要应用于汽车仪表板骨架等汽车内饰产品。汽车仪表板骨架作为整个仪表的支撑结构件，其重要性不言而喻，因此主机厂对仪表板材
新一代耐水解稳定性PC/ABS在PCT（Pressure Cooker Test）测试中，在95%RH，100℃高温高湿环境1000h后，该PC/ABS中的PC相仍然保持90%以上的分子量，未发生严重的水解；而合金的冲击性能仅下降15%，相比一般PC/ABS提高30%以上的性能。此外，该系列材料为了适应仪表板薄壁化的要求，降低了材料在高剪切下的粘度，克服了过去片面提高温度来提高材料流动性所带来的材料的弊端。
