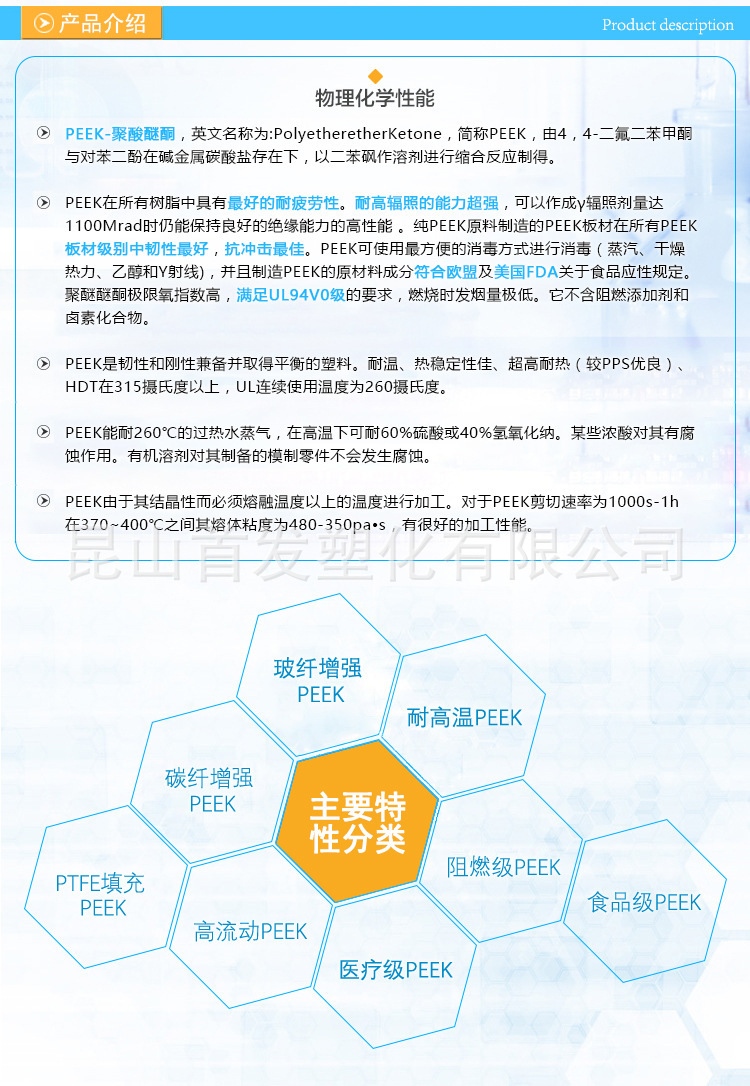

牌号简介
| 高性能热塑性材料，40%碳纤维增强聚醚醚酮（PEEK），半结晶，注塑和挤压用颗粒，低流量，符合FDA食品接触标准，颜色为黑色。在静态或动态系统中用于更高强度和刚度的应用。耐磨性好，摩擦系数低，热膨胀系数低。抗腐蚀环境的化学反应。 |
产品描述
厂家：英国威格斯
类别：PEEK
颜色：黑色
加工条件：挤出
性能特点：半结晶; 流动性低; 机械强度好; 耐磨; 耐化学性; 低摩擦系数; 食品接触;
填料：碳纤维 40
技术参数
冲击性能 | 额定值 | 单位 | 测试方法 |
| 悬臂梁缺口冲击强度 | |||
| 23℃ | 10 | kJ/m2 | ISO 180-A |
| 悬臂梁无缺口冲击强度 | |||
| 23℃ | 45 | kJ/m2 | ISO 180 |
热性能 | 额定值 | 单位 | 测试方法 |
| 玻璃化转变温度 | 143 | ℃ | ISO 3146 |
| 熔融温度 | 343 | ℃ | ISO 11357-3 |
| 线性热膨胀系数 | ISO 11359-2 | ||
| MD：< 143℃ | 5.0E-6 | 1/℃ | |
| MD：> 143℃ | 8.0E-6 | 1/℃ | |
| TD：< 143℃ | 3.5E-5 | 1/℃ | |
| TD：> 143℃ | 9.0E-5 | 1/℃ | |
| 比热容 | 1800 | J/kg/℃ | DSC |
电气性能 | 额定值 | 单位 | 测试方法 |
| 体积电阻率4 | |||
| 23℃4 | 1.0E+5 | ohms·cm | ASTM D4496 |
阻燃性能 | 额定值 | 单位 | 测试方法 |
| 灼热丝可燃性指数 | |||
| 2.0 mm | 960 | ℃ | IEC 60695-2-12 |
| 毒性 | NES 713 | ||
| CO Content | 0.0500 | ||
| CO2 Content | 0.120 | ||
| Total Gases | 0.170 | ||
机械性能 | 额定值 | 单位 | 测试方法 |
| 邵氏硬度 | |||
| 邵氏 D，23℃ | 88 | ISO 868 | |
| 拉伸模量 | |||
| 23℃ | 35000 | MPa | ISO 527-2 |
| 拉伸强度 | |||
| 断裂，23℃ | 270 | MPa | ISO 527-2 |
| 拉伸应变 | |||
| 断裂，23℃ | 1.4 | % | ISO 527-2 |
| 弯曲模量 | |||
| 23℃ | 30000 | MPa | ISO 178 |
| 弯曲强度 | |||
| 23℃ | 400 | MPa | ISO 178 |
物理性能 | 额定值 | 单位 | 测试方法 |
| 密度1 | 1.44 | g/cm3 | ISO 1183 |
| 螺旋流动长度2 | 6.50 | cm | 内部方法 |
| 收缩率3 | ISO 294-4 | ||
| TD | 0.50 | % | |
| MD：200℃ | 0.10 | % | |
| 吸水率 | ISO 62 | ||
| 23℃，24hr，3.20 mm | 0.030 | % | |
| 平衡，23℃，50% RH，3.20 mm | 0.30 | % | |
| 熔体表观粘度 | |||
| 400℃ | 850 | Pa·s | ISO 11443 |
备注
| 1 一般属性：这些不能被视为规格。 |
| 2 Crystalline |
| 3 模具温度: 392°F, 熔体温度: 761°F |
| 4 1 mm |
| 5 405°C nozzle, 200°C tool |
| 6 Onset |
| 7 Midpoint |
| 8 1V |

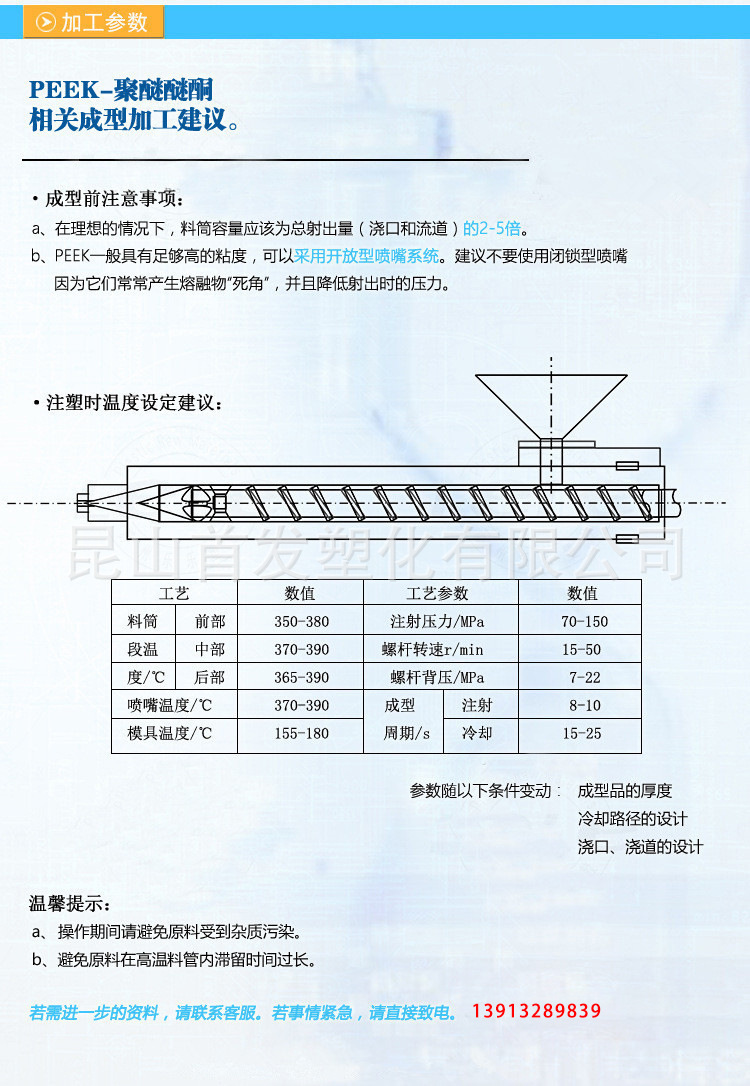

加工方式
| 注射 | 额定值 | 单位 |
| 干燥温度 | 120 到 150 | °C |
| 干燥时间 | 3.0 到 5.0 | hr |
| 料斗温度 | < 100 | °C |
| 料筒后部温度 | 380 | °C |
| 料筒中部温度 | 390 到 395 | °C |
| 料筒前部温度 | 400 | °C |
| 射嘴温度 | 405 | °C |
| 模具温度 | 190 到 210 | °C |
