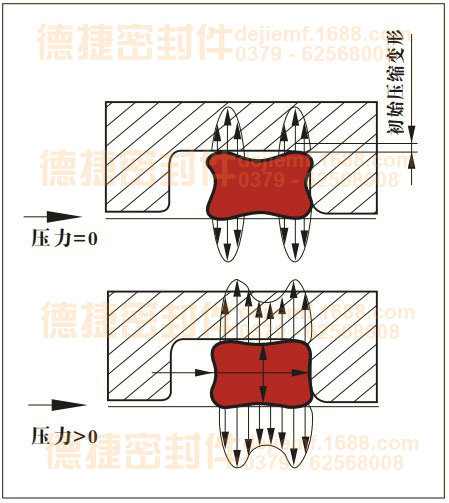

密封力随系统压力的变化 |
| |
| 用途： | XR星形密封圈是自身具有弹性密封能力的双作用密封件。由初始安装时的预压缩量产生了径向或轴向的接触应力与系统压力叠加实现密封功能。叠加后的密封力（如左下图）随着系统压力的增加而增加。在压力作用下，星形密封圈像具有很高表面张力的流体 一样。可以将所受压力均匀向各个面传递。 星形密封圈的应用非常广泛，但最主要用于动密封，替换O型圈使用，可以有效避免O型圈在运动时的扭转损伤。但其使用受压力与速度的限制。 动密封应用：
静密封应用：
| |
| 材质： | NBR 丁腈橡胶 FKM 氟橡胶
| |
 | ||
| 温度： | NBR：-30℃ 至 +120℃ FKM：-30℃ 至 +200℃ | |
| 介质： | 通过选择不同特性的材料，基本可以实现对所有的液体、气体和化学品的密封。 | |
| 压力： | 往复运动： 无档圈：≤5Mpa（50bar） 使用档圈：≤30Mpa（300bar） 旋转运动： 使用档圈：≤5Mpa（50bar） 静密封： 无档圈：<5Mpa（50bar） 使用档圈：≤40Mpa（400bar） | |
| 速度： | 往复运动：≤0.5m/s 旋转运动：≤2m/s
| |
 | ||
| 标准： | 美标 AS568 英标 BS1516 中国 C92 | |
| 标示： | AS-232 69.44*3.53
| |
