杭州东庆橡胶有限公司
P230丁腈混炼胶
一、说明
该材料是以丁腈橡胶（NBR）为基料，是为生产橡胶制品设计的产品，在一些橡胶制品厂得到广泛的应用，具有强度高，高硬度，耐热，耐油，耐溶剂，耐酸碱，低压缩永久变形，工艺性能好的特点。
二、用途
可用于制造石油、化工、汽车等行业用橡胶耐油制品。
三、性能
|
序号 |
项 目 |
典 型值 |
||
|
1 |
硬度（邵尔A） |
68 |
||
|
2 |
比重 g/cm3 |
1.20 |
||
|
3 |
外 观 |

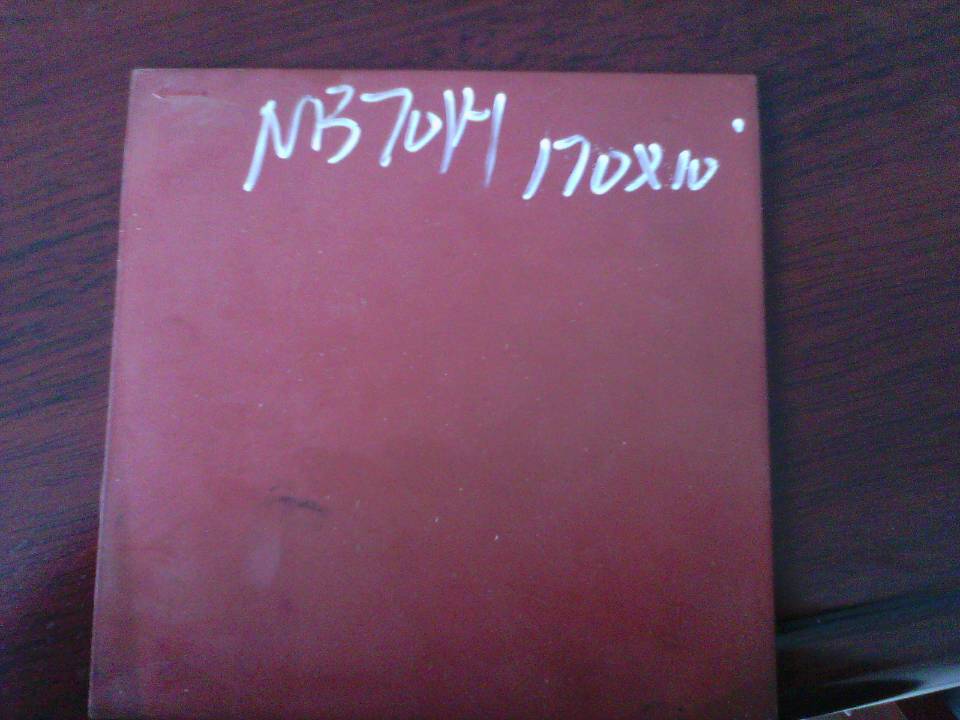

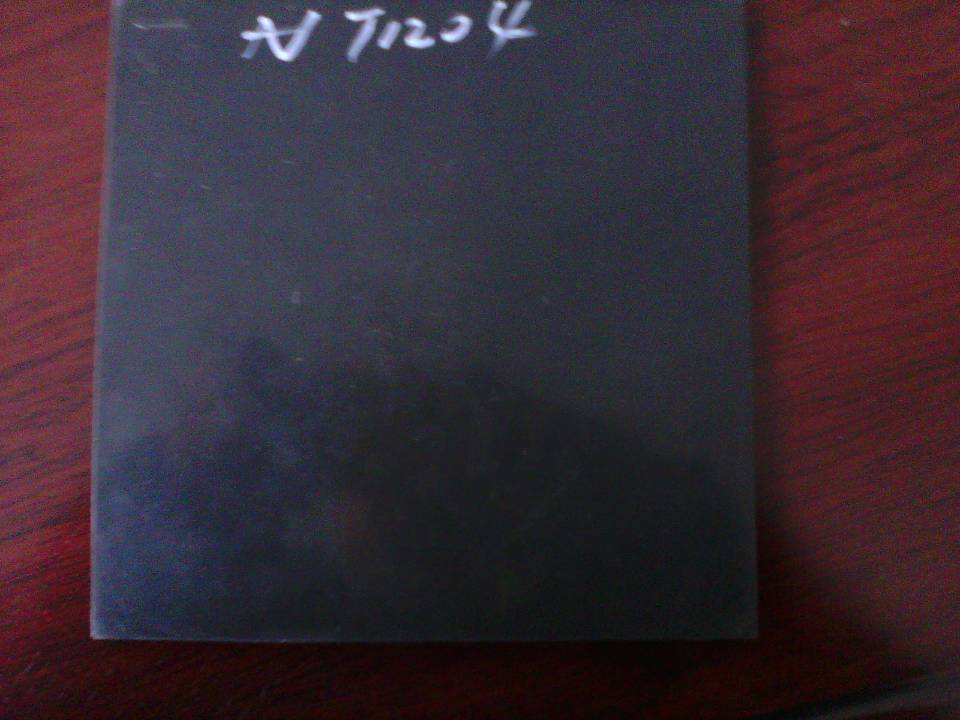

浅色或黑色 |
||
|
4 |
拉伸强度 MPa |
20 |
||
|
5 |
扯断伸长率 % |
390 |
||
|
6 |
100%定伸强度MPa |
8.5 |
||
|
7 |
300%定伸强度MPa |
15.8 |
||
|
8 |
120℃×70h压缩永久变形（空气）% |
19.5 |
||
|
9 |
低温脆性℃ |
-40 |
||
|
9
|
120℃×70h |
ASTM1#油 |
ASTM3#油 |
|
|
△W % |
+1.2 |
+3.8 |
||
|
△V % |
+2.3 |
+3.5 |
||
|
硬度变化（度） |
+3 |
+2 |
||
|
拉伸强度变化% |
+4.0 |
+5.1 |
||
|
伸长率变化 % |
-15.2% |
-17.3 |
||
|
10 |
120℃×70h热空气老化 |
硬度变化 （度） |
+4 |
|
|
拉伸强度变化% |
+3.7 |
|||
|
伸长率变化 |
-12.2 |
|||
四、加工技术
试片硫化条件：175℃×5min
五、包装贮存
25kg一袋，材料形状为胶片，贮存在清洁、干燥、阴凉、通风的库房内。
我司无论在口头上，书面上或试验上所提供的技术意见均出自诚意，但不作保证，用户对我厂供应的产品，亦有责任进行试验，以验证是否适合所拟定的工艺和用途。
