板式橡胶支座是桥梁支座的一种,是我公司的主要产品之一。欢迎选购,来电咨询和考查。

一． 板式支座的分类

1,板式橡胶支座按胶种适用温度分类如下：

1）氯丁胶型：适用温度-25℃~ 60℃

2）天然胶型：适用温度-40℃~ 60℃

3）三元乙丙胶型：适用温度-45℃~ 60℃

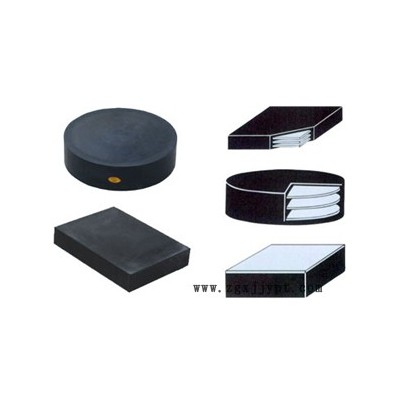

2,板式支座按形状的不同可以分为类如下：

圆形板式橡胶支座（GYZ,GYZF4)和矩形板式橡胶支座（GJZ,GJZF4）,按形式的不同可分为普通板式橡胶支座（GYZ,GJZ）和四氟板式橡胶支座（GYZF4,GJZF4）。下面我们就做一下详细介绍。

二．板式支的结构及特点

GYZ板式橡胶支座

GYZ板式橡胶支座即圆形板式橡胶支座,是由多层圆橡胶片与圆形薄钢板硫化,粘合而成,它有足够的竖向刚度,能将上部构造的反力可靠的传递给墩台；有良好的弹性,以适应梁端的转动；又有较大的剪切变形能力 ,以满足上部构造的水平位移。

GYZF₄四氟滑板式橡胶支座

在上述的圆形板式橡胶支座表面粘覆一层1.5mm-3mm的聚四氟乙烯板,就制成了聚四氟乙烯滑板橡胶支座。它除了具有竖向刚度与弹性变形,能承受垂直载荷及适应梁端转动外,因聚四氟乙烯滑板的低磨擦系数,可使梁端在四氟板表面自由滑动,水平位移不受限制；特别适宜中,小荷载,大位移量的桥梁使用。

GJZ板式橡胶支座

GJZ板式橡胶支座即矩形板式橡胶支座,是由多层矩形橡胶片与矩形薄钢板硫化,粘合而成,它有足够的竖向刚度,能将上部构造的反力可靠的传递给墩台；有良好的弹性,以适应梁端的转动；又有较大的剪切变形能力 ,以满足上部构造的水平位移。

GJZF4板式橡胶支座

GJZF4板式橡胶支座即四氟板式矩形橡胶支座,在上述的GJZ矩形板式橡胶支座表面粘覆一层1.5mm-3mm的聚四氟乙烯板,就制成了聚四氟乙烯滑板橡胶支座。它除了具有竖向刚度与弹性变形,能承受垂直载荷及适应梁端转动外,因聚四氟乙烯滑板的低磨擦系数,可使梁端在四氟板表面自由滑动,水平位移不受限制；特别适宜中,小荷载,大位移量的桥梁使用。

板式支座不仅技术性能优良,还具有构造简单,价格低廉,无需养护,易于更换,缓冲隔震,建筑高度低等特点。因而在桥梁界颇受欢迎,被广泛应用。

三,板式橡胶支座的适用范围

1, 普通板式橡胶支座适用于跨度小于30m,位移量较小的桥梁。不同的平面形状适用于不同的桥跨结构；正交桥梁用矩形支座；曲线桥,斜交桥及圆柱墩桥用圆形支座。

2, 四氟板式橡胶支座适用于大跨度,多跨连续,简支梁连续板等结构的大位移量桥梁。它还可用作连续顶推及T型梁横移中的滑块。矩形,圆形四氟板式橡胶支座应用分别与矩形,圆形普通板式橡胶支座相同。

四,板式支座的设计参数,设计要示及验算方法应按JTG D62-2004的规定执行。

五,支座的力学性能指标按交通部JT/T4-2004新标准执行。
