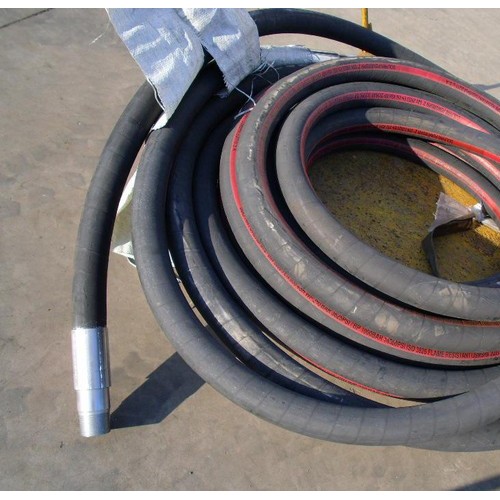

直销 高压胶管及总成 超高压胶管 皮管 加钢丝橡胶管
产品: 浏览次数:750直销 高压胶管及总成 超高压胶管 皮管 加钢丝橡胶管
品牌: ky
加工定制:
适用范围: 主要用于矿井液压支架、油田开采,适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机
单价: 90.00元/米
最小起订量: 1 米
供货总量: 1000000 米
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-07-12 09:22

详细信息
加工定制
适用范围 主要用于矿井液压支架、油田开采,适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机
产品别名 胶管总成 高压胶管 液压胶管
种类 钢丝编织
安装形式 丝扣或法兰连接
接管口径 6 8 10 13 16 19 25 32 38 51 64 76 102 125 152(mm)
材质 内胶** 外胶氯丁橡胶
耐温 -40——+110(℃)
耐压 25-70(MPa)
规格 19Ⅰ,19Ⅱ,19Ⅲ,19Ⅳ,19Ⅵ
品牌 ky
型号 6 8 10 13 16 19 25 32 38 45 51 64 76 89 102 125

基本简介

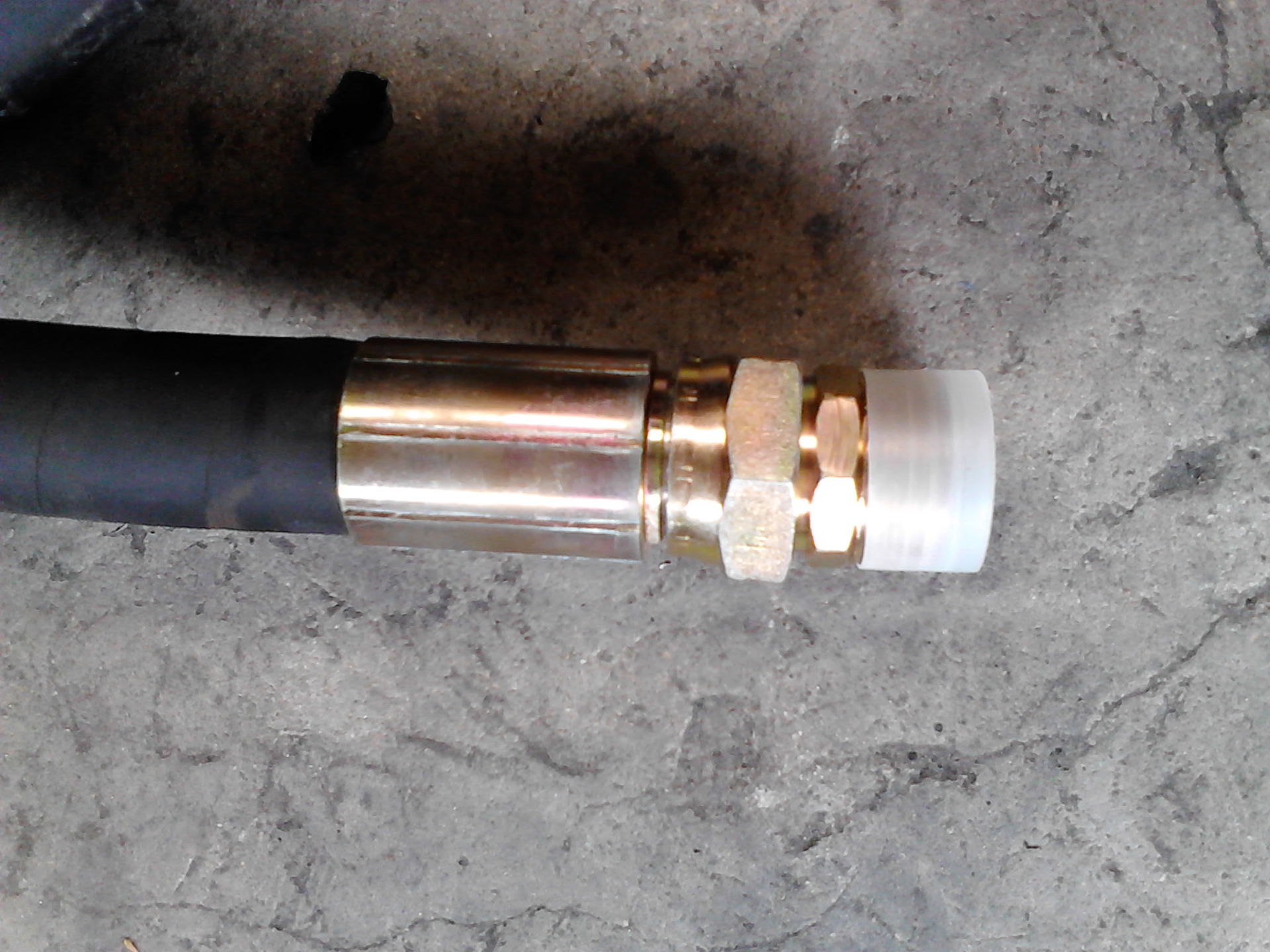

胶管(软管)总成是液压系统中常用的一种辅助装置。它是由高压钢丝编织或缠绕胶管及钢件接头经专用设备扣压而成,用来连接液压系统中各类液压元件,主要应用于在工作温度-40℃至+100℃条件下,进行液压动力传送或输送水、气、油等高压介质,以保证液体的循环和传递液体能量。

特点用途

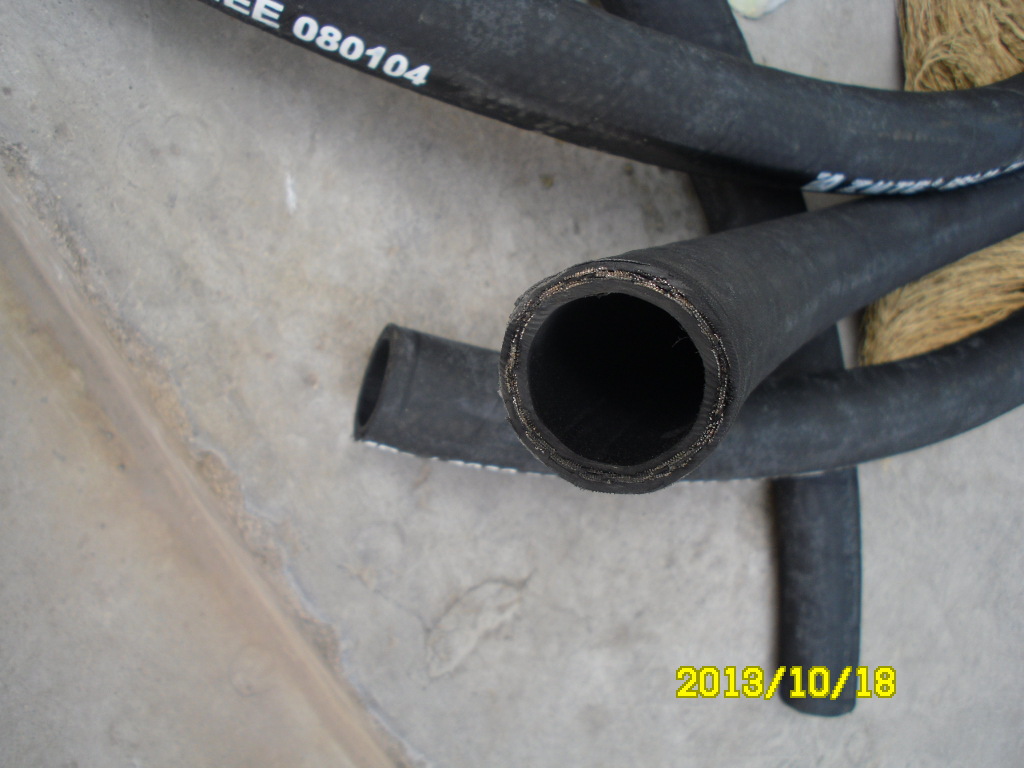

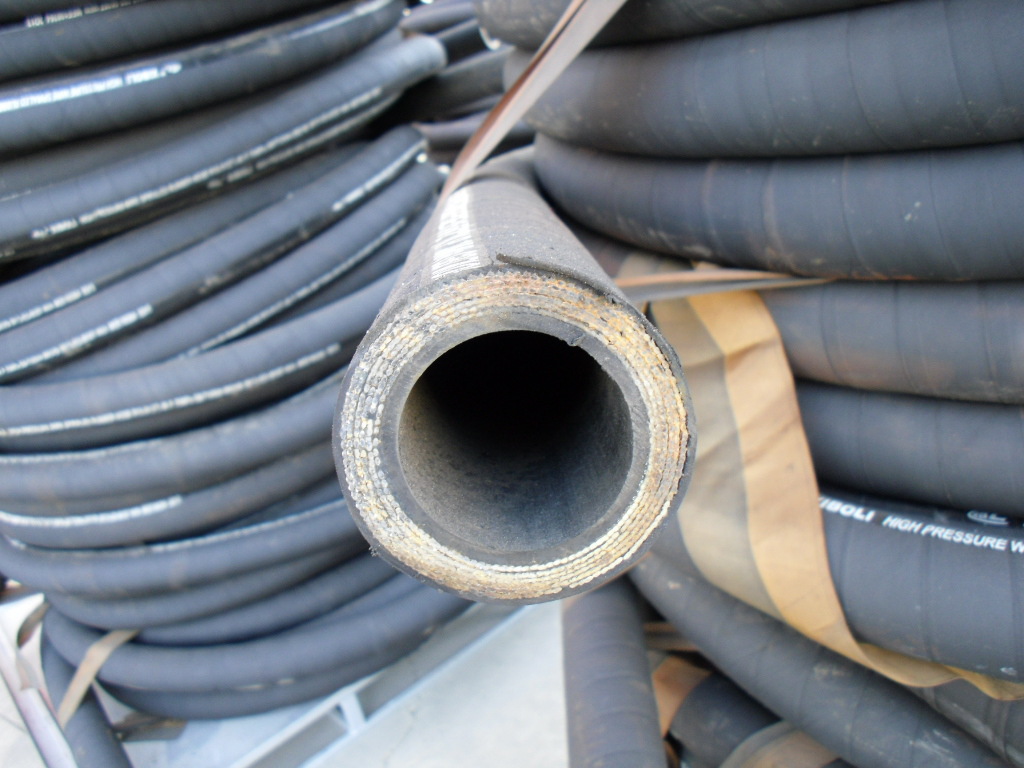

高压胶管总成一般是由耐液体的合成橡胶内胶层、中胶层、Ⅰ至Ⅵ层钢丝编织增强层、及耐天候性能优良的合成橡胶外胶层组成。主要用于矿井液压支架、油田开采,适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基(如矿物油、可溶性油、液压油、燃油、润滑油)液体、水基液体(如乳化液、油水乳浊液、水)、气体等和液体传动等领域。

表示方法

装配总成长度及装配角表示方法

置胶管总成在同一直线上,以远端一个接头的垂直方向为基准,按顺时针方向测量另一个接头与垂直方向接头之间的夹角α,此夹角α即为装配角。

总成含义

胶管总成,是指为指定工况条件提供全程连接件的技术和供应方案。包括胶管(或硬管)、密封件、连接配件(如接头、法兰等)。

如何选型

影响胶管总成使用情况的因素很多,只有按照工况正确选用胶管及接头,才能保证使用胶管的可靠性和经济性。这些因素有:

胶管尺寸

胶管内径要适当,管径过小会加大管路内介质的流速,使系统发热,降低效率,而且会产生过大的压力降,影响整个系统的性能,若胶管采用管夹固定或胶管穿过钢板等间隔物时,也要注意胶管的外径尺寸。

工作压力

一般胶管的动态压力是指胶管在连续工作时允许的**高压力。按照有关国际标准规定的液压胶管的安全系数,一般推荐的工作压力通常为胶管**低爆破压力值的四分之一。

冲击压力和疲劳寿命

胶管的选择是根据液压系统设计的**高压力值来确定的。由于液压系统的压力值通常是动态的,有时会出现冲击压力,冲击压力峰值会大大高于系统的**高压力值。但系统上一般都有溢流阀,故冲击压力不会严重影响胶管的疲劳寿命。对于冲击压力特别频繁的液压系统,建议选用特别耐脉动冲击的胶管产品。

温度范围

用户应该在胶管质量规范允许的温度范围内使用胶管。如果工作环境温度超过这一范围,将会影响到胶管的寿命,其承受压能力也会大大降低。工作环境温度长期过高或过低的系统,建议采用软管护套。

化学相容性

若使用特殊的液压介质,用户应确保所选用的胶管总成其胶管内、外层,接头及O型密封圈与介质相容。

弯曲半径

弯曲半径弯曲半径含义:如右图,R **是软管可以弯曲但不会损坏或缩短使用寿命的内圆的(**小)半径。

对于一根胶管,R值是一定的。使用时如果弯曲半径小于R值,带纺织加强层的胶管很可能会发生扭结。使用有螺旋钢丝的胶管会更好一些。

摩擦

胶管在使用时如常与硬物接触或摩擦,建议在胶管外部加弹簧护套。

高压胶管的选用

1、一、二层钢丝编织胶管

高压液压系统,适用于矿物油类液压油,乙二醇类液压介质及油水乳化液。

温度范围:-40℃~+100℃

2、四层钢丝缠绕胶管

高压液压系统,适用于矿物油类液压油,乙二醇类液压介质及油水乳化液,适用于高压大流量系统。

温度范围:-40℃~+100℃

3、六层钢丝缠绕超高压胶管

超高压液压系统,适用于矿物油类液压油,乙二醇类液压介质及油水乳化液。

温度范围:-40℃~+100℃胶管总成
