| 产地 : | 北京 | 品牌 : | 嘉信杰 |

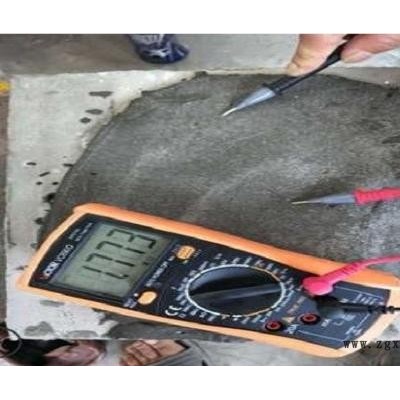

| 功能 : | 不发火，防静电，抗冲击，有较高的耐磨损性，金属抗腐蚀 | 规格 : | 25kg |
| 材质 : | 金属骨料，高标号水泥，导电粉，白云石 | 适用范围 : | 易燃品库房、电子车间、易发作火花的出产区域 |
JY-M01耐磨料
生产厂家销售电话：
耐磨料也称为抗磨料,是一种水泥基复合单组分干粉砂浆，由水泥、矿掺合料、高强度骨科以及抗裂耐磨剂，经工业化生产配制而成。该料现场加水搅拌即可使用，施工和易性好，通过人工抹灰在料仓或矿槽表面形成一定厚度的抗磨层，经过正常养护即可达到技术要求，具有耐磨性高，与基础混凝土 ( 钢筒仓 ) 的粘接强度高，抗冲击性强，抗压强度高，耐久性好、使用期限长等特点。专用于冶金、煤炭、火电、化工、水泥等行业的冲渣沟、矿槽、卸煤槽、下料斗、料筒仓的内衬抗磨层和水利水电、港口码头等工程的闸、卸料斗的抗磨层，起到保护基础混凝土 ( 或钢筒仓 ) 的作用。
耐磨料厂家
一、主要特点
1 、、耐磨、耐高温、耐冲刷、抗油渗。
2 、施工简便、快捷、整体性好、易于修补。
3 、绿色无污染、、无味、对操作人员无伤害。
4 、对钢筋无锈蚀作用。
二、技术指标
| 抗压强度 ≥ 60MPa | 耐磨损失量 ≤ 0.1kg /m 2 |
| 耐温性能 ≤ 500 ℃ | 使用厚度 30~ 50mm |
三、适用范围
用于冲渣沟、下料斗、矿槽和筒仓等有耐磨要求构筑物的耐磨层耐磨料">。
四、施工
1 、基层处理
（ 1 ）清理基层表面，不得有碎石、浮浆、油脂、浮灰和脱模剂等杂物。基础表面如有疏松部位应予剔除。
（ 2 ）对原面层充分喷砂或凿毛，增大表面粗糙度有益于粘结强度。
（ 3 ）施工前 24 小时混凝土基层表面充分湿润。施工前 1 小时，积水。
（ 4 ）混凝土基层栽埋梅花钉（见图 1 ），梅花钉间距见图 3 。
（ 5 ）钢板基层焊接梅花钉（见图 2 ），梅花钉间距见图 3.
混凝土基层钻孔深 50mm 。孔径 12mm ．孔间间距 500mm ，结构胶锚固 Ф6mm ．长度 80mm 左右的钢筋棍；栽埋深度 50mm 。外露 30mm ；然后用 6mm 的钢筋盘条将钢筋棍的顶端焊接成网。
焊接长度 30mm ． Ф 6mm 的钢筋棍．孔间间距 200~500nm 然后用 Ф 6mm 的钢筋盘条将钢筋棍的顶端焊接成网。
2 、混凝土界面处理剂配制
混凝土界面处理剂配制比例：
甲乳液组分：乙乳液组分 =3 ： 1 搅拌均匀即可使用。
3 、耐磨料的拌合
（ 1 ）耐磨料拌合时．加水量应按随货提供的产品合格证上的推荐用水量加入．搅拌均匀即可使用。用水量可根据条件及实际工况适当。拌合用水应符合现行以《混凝土拌合用水》 (JGJ63) 的规定。
（ 2 ）耐磨料的拌合可采用机械搅拌或人工搅拌。推荐采用机械搅拌，搅拌时间一般为 2~3 分钟。采用人工搅拌时．应先加入 2/3 的用水量拌合 4 分钟，然后加入剩余量搅拌至施工和易性为止。
（ 3 ）搅拌应尽量靠近施工，运输距离．
（ 4 ）每次搅拌量应视使用量多少而定，以保证在 30 分钟内把料用完．
（ 5 ）冬季施工时，耐磨料的拌合水应符合现行《建筑工程冬期施工规程》（ JGJl04 ）的有关规定。建议采用 50 ℃ 左右热水搅拌，使新拌料的料温不低于 15 ℃ 。
（ 6 ）现场使用时，严禁在耐磨料中掺入任何添加剂，外掺抖。
4 、抹平压光
用毛刷或滚刷均匀涂刷混凝土界面剂，在趁湿状态下用钢抹刀分层抹拌合好的耐磨料，每一层厚度不宜超过 30mm ．在抹的中压实。
根据实际工况，抹好耐磨料 3~5 小时后，用钢抹刀压光找平。
5 、刷罩面剂
对于冲磨较严重的部位，在施工完毕 24h 后，用毛刷或滚刷在耐磨层的表面均匀涂刷混凝土罩面剂。
五、养护
耐磨料压光找平后 30 分钟内应立即加盖湿草袋或岩棉被．并保持表面湿润至少 7 天。
冬季施工时，养护措施还应符合现行《建筑工程冬期施工规程》 (JGJ 104) 的有关规定。
l4zYa98a
