商品描述

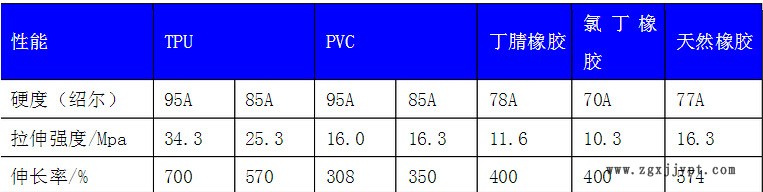

TPU与其他弹性体高分子材料的拉伸强度比较:
将高分子聚酯二醇（PES）熔化后加入A料罐，加热到要求料温（100~120℃）后在低速搅拌下真空脱水2~3h，使之含水量＜0.05%，解除真空通氮气后备用；
将MDI熔化后加入B料罐，加热到要求温度（60~70℃）后在低速搅拌下真空脱气0.5~1h，使之达到要求后，解除真空并通氮气后备用；
将低分子二醇（BDO）加入C料罐加热到要求温度（30~50℃）后在低速搅拌下真空脱水0.5~1h，使之含水量达到要求后，解除真空并通氮气后备用。
为了给浇注机各计量泵的连续供料，每个组份均设有相同规格两套料罐，以便作到一个真空脱水，另一个给计量泵供料。
各组原液按配方要求通过计量泵的精确计量输到浇注头，在高速搅拌下进行均匀初混合后，输至双螺反应挤出机使其进一步混合均匀和化学反应，再进行切粒和筛分等。
具有下列特点：
① 在高温高压下进行反应（温度140~250℃，压力4~7MPa）可确保副反应降到最低限度，高压可抑制带有气体的分解反应。
② 使低分子量齐聚物（~1500g/mol）的质量分数降到最低（~0.36%）
③ 相对运动的两螺杆间应有较高的剪切速度梯度（＞2000S-1）使物料良好混合，均质完全，使其反应均匀，不会出现局部凝胶。捏合次数可达7~15次/S。
④ 要求料筒各段温度控制必须均匀而准确，并备快速加热和冷却功能，应具有良好的传热效率。各段控温参数举例：
一段温控 80~180℃ 六段温控 150~210℃
二段温控 100~200℃ 七段温控 140~200℃
三段温控 150~210℃ 八段温控 100~190℃
四段温控 150~210℃ 九段温控 90~200℃
五段温控 150~210℃ 机头温控 90~200℃
