产品参数
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 物理性能 | 比重 | ASTM D792 | 0.863 | g/cm3 | |
熔流率 | 190℃/2.16 kg | ASTM D1238 | 0.50 | g/10 min | |
| 门尼粘度 | ML 1+4, 121℃ | ASTM D1646 | 37 | MU | |
| 机械性能 | 硬度计硬度 | 邵氏 A, 1 秒, 模压成型 | ASTM D2240 | 63 | |
邵氏 D, 1 秒, 模压成型 | 16 | ||||
| 拉伸模量 | 100% 正割 (模压成型) | ASTM D638 | 1.90 | MPa | |
| 抗张强度 | 断裂, 模压成型 | ASTM D638 | 6.30 | MPa | |
| 伸长率 | 断裂, 模压成型 | ASTM D638 | 910 | % | |
弯曲模量 | 1% 正割: 模压成型 | ASTM D790 | 8.50 | MPa | |
2% 正割: 模压成型 | 7.70 | ||||
| 撕裂强度 | ASTM D624 | 32.0 | kN/m | ||
| 热性能 | 玻璃转化温度 | Internal Method | -55.0 | ℃ | |
维卡软化温度 | ASTM D1525 | 41.0 | ℃ | ||
| 溶融温度 | Internal Method | 47.0 | ℃ | ||
结晶峰温 | Internal Method | 32.0 | ℃ | ||

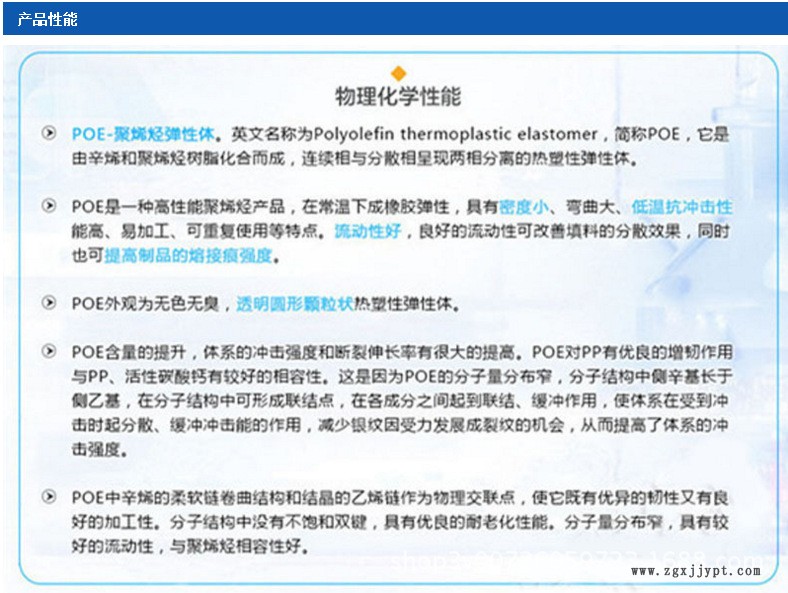

![MP26P]7O05(L00WLQA(9@VD.png](https://www.zgxjjypt.com/file/upload/202112/27/144025101.jpg)
