产品参数
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 基本性能 | 熔体流动速率 | ASTM D-1238 | 8 | g/10min | |
| 密度 | ASTM D-1505 | 0.964 | g/cm3 | ||
| 机械性能 | 拉伸模量 | 1%延伸 | ASTM D-638 | 1240 | MPa |
| 屈服拉伸强度 | ASTM D-638 | 33 | MPa | ||
| 断裂拉伸强度 | ASTM D-638 | 15 | MPa | ||
| 断裂拉伸张力 | ASTM D-638 | 650 | % | ||
| IZOD冲击 | ASTM D-256 | 48 | J/m | ||
| 硬度 | ASTM D-2240 | 69 | Shore D | ||
| 耐环境应力开裂 | 100%Igepal，F50 | ASTM D-1693 | 3 | Hrs | |
| 热性能 | 维卡软化点 | ASTM D-1525 | 128 | ℃ | |
| 脆化温度 | ASTM D-746 | ＜-75 | ℃ | ||

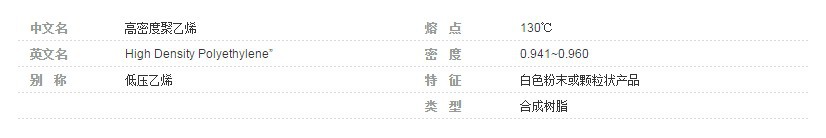

高密度聚乙烯
HDPE一般指高密度聚乙烯
高密度聚乙烯(HDPE)为白色粉末或颗粒状产品．无毒，无味，结晶度为80%～90%，软化点为125～l 35℃，使用温度可达100℃；硬度、拉伸强度和蠕变性优于低密度聚乙烯；耐磨性、电绝缘性、韧性及耐寒性较好；化学稳定性好，在室温条件下，不溶于任何有机溶剂，耐酸、碱和各种盐类的腐蚀；薄膜对水蒸气和空气的渗透性小，吸水性低；耐老化性能差，耐环境应力开裂性不如低密度聚乙烯，特别是热氧化作用会使其性能下降，所以树脂中须加人抗氧剂和紫外线吸收剂等来改善这方面的不足。高密度聚乙烯薄膜在受力情况下热变形温度较低，应用时要注意。
