商品描述
1.概述
PA66又称尼龙66，俗称尼龙双6；；英文名：Polyamide66，缩写 nylon 66。
CAS编号：32131-17-2
2.应用
广泛用于制造机械、汽车、化学与电气装置的零件，如齿轮、滚子、滑轮、辊轴、泵体中叶轮、风扇叶片、高压密封围、阀座、垫片、衬套、各种把手、支撑架、电线包内层等。
3.注模条件
注射压力
通常在750~1250bar，取决于材料和产品设计。
注射速度
高速（对于增强型材料应稍低一些）。
流道和浇口:由于PA66的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5*t（这里t为塑件厚度）。
4.理化性

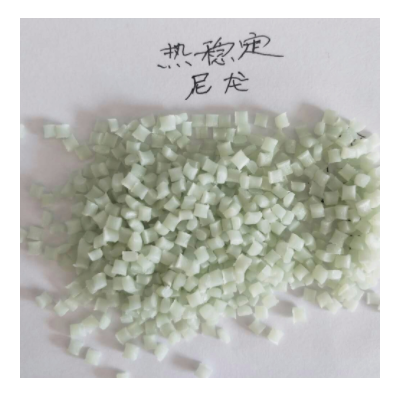

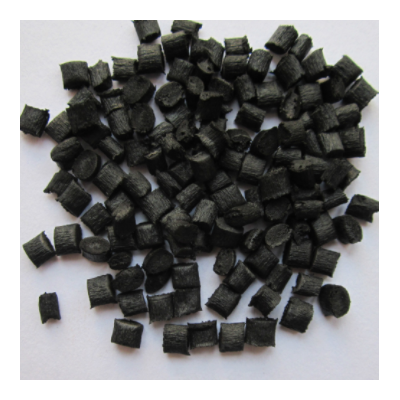

PA66塑胶原料为半透明或不透明乳白包或带黄色颗粒状结晶形聚合物，具有可塑性。密度（g/cm3） 1．10-1．14；拉伸强度(MPa) 60. 0-80．0；洛氏硬度118；熔点252℃；脆化温度-30℃；热分解温度大于350℃；连续耐热80-120℃；冲击强度（kJ/m2） 60-100；静弯曲强度(MPa) 1 00-120；马丁耐热(℃) 50-60；弯曲弹性模量 (MPa) 2000～3000；体积电阻率（Ωcm） 1.83×1015；平衡吸水率2．5%；介电常数 1．63。
化学式：[-NH（CH2）6－NHCO(CH2)4CO]n－能耐酸、碱、大多数无机盐水溶液、卤代烷、烃类、酯类、酮类等腐蚀
PA66在聚酰胺材料中有较高的熔点。在产品设计时，一PA66的收缩率在1%~2%之间。
现在市面上流通很多用一次性水口通过改性，同样可以达到原厂料的物性，同时价格也相对来说比原料便宜很多，这样就给广大客商节约了一大笔成本。
5.生产方法
尼龙66 由己二酸和己二胺缩聚而成。它的生产工艺主要有单体合成、尼龙66盐的制备和缩聚三个工序。
