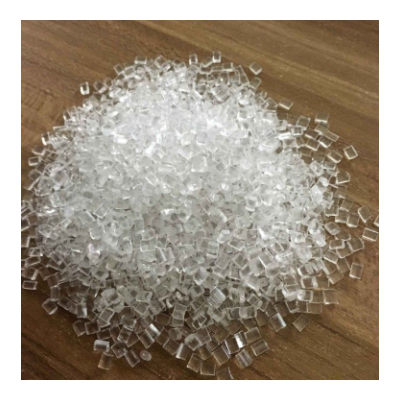

商品描述
产品参数
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 物理性能 | 密度 | ISO 2781 | 1.17 | g/cm3; | |
| 支撐硬度 | 支撐 A | ISO 868 | 90 | ||
| 机械性能 | 抗磨损性 | ISO 4649 | 40.0 | mm3; | |
| 拉伸应力 | 50%应变 | ISO 527-3 | 6.60 | MPa | |
| 100%应变, 5.00 mm | ISO 527-3 | 7.70 | MPa | ||
| 300%应变, 5.00 mm | ISO 527-3 | 13.0 | MPa | ||
| 拉伸应力 | 断裂, 5.00 mm | ISO 527-3 | 55.0 | MPa | |
| 伸长率 | 断裂, 5.00 mm | ISO 527-3 | 590 | % | |
| 撕裂强度 | ISO 34-1 | 80 | kN/m | ||
| 热性能 | 脆化温度 | ISO 812 | -65.0 | ℃ | |
| 维卡软化温度 | ISO 306/A50 | 88.0 | ℃ | ||
TPU(Thermoplastic polyurethanes)是名为热塑性聚氨酯弹性体橡胶。主要分为有聚酯型和聚醚型之分，它硬度范围宽（60HA-85HD）、耐磨、耐油，透明，弹性好。
其在日用品、体育用品、玩具、装饰材料等领域得到广泛应用，无卤阻燃TPU还可以代替软质PVC以满足越来越多领域的环保要求。
所谓弹性体是指玻璃化温度低于室温度,断裂伸长率>50%，外力撤除后复原性比较好的高分子材料。聚氨酯弹性体是弹性体中比较特殊的一大类，聚氨酯弹性体的硬度范围很宽，性能范围很宽，所以聚氨酯弹性体是介于橡胶和塑料的一类高分子材料。可加热塑化，化学结构上没有或很少交联，其分子基本是线性的，然而却存在一定的物理交联。这类聚氨酯称为TPU 。
TPU的主要特性有：
硬度范围广：通过改变TPU各反应组分的配比，可以得到不同硬度的产品，而且随着硬度的增加，其产品仍保持良好的弹性和耐磨性。
TPU
机械强度高：TPU制品的承载能力、抗冲击性及减震性能突出。
耐寒性突出：TPU的玻璃态转变温度比较低，在零下35度仍保持良好的弹性、柔顺性和其他物理性能。
加工性能好：TPU可采用常见的热塑性材料的加工方法进行加工，如注塑、挤出、压延等等。同时，TPU与某些高分子材料共同加工能够得到性能互补的聚合物合金。
耐油、耐水、耐霉菌。
用途
手机壳
汽车部件
球型联轴节；防尘盖；踏板刹车器；门锁撞针；衬套
板簧衬套；轴承；防震部件；内外装饰件；防滑链等
机械·工业用部件
各种齿轮；密封件（主要起耐磨和耐油作用）；防震部件；取模针；衬套；轴承
盖类；连接器；橡胶筛；印刷胶辊等
服饰辅料
女士文胸肩带、服装松紧带等。
鞋类
垒球鞋、棒球鞋、高尔夫球鞋、足球鞋鞋底及鞋前掌
女士鞋后跟；滑雪靴；安全靴，高档鞋底等
TPU环保地板
各种运动地板、商用地板，TPU其物性决定了TPU产品的耐磨性、环保型等性能高于PVC产品。
其他
自位轮；把手；表带等
管材·软管
高压管；医疗管；油压管；气压管；燃料管；涂敷管
输送管；消防水带等
薄膜·板材
转动带（具有一定的拉伸作用）；气垫；膜片；键盘板；复合布等
电线·电缆
电力通信电缆；计算机配线；汽车配线；勘探电缆等
其他
各种环形管线；圆形带；V型带；同步带；防滑带等
压 延
软体槽、罐类；薄膜复合片材箱包面料等
吹 塑
各种车辆用箱类；各种容器类
吹 膜
超薄、宽幅薄膜（医疗、卫生用品）
TPU
溶 液
熔接料；粘接剂；人造革、合成革、绳、铁丝、手套等涂层
油墨连接料：具有耐磨性好、高韧性、抗回粘性能优异等特点。
主要优点：优异的附着力；低粘度；良好的耐曲挠性；优异的耐磨性；高光泽度；耐候性能优。
溶剂体系：酮类溶剂
应用：各类鞋材油墨，丝印油墨，涂层色浆等。
TPU为热塑性聚氨酯，有聚酯型和聚醚型之分，它硬度范围宽（60A-85D）、耐磨、耐油，透明，弹性好，在日用品、体育用品、玩具、装饰材料等领域得到广泛应用，无卤阻燃TPU还可以代替软质PVC以满足越来越多领域的环保要求。TPU品牌牌号众多，质量参差不齐，选择TPU时最好经过详细的评估论证，否则不能得到性价比最优的结果。特性：具有极佳稳定性和易脱模的挤塑品级。分类：注塑、挤出、吹塑。
用途：工程制品、汽车工程部件；消防水龙带、软硬复合制品；变速杆球柄、滚轴、连轴器、索环和密封件；电缆套塑、织物涂覆，传动带、软管、电缆接头、软管接头、矿山筛网、薄膜和挤出型材；齿轮、护目镜框、缓冲器、运动鞋底和脚轮，吊裙肩带、表带等。
TPU中文名称：热可塑性聚氨酯。热可塑性TPU 弹性体
特性
1、耐磨性能
当材料在使用过程中经常受摩擦、刮磨、研挫等机械作用，会引起其表面逐步磨损，因此材料的选择磨耗性显得非常重要。TPU塑胶原料耐磨性能优异，较天然橡胶耐磨五倍以上，是耐磨制品首选的材料之一。
2、拉伸性能
拉伸强度高达70MPa ,断裂伸长率可高达1000%。
3、撕裂性能
弹性体在应用时由于产生裂口扩大而使之破坏称为撕裂，撕裂强度就是材料抵抗撕裂作用的能力;一般而言TPU具有较高的抗撕裂能力，撕裂强度与一些常用的橡塑胶比较是非常优异的。
4、屈折性能
很多塑胶材料在重复的周期性应力作用下容易产生断裂，TPU制品在不同环境下都可以保持极佳的耐屈折特性，为高分子材料中最佳选择之一。
5、耐水解性能
TPU在浑浊下耐水性能是良好的，1～2年内不会发生明显水解，尤其以聚醚系列更佳。聚酯系列在50℃的水中浸泡半年或70℃浸泡3周或100℃浸泡3～4天，会完全分解，这是TPU适合作为环保材料的原因之一，需经常性与水接触之产品，则建议使用聚醚系列。
6、抗高温与抗氧化性能
一般的塑胶原料长期在70℃以上的环境下容易氧化,TPU抗氧化能力良好;一般而言TPU耐温性可达120℃。
7、耐油与耐药品性能
TPU为一种强极性的高分子材料，和非极性矿物油的亲和性很小，在燃料油(如煤油、汽油)和机械油(如液压油、机油、润滑油等)中几乎不受侵蚀;其中，TPU产品中又以聚酯系列的产品耐油性较佳;TPU薄膜及片材对于油脂的体积变化很小，抗张强度甚至比原初始值更高;需要注意的是在矿物油中若含有少量的水分时，会对薄膜物性产生不同程度的负面影响。
8、低温性能
TPU有非常好的耐低温性能，通常能达到-50℃，可取代一般PVC因低温脆化而无法应用的各个领域，特别适合用在寒带相关的种类制品。
9、气密性
TPU非常容易利用高周波或是热压来熔接，因此广泛应用在充气制品上。气体系数是指在一定温度和压力下，气体透过试样规定面积的速率，同一材料对不同气体的透过率有时差异很大。一般来说，聚酯系列制品气密性比聚醚系列更好。
10、生物医学性能
TPU具有极佳的生物相容性、无毒、无过敏反应性、无局部刺激性、无致热源性，因此广泛应用在医疗、卫生等相关产品以及运动、保护器材上。[1]
TPU塑胶原料概述与定义：工程塑料的定义就是可以代替金属制品的塑胶原料，它的耐温至少到达100度，最高可以达到1000度，它本色重量很轻，有良好的刚性，通过改性可以达到很多种物理特性，一般的塑胶原料的来源都是以石油而提炼出来的化学品。是经过聚合反应得到的高分子树脂。加强工程塑料防火的添加剂有：卤素及非卤素（磷酸脂）防火剂。化学性能增强 ：安定剂、抗氧化剂、表面处理改质剂。物理性能增强可添加：：玻璃纤维、碳纤维、矿物质等 …。
TPU塑胶原料与水口：原料就是直接从石油里面提炼出来从来没加工的料，水口是经过一次高温成型的塑料，原料的化学性能稳定，物理性能良好，水口的物理性比原料要差的多，容易脆，比较易开裂，韧性远比不上原料，它的成型次数越多它的料性就越脆。原料与水口的分辨：从颜色上来区分水口料比例大的产品易发黄发黑。水口料做不出透明产品，做普通产品水口料的比率不能大于35%,要求低的产品水口料可以到达100%。其次水口料做大产品断口位发黑。
TPU塑胶原料加工的简介：浇注系统说明，浇注系统是指模具中从注机喷嘴开始到型腔为止的塑料流动通道。浇注系统在几大系统中最为重要。设计浇注系统的基本原则﹕在满足塑料产品质量的同时 ﹐还应有利于提高成型速度来缩短成型周期。有主流道、分流道、浇口及冷料井组成。从注射机喷嘴至模具模穴的熔融塑料路径称之为流道 ,其中 ,浇口套内塑料流道称之为主流道 ,其余部分称为分流道。分流道末端通向模穴的节流孔称之为浇口 ,在不通向模穴的分流道的末端设置冷料井。
TPU塑胶原料射出成型时注意：射出成型各种不良现象发生的原因其主要因素有以下五点，1塑胶原料本身的性质差异所致者，2成型条件如温度,压力,射速等设定不当所致者，3成型模具设计或制作有缺陷所致者，4成型品形状、厚度等设计不良所致者，5射出成型机选用不当,能力不足所致者，其实射出成型不良的原因并不简单，通常是由上述因素多项交错而引起,对于不良原因的判定有赖作业人员的经验与技术 .模穴充填过程。建议加工时可以先咨询相关的专业人员，以减少损失成本。
产品应用：
材料仓库：
