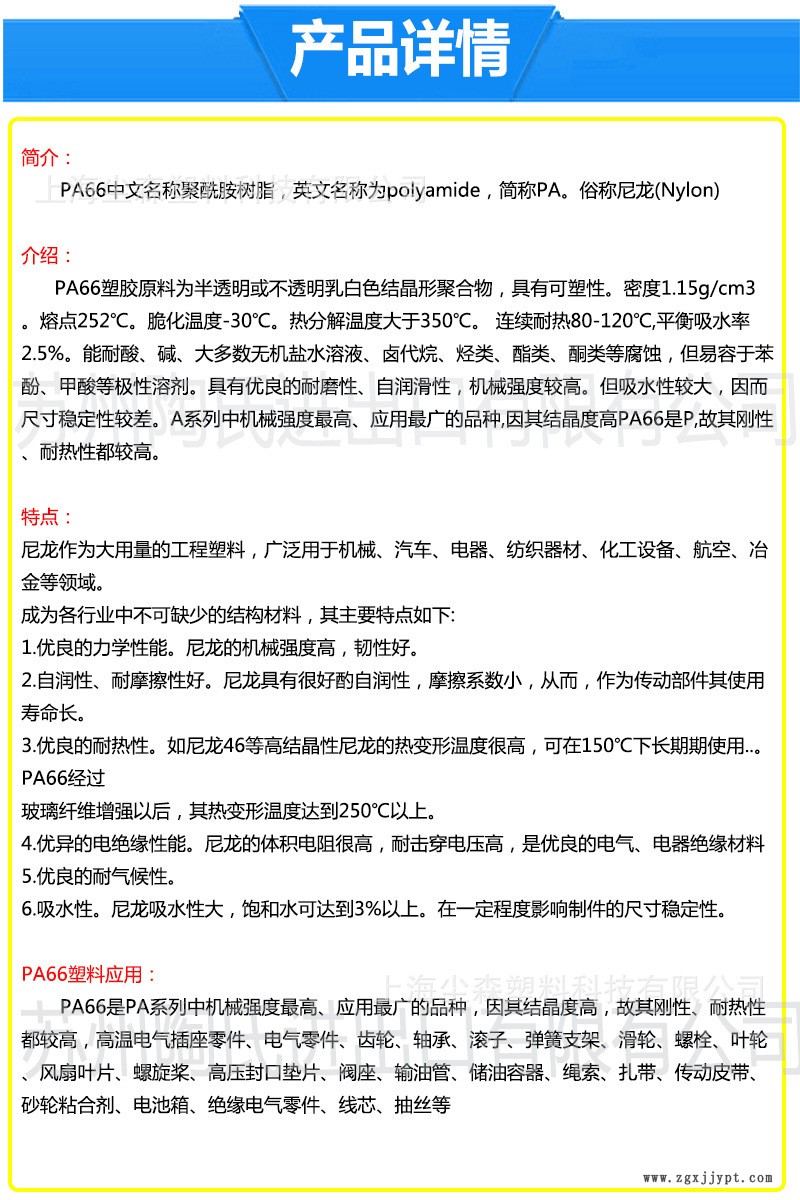

| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 基本性能 | 吸湿率 | 湿 | 1.7 | % | |
| 物理性能 | 比重 | 干 | ASTM D-792 | 1.39 | |
| 成型收缩率 | 干 | 旭化成方法 | 0.4/0.9 | % | |
| 磨耗率 | 湿 | ASTM D-1044 | 15 | ×10-6kg/1000times | |
| 机械性能 | 洛氏硬度 | 干(湿) | ASTM D-785 | 96(75) | M scale |
| 抗挠强度 | 干(湿) | ASTM D-790 | 289(216) | MPa | |
| 拉伸强度 | 干(湿) | ASTM D-638 | 186(132) | MPa | |
| 断裂延伸率 | 干(湿) | ASTM D-638 | 3(5) | % | |
| 洛氏硬度 | 干(湿) | ASTM D-785 | 120(112) | R scale | |
| 悬臂梁式缺口冲击强度 | 干(湿) | ASTM D-256 | 127(147) | J/M | |
| 抗挠系数 | 干(湿) | ASTM D-790 | 9.3(6.3) | GPa | |
| 热性能 | 热变形温度 | 0.46MPa,干 | ASTM D-648 | 260 | ℃ |
| 比热容 | 干 | 1590 | J/(kg.k) | ||
| 导热率 | 干 | 0.3 | W/(m.k) | ||
| 热变形温度 | 1.82MPa,干 | ASTM D-648 | 250 | ℃ | |
| 阻燃性 | 干 | UL 94 | HB | ||
| 线性膨胀系数 | 干 | ASTM D-696 | 3 | ×10-5/K | |
| 其它性能 | 氧指数 | 干 | ASTM D-2863 | 23 | % |
