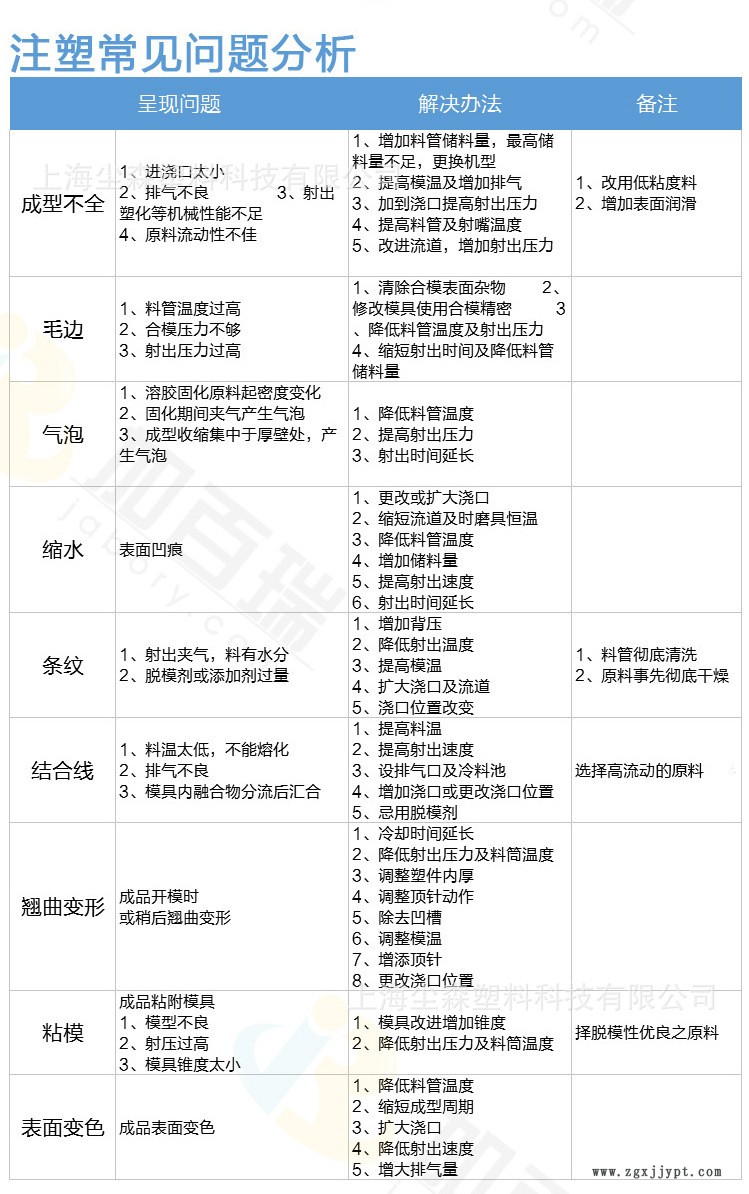

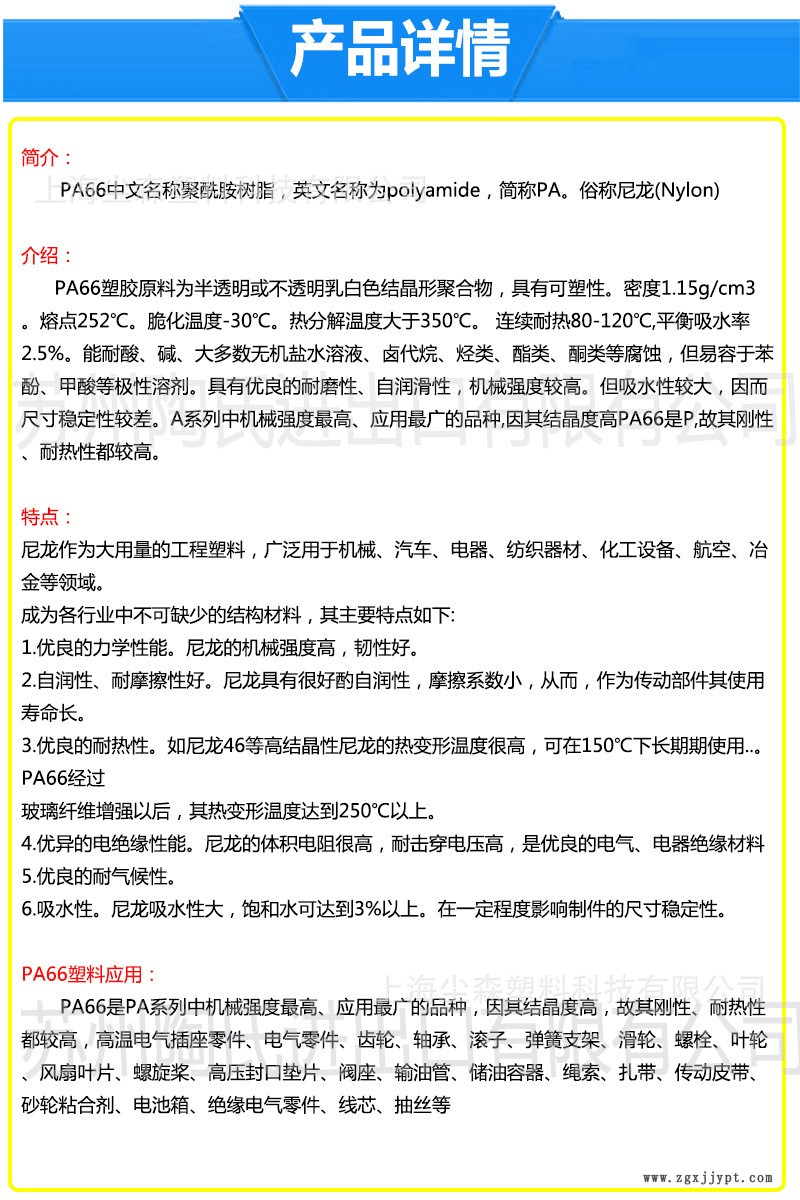

| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 机械性能 | 拉伸蠕变模量 | 1000h,湿 | 3500 | MPa | |
| 屈服伸长率（V=50mm/min） | 干/湿 | 3/4.5 | % | ||
| 冲击、破坏能量 | +23℃，干/湿 | 4/10 | J | ||
| 卡毕冲击强度 | +23℃，干/湿 | 65/70 | KJ/m2 | ||
| 断裂应力（V=50mm/min） | 干/湿 | 140/100 | MPa | ||
| 拉伸屈服应力（V=50mm/min） | 干/湿 | 140/100 | MPa | ||
| 卡毕冲击强度 | 30℃，干 | 60 | KJ/m2 | ||
| 弯曲模量 | 干/湿 | 7100 | MPa | ||
| 伸长率 | ≤0.5%, +23℃，湿 | 3500 | MPa | ||
| 球压硬度 | 干/湿 | 190 | MPa | ||
| 断裂伸长率（V=50mm/min） | 干/湿 | 3/4.5 | % | ||
| 卡毕缺口冲击强度 | +23℃，干/湿 | 13/17 | KJ/m2 | ||
| 埃佐缺口冲击强度 | +23℃，干/湿 | 11/17 | KJ/m2 | ||
| 拉伸弹性模量 | 干/湿 | 8500/6000 | MPa | ||
| 电气性能 | 相对电弧径迹指数CTIM | 干/湿 | CTI 525 M | ||
| 介电常数 | 1MHz，干/湿 | 3.7/5 | |||
| 相对电弧径迹指数CT1 | 干/湿 | CTI 500 | |||
| 介电强度 | K20/P50，干/湿 | 80/65 | KV/mm | ||
| 体积电阻 | 干/湿 | 1015/1012 | Ω.cm | ||
| 表面电阻 | 干/湿 | >1013/1010 | Ω | ||
| 损耗角 | 1MHz，干/湿 | 0.02/0.1 | |||
| 热性能 | 热变形温度 | 0.45MPa负荷，干态 | 250 | ℃ | |
| 最大使用温度 | 220 | ℃ | |||
| 线性热膨胀系数 | （23-80）℃，干态 | 2.5-3.5/6-8 | 10-5/K | ||
| 导热率 | 干态 | 0.27 | W/(m.K) | ||
| 温度指数 | 在20000h/5000h，后拉伸强度下降50%时 | 139/157 | ℃ | ||
| 比热容 | 干态 | 1.5 | J/(g.K) | ||
| 热变形温度 | 1.8MPa负荷，干态 | 250 | ℃ | ||
