| 类型 | 标准料 |
| 牌号 | 1300S |
| 销售方式 | 品牌经销 |
| 颜色 | 本色 |
| 用途级别 | 电子电器部件,电动工具配件,汽车部件 |
| 品牌 | 日本旭化成 |
| 厂家(产地) | 日本旭化成 |
| 加工级别 | 注塑级 |
| 特性级别 | 高刚性,高抗冲,高流动 |
| 规格级别 | 注塑级 |
Leona

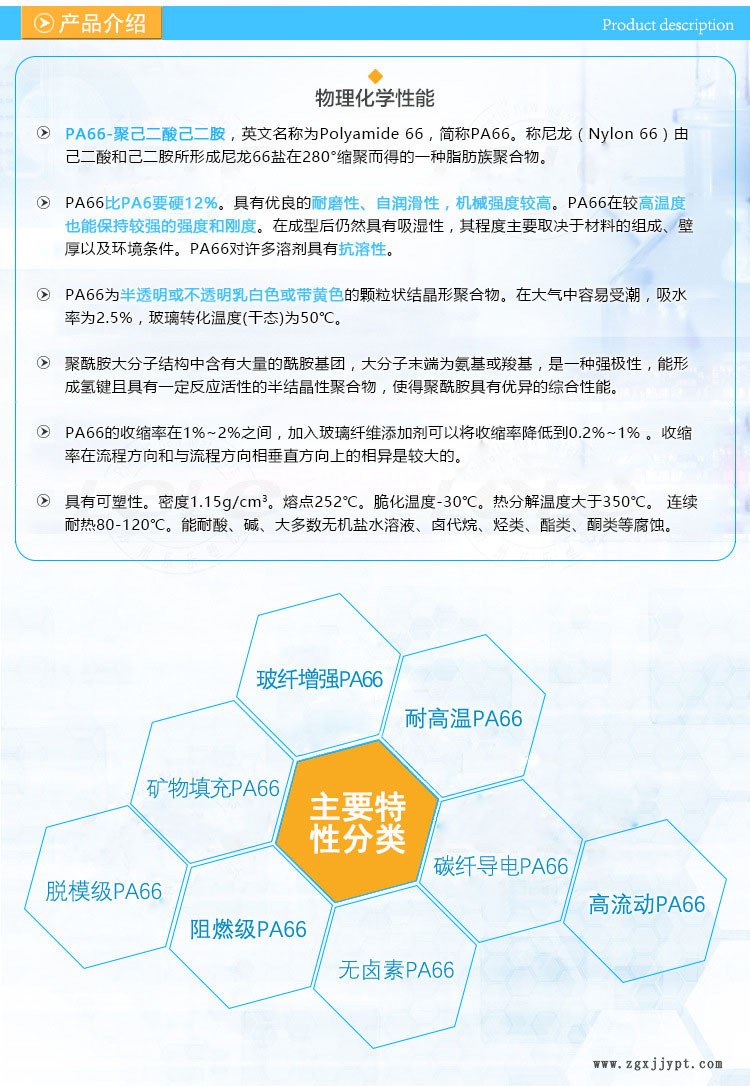

™ 1300S 聚酰胺66 Asahi Kasei Chemicals Corporation 产品说明: Leona
™ 1300S是一种聚酰胺66（尼龙66）产品,。 它,在北美洲、非洲和中东、欧洲或亚太地区有供货。 Leona
™ 1300S的应用领域包括电气/电子应用、工程/工业配件、汽车行业 和 生活消费品。

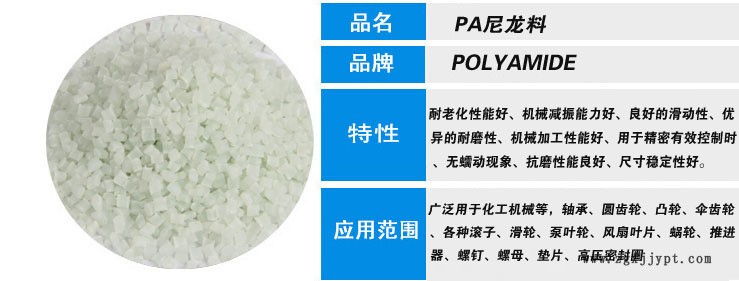

特性包括:
阻燃/额定火焰 良好的刚度 良好的韧性
| 总体 | |
| 材料状态 | 已商用：当前有效 |
| 资料 1 | Technical Datasheet |
| UL 黄卡 2 | E48285-100076977 |
| 搜索 UL 黄卡 | Asahi Kasei Chemicals Corporation Leona™ |
| 供货地区 | |
| 性能特点 | |
| 用途 | | 连接器 零件装置 | 汽车领域的应用： 消费品应用领域 | | |
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 比重 | 1.14 | -- | g/cm3 | ASTM D792, ISO 1183 |
| 收缩率 - 流量 | 1.3 到 2.0 | -- | % | 内部方法 |
| 吸水率 | | | | |
| 饱和, 23°C | -- | 2.5 | % | |
| 平衡, 23°C, 50% RH | -- | 2.5 | % | ISO 62 |
| 硬度 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 洛氏硬度 | | | | ASTM D785, ISO 2039-2 |
| M 计秤 | 80 | 55 | | |
| R 计秤 | 120 | 108 | | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 (23°C) | 3000 | 1200 | MPa | ISO 527-2 |
| 拉伸应力 | | | | |
| 屈服, 23°C | 82.0 | 52.0 | MPa | ISO 527-2 |
| -- | 79.0 | 57.0 | MPa | ASTM D638 |
| 拉伸应变 | | | | |
| 屈服, 23°C | 4.0 | 24 | % | ISO 527-2 |
| 断裂 | 50 | 250 | % | ASTM D638 |
| 断裂, 23°C | -- | > 100 | % | ISO 527-2 |
| 弯曲模量 | | | | |
| -- | 2800 | 1200 | MPa | ASTM D790 |
| 23°C | 2700 | 1100 | MPa | ISO 178 |
| 弯曲强度 | | | | |
| -- | 118 | 54.0 | MPa | ASTM D790 |
| 23°C | 113 | 42.0 | MPa | ISO 178 |
| 抗泰伯磨耗 (1000 Cycles) | -- | 7.00 | mg | ASTM D1044 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | 6.0 | 15 | kJ/m2 | ISO 179 |
| 简支梁缺口冲击强度 | 无断裂 | 无断裂 | | ISO 179 |
| 悬壁梁缺口冲击强度 | 39 | 150 | J/m | ASTM D256 |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 热变形温度 | | | | |
| 0.45 MPa, 未退火 | 230 | -- | °C | ASTM D648 |
| 0.45 MPa, 未退火 | 190 | -- | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 70.0 | -- | °C | ASTM D648, ISO 75-2/A |
| 线形膨胀系数 - 流动 | 0.000080 | -- | cm/cm/°C | ASTM D696 |
| 比热 | 1670 | -- | J/kg/°C | |
| 导热系数 | 0.20 | -- | W/m/K | |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+13 | -- | ohm | ASTM D257, IEC 60093 |
| 体积电阻率 | | | | |
| -- | 1.0E+14 | -- | ohm·cm | ASTM D257 |
| 23°C | 1.0E+14 | -- | ohm·cm | IEC 60093 |
| 介电强度 | 20 | -- | kV/mm | ASTM D149, IEC 60243-1 |
| 漏电起痕指数 (3.00 mm) | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| UL 阻燃等级 (0.750 mm) | V-2 | -- | | UL 94 |
| 灼热丝易燃指数 (3.00 mm) | 960 | -- | °C | IEC 60695-2-12 |
| 极限氧指数 | 26 | -- | % | ASTM D2863 |
| 备注 |
| 1通过这些链接您能够访问供应商资料。我们尽量保证及时更新资料；不过您可以从供应商处了解最新资料。 |
