| 类型 | 标准料 |
| 牌号 | 70G33L NC010 |
| 销售方式 | 品牌经销 |
| 颜色 | 本色 |
| 用途级别 | 电动工具配件,汽车部件 |
| 品牌 | 美国杜邦 |
| 厂家(产地) | 美国杜邦 |
| 加工级别 | 注塑级 |
| 特性级别 | 增强级,耐磨,抗化学性 |
| 规格级别 | 玻纤增强 |

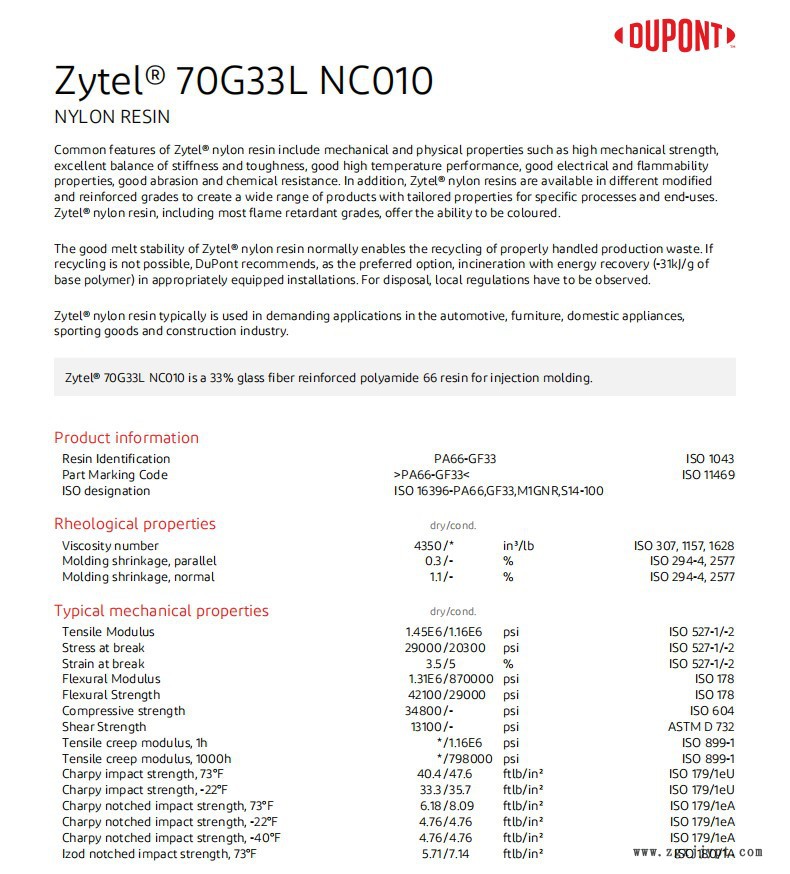

Zytel 70G33L NC010 NYLON RESIN 33% 玻璃纤维增强材料 DuPont Performance Polymers 产品说明: Zytel???? 70G33L NC010 是一种 NYLON RESIN 以 33% 玻璃纤维增强材料填充的 产品。 它 可以通过 注射成型 进行处理，且可以在 北美洲、非洲和中东、拉丁美洲、欧洲或亚太地区中获得。 Zytel???? 70G33L NC010 应用包括 电气/电子应用、电气用具、工业应用 和 汽车行业。
特性包括：
阻燃/额定火焰 抗蠕变 可焊
| 总体 | |
| 材料状态 | 已商用：当前有效 |
| 资料1 | | Processing - Injection Molding (English) | Processing - Injection Molding of Glass-reinforced Zytel (English) | Typical Processing for DuPont Engineering Polymers (English) | |
| UL 黄卡2 | E41938-234410 |
| 搜索 UL 黄卡 | DuPont Performance Polymers Zytel |
| 供货地区 | |
| 填料/增强材料 | 玻璃纤维增强材料, 33% 填料按重量 |
| 性能特点 | |
| 用途 | | 电气/电子应用领域 工业领域： | 家电部件 汽车领域的应用： | | |
| RoHS 合规性 | 联系制造商 |
| 外观 | 自然色 |
| 形式 | 颗粒料 |
| 加工方法 | 注射成型 |
| 多点数据 | Isothermal Stress vs. Strain (ISO 11403-1) |
| 部件标识代码(ISO 11469) | >PA66-GF33< |
| 树脂ID(ISO 1043) | PA66-GF33 |
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 比重 | | | | |
| -- | 1.38 | -- | g/cm3 | ASTM D792 |
| -- | 1.39 | -- | g/cm3 | ISO 1183 |
| 收缩率 | | | | |
| 流动 : 1.60 mm | 0.20 | -- | % | 内部方法 |
| 流动 : 3.20 mm | 0.30 | -- | % | 内部方法 |
| 流动 : 6.40 mm | 0.50 | -- | % | 内部方法 |
| 横向流动 : 1.60 mm | 1.0 | -- | % | 内部方法 |
| 横向流动 : 3.20 mm | 1.0 | -- | % | 内部方法 |
| 横向流动 : 6.40 mm | 1.1 | -- | % | 内部方法 |
| 横向流量 : 2.00 mm | 1.1 | -- | % | ISO 294-4 |
| 流量 : 2.00 mm | 0.30 | -- | % | ISO 294-4 |
| 吸水率 | | | | |
| 23°C, 24 hr | 0.70 | -- | % | ASTM D570 |
| 23°C, 24 hr | 1.2 | -- | % | ISO 62 |
| 饱和, 23°C | 5.4 | -- | % | ASTM D570 |
| 饱和, 23°C | 5.7 | -- | % | ISO 62 |
| 平衡, 23°C, 50% RH | 1.8 | -- | % | ISO 62 |
| 硬度 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 洛氏硬度(M 计秤) | 101 | -- | | ASTM D785 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量(23°C) | 10500 | 8000 | MPa | ISO 527-2 |
| 拉伸应力 | | | | |
| 断裂, 23°C | 200 | 140 | MPa | ISO 527-2 |
| -40°C | 214 | 207 | MPa | ASTM D638 |
| 23°C | 186 | 124 | MPa | ASTM D638 |
| 77°C | 110 | 86.0 | MPa | ASTM D638 |
| 伸长率 | | | | |
| 断裂, 23°C | 3.0 | 4.0 | % | ASTM D638 |
| 断裂, 23°C | 3.5 | 5.0 | % | ISO 527-2 |
| 弯曲模量 | | | | |
| 23°C | 8970 | 6210 | MPa | ASTM D790 |
| 23°C | 9300 | 6210 | MPa | ISO 178 |
| 弯曲强度 | | | | |
| 23°C | 262 | -- | MPa | ASTM D790 |
| 23°C | 290 | 200 | MPa | ISO 178 |
| 剪切强度(23°C) | 86.0 | -- | MPa | ASTM D732 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | | | | ISO 179/1eA |
| -40°C | 10 | 10 | kJ/m2 | |
| -30°C | 10 | 10 | kJ/m2 | |
| 23°C | 13 | 17 | kJ/m2 | |
| 简支梁缺口冲击强度 | | | | ISO 179/1eU |
| -30°C | 70 | 75 | kJ/m2 | |
| 23°C | 85 | 100 | kJ/m2 | |
| 悬壁梁缺口冲击强度 | | | | |
| 23°C | 120 | 130 | J/m | ASTM D256 |
| -40°C | 10 | 10 | kJ/m2 | ISO 180/1A |
| -30°C | 10 | 10 | kJ/m2 | ISO 180/1A |
| 23°C | 12 | 15 | kJ/m2 | ISO 180/1A |
| 无缺口悬臂梁冲击 | | | | |
| 23°C | 1300 | 1500 | J/m | ASTM D4812 |
| -30°C | 70 | 70 | kJ/m2 | ISO 180/1U |
| 23°C | 80 | 90 | kJ/m2 | ISO 180/1U |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 热变形温度 | | | | |
| 0.45 MPa, 未退火 | 261 | -- | °C | ASTM D648,ISO 75-2/B |
| 1.8 MPa, 未退火 | 249 | -- | °C | ASTM D648 |
| 1.8 MPa, 未退火 | 252 | -- | °C | ISO 75-2/A |
| 玻璃转化温度 | 80.0 | -- | °C | ISO 11357-2 |
| 熔融温度 | | | | |
| --3 | 262 | -- | °C | ISO 11357-3 |
| -- | 263 | -- | °C | ASTM D3418 |
| 线形膨胀系数 | | | | ISO 11359-2 |
| 流动 : -40 到 23°C | 0.000024 | -- | cm/cm/°C | |
| 流动 : 23 到 55°C | 0.000018 | -- | cm/cm/°C | |
| 流动 : 55 到 160°C | 0.000013 | -- | cm/cm/°C | |
| 横向 : -40 到 23°C | 0.000065 | -- | cm/cm/°C | |
| 横向 : 23 到 55°C | 0.000083 | -- | cm/cm/°C | |
| 横向 : 55 到 160°C | 0.00014 | -- | cm/cm/°C | |
| RTI Elec(0.710 mm) | 130 | -- | °C | UL 746 |
| RTI Imp(0.710 mm) | 120 | -- | °C | UL 746 |
| RTI Str(0.710 mm) | 130 | -- | °C | UL 746 |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 体积电阻率 | | | | |
| 23°C | 1.0E+15 | -- | ohm·cm | ASTM D257 |
| -- | 1.0E+15 | -- | ohm·cm | IEC 60093 |
| 介电强度4(23°C, 3.20 mm) | 21 | -- | kV/mm | ASTM D149 |
| 介电常数 | | | | |
| 23°C, 1 kHz | 4.50 | -- | | ASTM D150 |
| 23°C, 1 MHz | 3.70 | -- | | ASTM D150 |
| 23°C, 100 Hz | 4.20 | -- | | IEC 60250 |
| 23°C, 1 MHz | 4.00 | -- | | IEC 60250 |
| 耗散因数 | | | | |
| 23°C, 1 kHz | 0.020 | -- | | ASTM D150 |
| 23°C, 1 MHz | 0.020 | -- | | ASTM D150 |
| 23°C, 100 Hz | 0.010 | -- | | IEC 60250 |
| 23°C, 1 MHz | 0.015 | -- | | IEC 60250 |
| 相比耐漏电起痕指数(CTI) | 600 | -- | V | UL 746 |
| 漏电起痕指数 | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| UL 阻燃等级(0.710 mm) | HB | -- | | UL 94 |
| 极限氧指数 | 24 | -- | % | ISO 4589-2 |
| 注射 | 干燥 | 单位制 | |
| 干燥温度 | 80.0 | °C | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的大水分含量 | < 0.20 | % | |
| 加工（熔体）温度 | 285 到 305 | °C | |
| Melt Temperature, Optimum | 295 | °C | |
| 模具温度 | 70.0 到 120 | °C | |
| Mold Temperature, Optimum | 100 | °C | |
| Drying Recommended | Yes, if moisture content of resin exceeds recommended level | | |
| 备注 |
| 1通过这些链接您能够访问供应商资料。我们尽量保证及时更新资料；不过您可以从供应商处索取新资料。 |
