| 类型 | 标准料 |
| 密度 | 1.69g/cm |
| 牌号 | SK645FR |
| 销售方式 | 品牌经销 |
| 颜色 | 白色 黑色 |
| 用途级别 | 纤维 |
| 品牌 | 美国杜邦 |
| 厂家(产地) | 美国杜邦 |
| 加工级别 | 注塑级 |
| 特性级别 | 增强级,阻燃级 |
| 备注说明 | 30%玻纤增强 |
| 规格级别 | 阻燃级 |

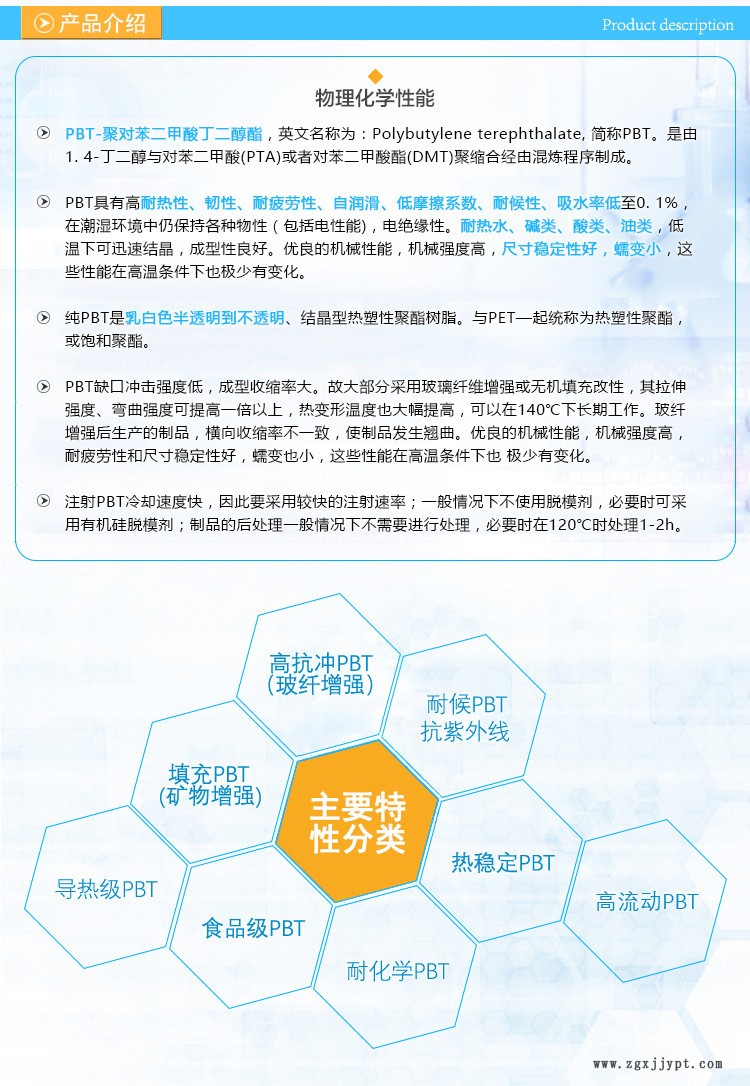

Crastin® SK645FR NC010 THERMOPLASTIC POLYESTER RESIN 30% 玻璃纤维增强材料 DuPont Performance Polymers 产品说明: Crastin® SK645FR NC010是一种THERMOPLASTIC POLYESTER RESIN产品,含有的填充物为30% 玻璃纤维增强材料。 它可以通过注射成型进行加工,在北美洲、非洲和中东、拉丁美洲、欧洲或亚太地区有供货。 典型应用领域为:电线电缆。
| 总体 | |
| 材料状态 | 已商用：当前有效 |
| 资料 1 | | Processing - Blow Molding (English) | Processing - Gas Injection Molding (English) | Processing - Injection Molding (English) | |
| UL 黄卡 2 | E41938-257827 E41938-257828 |
| 搜索 UL 黄卡 | DuPont Performance Polymers Crastin® |
| 供货地区 | |
| 填料/增强材料 | 玻璃纤维增强材料, 30% 填料按重量 |
| 机构评级 | UL 未评级 |
| 形式 | 颗粒料 |
| 加工方法 | 注射成型 |
| 多点数据 | | Creep Modulus vs. Time (ISO 11403-1) Isochronous Stress vs. Strain (ISO 11403-1) Isothermal Stress vs. Strain (ISO 11403-1) | Secant Modulus vs. Strain (ISO 11403-1) Shear Stress vs. Shear Rate (ISO 11403-1) Specific Volume vs Temperature (ISO 11403-2) | Tensile Modulus vs. Temperature (ISO 11403-1) Viscosity vs. Shear Rate (ISO 11403-2) | |
| 部件标识代码 (ISO 11469) | >PBT-GF30FR(17)< |
| 树脂ID (ISO 1043) | PBT-GF30FR(17) |
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.71 | g/cm3 | ISO 1183 |
| 收缩率 | | | ISO 294-4 |
| 横向流量 3 | 1.5 | % | |
| 横向流量 | 1.2 | % | |
| 流量 | 0.30 | % | |
| 流量 3 | 0.50 | % | |
| 吸水率 | | | ISO 62 |
| 23°C, 24 hr, 2.00 mm | 0.30 | % | |
| 平衡, 23°C, 2.00 mm, 50% RH | 0.10 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 11200 | MPa | ISO 527-2 |
| 拉伸应力 (断裂) | 125 | MPa | ISO 527-2 |
| 拉伸应变 (断裂) | 2.4 | % | ISO 527-2 |
| 拉伸蠕变模量 | | | ISO 899-1 |
| 1 hr | 11000 | MPa | |
| 1000 hr | 8000 | MPa | |
| 弯曲强度 | 215 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | | | ISO 179/1eA |
| -30°C | 9.4 | kJ/m2 | |
| 23°C | 9.1 | kJ/m2 | |
| 简支梁缺口冲击强度 | | | ISO 179/1eU |
| -30°C | 57 | kJ/m2 | |
| 23°C | 53 | kJ/m2 | |
| 悬壁梁缺口冲击强度 | | | ISO 180/1A |
| -30°C | 8.0 | kJ/m2 | |
| 23°C | 9.0 | kJ/m2 | |
| 无缺口伊佐德冲击强度 | | | ISO 180/1U |
| -30°C | 40 | kJ/m2 | |
| 23°C | 40 | kJ/m2 | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 热变形温度 | | | |
| 0.45 MPa, 未退火 | 220 | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 210 | °C | ISO 75-2/A |
| 维卡软化温度 | 212 | °C | ISO 306/B50 |
| 熔融温度 4 | 225 | °C | ISO 11357-3 |
| 线形膨胀系数 | | | ISO 11359-2 |
| 流动 | 3.0E-5 | cm/cm/°C | |
| 横向 | 9.0E-5 | cm/cm/°C | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+15 | ohm | IEC 60093 |
| 体积电阻率 | > 1.0E+15 | ohm·cm | IEC 60093 |
| 耐电强度 | 28 | kV/mm | IEC 60243-1 |
| 相对电容率 | | | IEC 60250 |
| 100 Hz | 4.50 | | |
| 1 MHz | 3.80 | | |
| 耗散因数 | | | IEC 60250 |
| 100 Hz | 3.0E-3 | | |
| 1 MHz | 0.016 | | |
| 漏电起痕指数 | 250 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| 可燃性等级 | | | IEC 60695-11-10, -20 |
| 0.750 mm | V-0 | | |
| 1.50 mm | V-0 | | |
| 极限氧指数 | 31 | % | ISO 4589-2 |
| 充模分析 | 额定值 | 单位制 | |
| 熔体密度 | 1.49 | g/cm3 | |
| Specific Heat Capacity of Melt | 1600 | J/kg/°C | |
| Thermal Conductivity of Melt | 0.26 | W/m/K | |
| 备注 |
| 1通过这些链接您能够访问供应商资料。我们尽量保证及时更新资料；不过您可以从供应商处了解最新资料。 |
| 2UL 黄卡含有 UL 验证的易燃性和电气特性。 |
| 3Annealed |
| 410°C/min |
