产品参数
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 基本性能 | 吸湿率 | 湿 | 2.5 | % | |
| 物理性能 | 比重 | 干 | ASTM D-792 | 1.14 | |
| 成型收缩率 | 干 | 旭化成方法 | 1.3-2.0 | % | |
| 机械性能 | 悬臂梁式缺口冲击强度 | 干(湿) | ASTM D-256 | 39(147) | J/M |
| 拉伸强度 | 干(湿) | ASTM D-638 | 79(57) | MPa | |
| 断裂延伸率 | 干(湿) | ASTM D-638 | 50(250) | % | |
| 洛氏硬度 | 干(湿) | ASTM D-785 | 120(108) | R scale | |
| 抗挠强度 | 干(湿) | ASTM D-790 | 118(54) | MPa | |
| 抗挠系数 | 干(湿) | ASTM D-790 | 2.8(1.2) | GPa | |
| 磨耗率 | 湿 | ASTM D-1044 | 7 | ×10-6kg/1000times | |
| 洛氏硬度 | 干(湿) | ASTM D-785 | 80(55) | M scale | |
| 热性能 | 热变形温度 | 0.46MPa,干 | ASTM D-648 | 230 | ℃ |
| 热变形温度 | 1.82MPa,干 | ASTM D-648 | 70 | ℃ | |
| 阻燃性 | 干 | UL 94 | V-2 | ||
| 线性膨胀系数 | 干 | ASTM D-696 | 8 | ×10-5/K | |
| 导热率 | 干 | 0.2 | W/(m.k) | ||
| 比热容 | 干 | 1670 | J/(kg.k) | ||
| 其它性能 | 氧指数 | 干 | ASTM D-2863 | 26 | % |

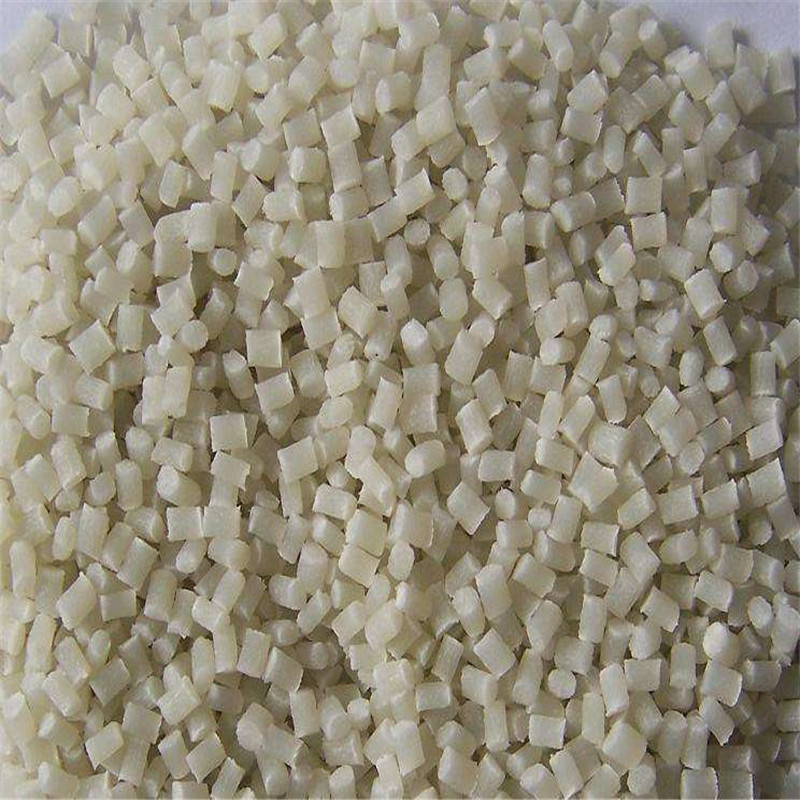

PA66塑胶原料为半透明或不透明乳白色结晶形聚合物，具有可塑性。密度1．15g/cm3。熔点252℃。脆化温度-30℃。热分解温度大于350℃。 连续耐热80-120℃,平衡吸水率2．5%。能耐酸、碱、大多数无机盐水溶液、卤代烷、烃类、酯类、酮类等腐蚀，但易容于苯酚、甲酸等极性溶剂。具有优良的耐磨性、自润滑性，机械强度较高。但吸水性较大，因而尺寸稳定性较差
PA66是PA系列中机械强度最高、应用最广的品种,因其结晶度高,故其刚性、耐热性都较高·
PA66（聚酰胺66或尼龙66），同PA6相比，PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。
广泛用于制造机械、汽车、化学与电气装置的零件，如齿轮、滚子、滑轮、辊轴、泵体中叶轮、风扇叶片、高压密封围、阀座、垫片、衬套、各种把手、支撑架、电线包内层等。
高温电气插座零件、电气零件、齿轮、轴承、滚子、弹簧支架、滑轮、螺栓、叶轮、风扇叶片、螺旋桨、高压封口垫片、阀座、输油管、储油容器、绳索、扎带、传动皮带、砂轮粘合剂、电池箱、绝缘电气零件、线芯、抽丝等
