质量可靠 高密度聚乙烯保温管529
 直埋管道，工作钢管为φ 219 × 6 ，外套钢管φ 480 × 6 ，硅酸铝离心玻璃棉复合保温厚度 110mm ，输送过热蒸汽压力 1.6MPa ，温度 350 ℃ ，管道安装温度 20 ℃ ，管顶敷土深度 0.8m ，即管中心距至地面 1.04m ，采用上图 L 型自然补偿，请合理布置非限位滑动支架并选取合适的外套钢管。   本例中， L 型管段的长臂长度为 30m ，每米热膨胀量为 3.7mm ，总热膨胀量为 111 mm ，查线算图得，短臂的长度至少为 10m ，支架的布置应保证弯头短臂一侧 10m 范围内的管道自由膨胀，在此管段内不能布置轴向滑动支架，只能布置平面滑动支架。   同理， L 型管段的短臂长度为 20m ，总热膨胀量为 74mm ，查线算图得，其对应的“短臂”长度至少为 7.5m ，支架的布置应保证弯头长臂一侧 7.5m 范围内的管道自由膨胀，在此管段内不能布置轴向滑动支架，只能布置平面滑动支架。   弯头两侧两支架的间距不应大于直管段部分两支架间距的 80 ％。   由于长臂的总膨胀量为 110mm ，原外套钢管φ 480 × 6 不能满足膨胀要求，应加大为φ 630 × 6 钢管。为充分利用保温层与外套管之间的膨胀间隙，安装时工作钢管应冷拉，冷拉量为热膨胀量的一半，两侧臂同时冷拉。   钢套钢直埋蒸汽保温管（钢套钢直埋蒸汽保温管）是由输送介质的钢管、防腐外套钢管以及钢管与外套,钢管之间填充的细玻璃棉组合而成。我公司生产的高密度聚乙烯夹克管在尺寸规格上可以根据客户实际需求进行量身定制，真正满足客户实际需求视聚氨酯直埋保温管的打压。行灌水排净空气，然后分两步做:稳压10分钟内无渗漏。强度试验:把管道内的压力升至工作压力的1.5倍后;用1kg小锤在焊缝周围对焊缝逐个进行敲打检查；严密性试验:把管内的压力降至工作压力时，30分钟无渗漏且压力降不过0.2个大气压即为合格;应按规范要求做好试压记录。

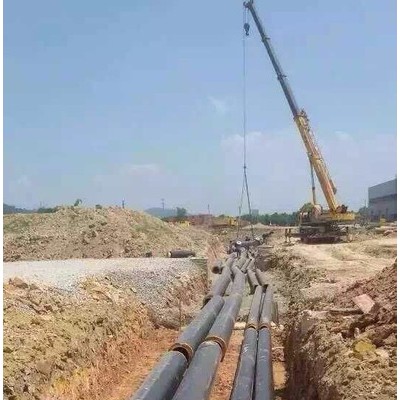

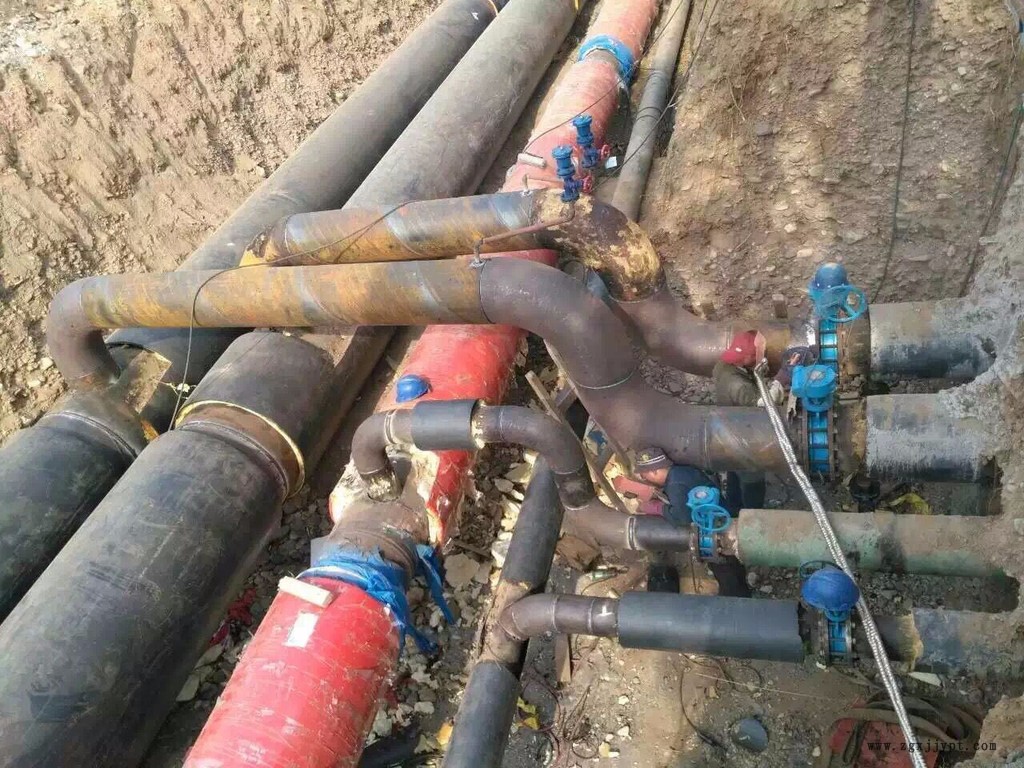

管道施工 1 必须是取得合格证书的焊工，方可在合格证书准许的范围内施焊，没有合格证书的焊工不能参加焊接施工。  2 焊接管接头时，应做好工作坑，且应注意接头打坡口及接头焊接质量。 固定支架，各种井室的施工质量直接影响工程质量和管道的使用寿命，如井室防水不好，将使部件因浸水遭到破坏。因此，应认真施工，确保施工质量。必须重视直埋管管道的打压，在满足打压条件下，行现场接头保温施工。这一项内容是直埋管道施工特有的，施工质量好坏直接影响使用寿命，必须引起足够重视。保温管现场接头保温须在试压合格后方可进行，保温层有现场发泡施工和保温瓦施工两种方法，不管采用哪种方法施工，都不能出现环形空间，开裂、脱层等缺陷，保护层的做法有多种(如高密度聚乙烯和玻璃钢保护层)，但都必须保证接头的整体性，严密性，防水性。由工作钢管,保温层,滚动导向管托,外套管(钢管),防腐层组成,保温材料捆扎在工作钢管上,依靠滚动导向管托在外套管内整体式热膨胀移动,故不损坏保温层,固定支架为内置式固定支架,无须原先“三通式固定支架”的庞大的钢筋混凝土支墩,是理想的蒸汽管敷设方式。经多年使用实践中和有关检测中心检测使用寿命可达三十年以上。 钢套钢直埋蒸汽保温管（钢套钢直埋蒸汽保温管）是由输送介质的钢管、防腐外套钢管以及钢管与外套,钢管之间填充的细玻璃棉组合而成。我公司生产的高密度聚乙烯夹克管在尺寸规格上可以根据客户实际需求进行量身定制，真正满足客户实际需求视聚氨酯直埋保温管的打压。行灌水排净空气，然后分两步做:稳压10分钟内无渗漏。强度试验:把管道内的压力升至工作压力的1.5倍后;用1kg小锤在焊缝周围对焊缝逐个进行敲打检查；严密性试验:把管内的压力降至工作压力时，30分钟无渗漏且压力降不过0.2个大气压即为合格;应按规范要求做好试压记录。
