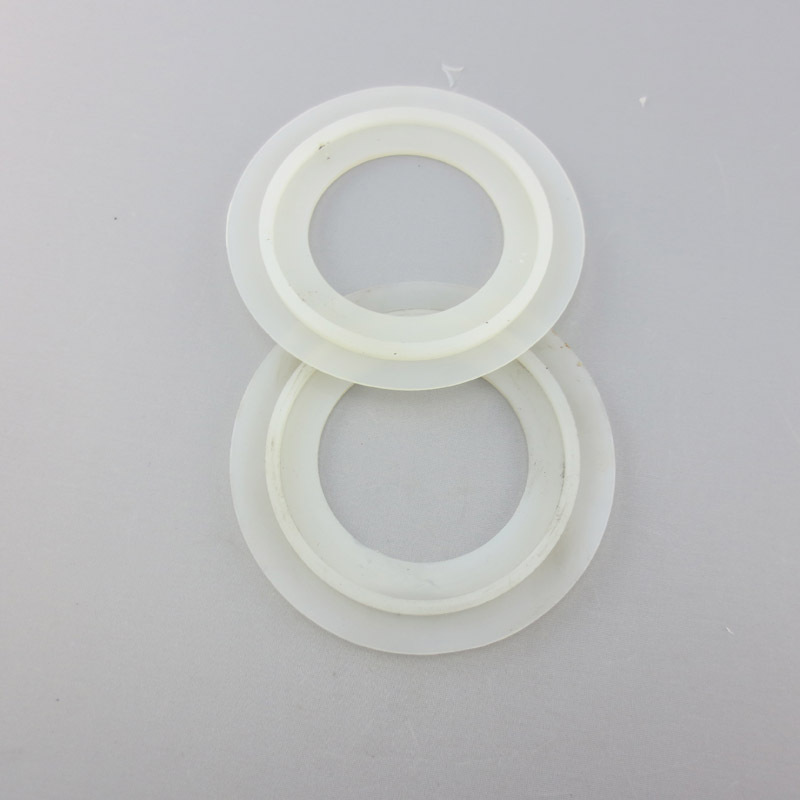

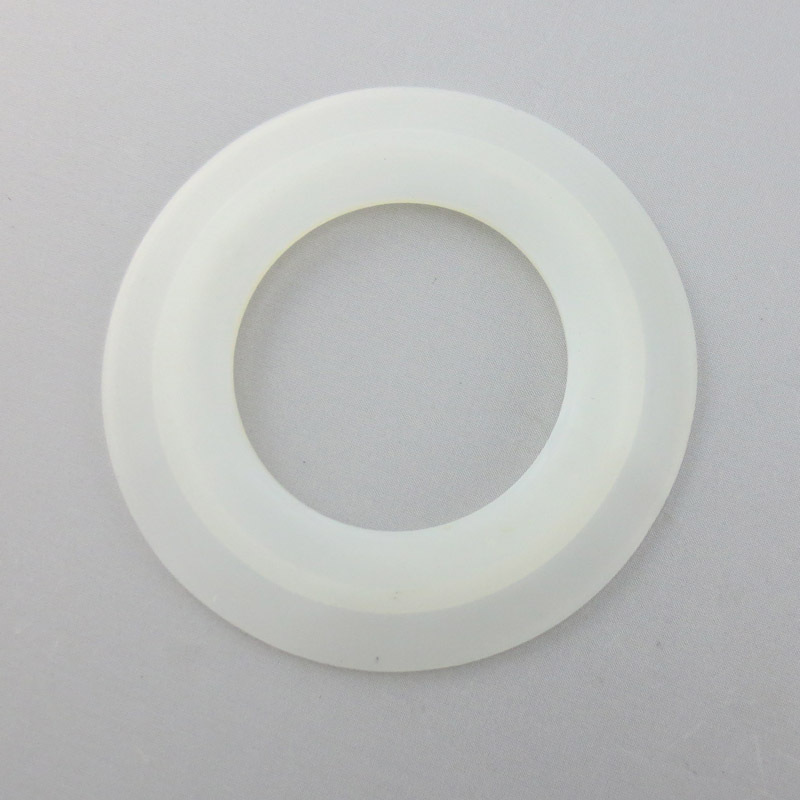

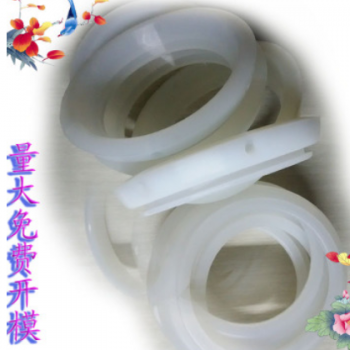

高弹性密封圈 密封圈 硅胶密封环 防水防漏密封垫圈图1高弹性密封圈 密封圈 硅胶密封环 防水防漏密封垫圈图2高弹性密封圈 密封圈 硅胶密封环 防水防漏密封垫圈图3

高弹性密封圈 密封圈 硅胶密封环 防水防漏密封垫圈

2020-09-22 14:406200询价
价格:¥0.00/件
发送询价









不同合成橡胶的使用温度范围

现有的各种合成橡胶材质可满足O型圈在不同情况下的工作温度。根据产品工况,可以选取适合其温度的O型圈橡胶材质。

驱使下会发生变形,O型圈边缘部分会流入间隙位置达到O型圈密封功能。O型圈受到的压力越大,致使O型圈变形越大,则O型圈将获得更好的密封效果。在O型圈受到的压力超出其承受极限时,则O型圈会被挤入到间隙中,造成O型圈密封失效。为此O型圈沟槽设计时,必须合理。

挤出间隙

  最大允许挤出间隙gmax和系统压力,O型圈截面直径以及材料硬度有关。通常,工作压力越高,最大允许挤出间隙gmax取值越小。如果间隙g超过允许范围,就会导致O型圈挤出甚至损坏。

压缩永久变形

  评定O型圈密封性能的另一指标即所选材料的压缩永久变形。在压力作用下,作为弹性元件的O型圈,产生弹性变形,随着压力增大,也会出现永久的塑性变形。压缩永久变形d可由下式确定:

式中: b0-原始厚度(即截面直径W)  b1-压缩状态下的厚度  b2-释放后的厚度

通常,为防止出现永久的塑性变形,O型圈允许的最大压缩量在静密封中约为30%,在动密封中约为20%。

压缩率和填充率的设定

E (%):压缩率
T(mm):压缩余量(T=W-H)
W (mm):O型圈截径
H(mm):沟槽深度
n (%) :填充率
G (mm):沟槽宽度

压缩率的设定-------------------------------------------------------------------------------------------------------------

使用范围:
8%-30%(动密封:8%-20%;静密封:15%-30%)

填充率的设定-------------------------------------------------------------------------------------------------------------

使用范围:
max90%、设计目标值75%

undefined

IMG_4351

IMG_4350

IMG_4352
