欢迎来到潍坊宏鑫防水材料有限公司!|保存桌面|手机浏览|管理入口|返回主站

潍坊宏鑫防水材料有限公司

主营: sbs防水卷材

18853696998
首页 > 供应产品 > ** 高分子防水材料 聚氯乙烯PVC防水卷材 国标非外露L类N类
** 高分子防水材料 聚氯乙烯PVC防水卷材 国标非外露L类N类
产品: 浏览次数:862** 高分子防水材料 聚氯乙烯PVC防水卷材 国标非外露L类N类
断裂伸长率: 200(%)
抗弯强度: 48
单价: 17.00元/平方米
最小起订量:
供货总量: 300000 平方米
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-11-06 16:10

详细信息
断裂伸长率 200(%)
抗弯强度 48
拉伸强度 120
撕裂强度 60
形态 层状
抗压强度 114
不透水性 0.3MPA
材质 1.2mm,1.5mm,2.0mm
产地 山东寿光
等级 一级
规格 1.2mm,1.5mm,2.0mm
形状 卷板
芯材 聚氯乙烯
品牌 宏鑫
防水产品类别 PVC防水卷材

                                                     PVC聚氯乙烯防水卷材

undefined

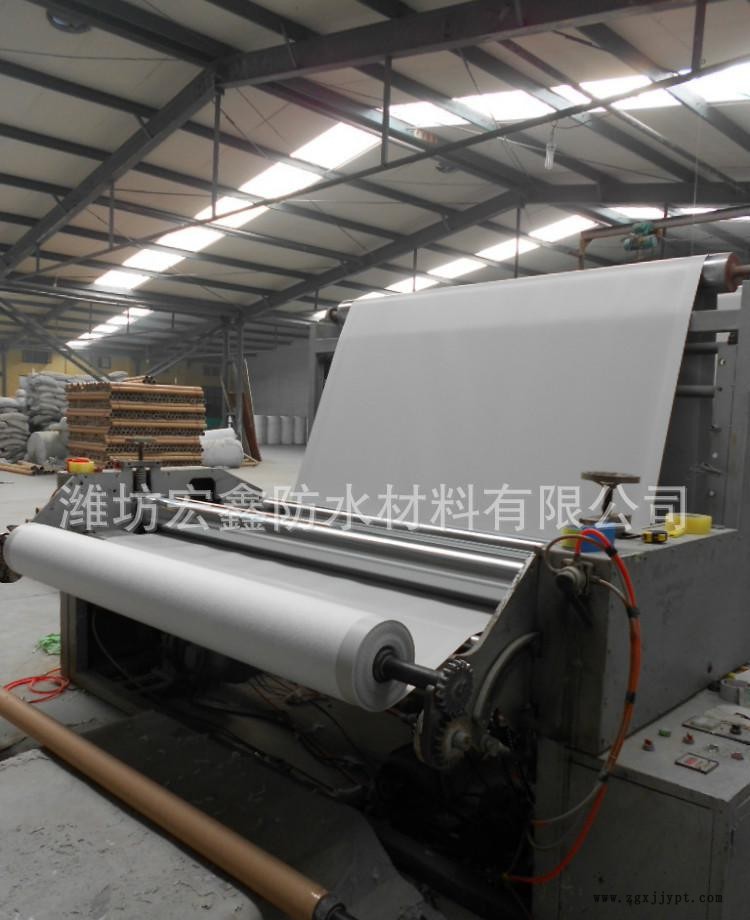

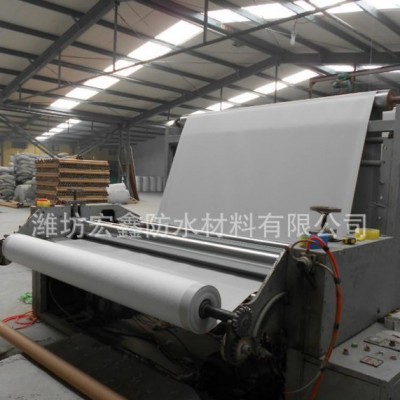

PVC防水卷材1

复件 DSCN0757

TPO普通 (5)

聚氯乙烯2 (11)






聚氯乙烯(pvc)防水卷材

产品概述:

匀质聚氯乙烯(pvc)防水卷材是一种高品质、高分子防水片材,经pvc树脂加入增塑剂、抗紫外线剂、稳定剂等加工助剂,通过挤出法生产成型的高分子防水卷材。本产品由于采用了独特的产品配方,产品寿命远远超出了一般的防水材料,整个防水系统寿命长,屋面超过20年,地下超过50年,在建筑、土木工程中得到广泛的应用。

内增强加筋型聚氯乙烯(pvc)防水卷材是一种热塑性的pvc卷材,该卷材是以聚脂纤维织物或玻璃纤维作为加强筋,通过特殊上午挤出布法工艺,使双面的聚氯乙烯塑料层和中间的聚酯或玻纤加强筋结合成为一体而形成的高分子卷材。配方先进的聚氯乙烯塑料层与网状结构的聚脂纤维织物相结合使卷材拥有**的尺寸稳定性和较低的热膨胀系数。玻璃纤维内加强筋与卷材充分捏合,因此不会出现层间分离和水?0?3等现象。提升卷材直接暴露在自然环境中的长期性能,同时,卷材表层独特的涂层使用卷材具有自洁功能,防止空气中的灰尘和污染物在卷材上着色。

产品特点

·使用寿命长,耐老化、屋面材料可使用20年以上,地下可达50年之久。

·拉伸强度高、延伸率高、热处理尺寸变化小。

·耐根渗透性好,可做成种植屋面。

·抗穿孔性好。

·施工方便、焊接时牢固可靠且环保无污染。

·耐化学腐蚀性强、使用特种场面。

·具有良好的可塑性,边角细部处理方便便捷。

·维修方便,成本低廉。

·经过2000小时人工侯化的验证

产品优势

·混料自动化。本项目的混料采用自动升温控制、自动时间控制、自动喂料控制;

·挤出设备双螺杆共挤,螺杆温度采用电脑自动控制温系统;

·机头采用幅宽2.1m的大幅宽模头挤出设备;

·精密的三辊压延装置,装备间距采用自控自调系统。

应用领域

聚氯乙烯(pvc)防水卷材由于采用了独特的产品配方,使产品寿命远远超出了一般的防水卷料,卷材的优异性能使之被广泛应用于防水的各个领域。


a.抗静态荷载仅对用于压铺屋面的卷材要求。

b.单层卷材屋面使用产品的人工气候加速老化时间为2500h。

c.非外露使用的卷材不要求测定人工气候加速老化。

PVC施工工艺

PVC卷材一般采用机械固定法、空铺法、满粘法并配套热风焊接工艺。复杂的防水施工部位,要以专用的特制配件组合施工。

●机械固定系统施工工艺:

一、要求基层清洁、表面无尖锐物。基层验收完毕。

二、工艺流程

基面清理→铺聚乙烯薄膜→铺设保温板→预铺PVC防水卷材→紧固件固定pvc防水卷材→热风焊接pvc防水卷材→节点部位加强处理→检查、修整→组织验收1、满粘法是将pvc卷材全部粘结在基层上的施工方法。

三、pvc防水卷材施工步骤

1、清除基层表面杂物、碎剥屑。

2、普聚乙烯薄膜一层,聚乙烯薄膜搭接采用自粘胶条粘结。

3、铺设挤塑泡沫保温隔热板。

4、预铺pvc防水卷材:将pvc防水卷材按弹线控制位置布置在保温层上,卷材铺设方向与压型钢板波纹方向垂直,把自然疏松的卷材按轮廓布置在保温层上。卷材保持平整顺直,不得扭曲,搭接宽度120mm,并进行适当的剪裁。

5、pvc防水卷材固定:紧固件和垫片沿标记线所示的距卷材边缘30mm出固定卷材。

6、卷材搭接:一副卷材搭接于另一幅卷材上,使紧固件和垫片覆于防水层之下。采用焊接机焊接每一个搭接边,如采用双焊接缝需进行充气检测。

7、节点处理:裁剪适合相应节点的卷材片材,采用手持式焊枪将片材焊接于大面卷材上。

8、pvc防水卷材收头:收头部位采用压条固定,并使用密封胶密封。

空铺系统施工工艺:

一、 基层要求

基面要求平整光滑、无起砂、空鼓、砂眼及凹凸不平现象,确保基层清洁、干燥,基层含水率必须小于9%。阴阳角、转角处或有预埋件等处应做成圆弧或八字角。基层验收完毕。

二、 工艺流程:

基面清理→预铺pvc防水卷材→热风焊接pvc防水卷材→节点部位加强处理→检查、修整→组织验收

三、 pvc防水卷材施工步骤

1.基层清理干净,平整。

2.预铺pvc防水卷材:把pvc防水卷材按弹线控制位置布置在基层上,不得扭曲,搭接宽度100mm,并进行适当的剪裁。

3.卷材搭接:采用焊接机焊接每一个搭接边,如果采用双焊接缝需进行充气检测。

4.节点处理: 裁剪适合相应节点的卷材片材,采用手持式焊枪将片材焊接于大面卷材上。

5.pvc防水卷材收头:收头部位采用压条固定,并使用密封胶密封。



●满粘系统施工工艺

一、基层要求:几面应将尘土、杂物清扫干净,表面残留的灰浆硬块及突出部分应清除干净,不得有空鼓、开裂及起砂、脱皮等缺陷。基层干燥,含水率低于9 %基层阴阳角处应做成圆弧或钝角,圆弧半径应大于20mm。基层验收完毕。

二、工艺流程:基层表面清理→定位弹线→节点部位加强处理→大面涂胶→铺贴卷材→卷材搭接→收头处理→组织验收

三、施工要点:

●基层表面清理,将尘土、砂粒、杂物清扫干净。

●铺贴前在未涂胶的基层表面排好尺寸,弹出标示线,作为铺贴卷材的基准线。

●在排气道、分格缝等节点部位基层和卷材附加层上涂刷基层胶。常温下,干燥5-10分钟以上,指触不粘时,即可粘贴卷材做附加层。

●将整幅卷材打开,平摊在干净、平整的基层上,以松弛卷材应立,并将卷材从一端提起对折于另一端。在基层上满涂基层胶,同时将基层胶满涂在卷材表面,接缝部位留出100mm不粘胶,涂胶厚度要均匀,不得有漏底或凝胶块存在。常温晾置5-10分钟左右,达到指干时(手感不沾)即可贴合。

铺贴平面与立墙相连的卷材,由下向上进行,接缝留在平面上;卷材在阴阳角接缝距阴阳角200mm以上,两幅卷材短向接缝错开500mm以上,长边搭接不小于80mm。

排气、滚压:没铺完一幅卷材,立即用压辊从卷材的一端开始,沿卷材的长边方向顺序用力压辊一遍,以使空气彻底排出,使卷材粘结牢固。

接缝处理:大面铺贴完成后,在未刷基层胶的100mm处,将接头翻出,用溶剂洗搭接面,溶剂挥发干后,再将接缝胶均匀涂刷在卷材接缝的两面,待10分钟左右,手触摸不粘时,即可进行贴合,从一端开始,用手一边贴合一边挤出空气,粘贴好的搭接处,不允许有皱折、气泡等缺陷。

防水层卷材收头于四周凹槽内或滴水线下,由土建单位用水泥砂浆密封处理。

●pvc卷材的焊接工艺

采用焊接工艺时,焊嘴与焊接方向成45°角,压辊与焊嘴平行并保持约5mm左右距离,使用焊嘴宽20mm的小焊嘴施焊,一般为两道,焊接温度控制在第6档,每到焊接有效宽度为15mm~20mm。使用焊嘴宽40mm的大焊嘴施焊宜为一道,焊接温度控制在第7档,焊接有效宽度为25mm,滚压不宜过快。焊接边缘应有熔浆溢出,但不得出现烧焦现象。

●保护层施工:防水层施工完毕,经验收合格的,用水泥砂浆或细石混凝土作保护层。





























询价单
