| 材质 | 天然橡胶 |
|---|---|
| 产地 | 河北 |
| 产品等级 | 一级 |
| 产品认证 | iso9001-2000 |
| 厚度 | 可订制 |
| 计量单位 | 块 |
| 类型 | 橡胶支座 |
| 适用范围 | 桥梁 |
| 形状 | 圆形 矩形 |
| 性质 | 耐磨损 |
| 颜色 | 黑色 |
| 用途 | 支撑桥梁 |
| 是否标准件 | 标准件 |
| 分类 | 橡胶减震器 |
| 品牌 | 桥安 |
| 加工定制 | 是 |
| 厂家(产地) | 河北 |
一、 橡胶支座我公司生产的板式橡胶支座产品，主要包括有：普通板式支座、四氟乙烯板式支座、球冠板式橡胶支座三种产品。当在板式橡胶支座表面粘复一层1.5mm-3mm厚的聚四氟乙烯材料时,**能制作成聚四氟乙烯滑板式橡胶支座它除了竖向钢度与弹性变形,能承受垂直荷载及适应梁端转动外,因聚四氟乙烯板的低摩擦系数,可使梁端在四氟板表面自由滑动,水平位移不受限制,特别适宜中、小荷载，大位移量的桥梁使用.我公司生产的桥梁支座产品不仅技术先进、性能优良,还具有构造简单、价格低廉、无需养护?易于更换缓冲隔震、建筑高度低等特点.因而在桥梁支座颇受欢迎,被广泛使用。
二、板式支座的分类及表示方法
1、 根据桥梁板式橡胶支座的结构型式分类如下:

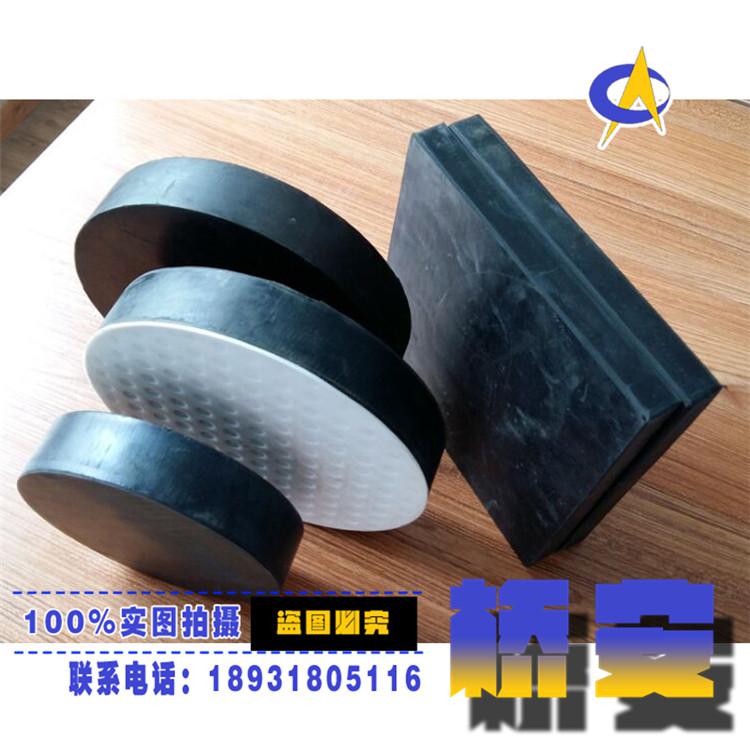

普通板式橡胶支座---球冠圆板式橡胶支座(TCYB系列),；矩形普通板式橡胶支座(GJZ)系列；圆形普通板式橡胶支座(GYZ系列)聚四氟乙烯板式橡胶支座----圆形四氟板式橡胶支座(GYZF4系列)；矩形四氟板式橡胶
支座(GJZF4系列)球冠四氟板式橡胶支座(TCYBF4系列)
2、 板式橡胶支座按胶种适用温度分类如下:a、氯丁橡胶: 适用温度+60℃∽-25℃ b、天然橡胶: 适用温度+60℃∽-40℃ c、三元乙丙橡胶: 适用温度+60℃∽-45℃
三、板式橡胶支座适用的范围
1、一般来说普通板式橡胶支座适用于跨度小于30m、适合位移量较小的桥梁.不同的平面形状适用于不同的桥跨结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座.
2、 四氟板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁.它还可用作连续梁顶推及T型梁横移中的滑块.矩形、圆形四氟板式橡胶支座的应用非别与矩形、圆形普通板式橡胶支座相同。
3、球冠圆板橡胶支座：球冠圆板橡胶支座是改进后的圆形板式橡胶支座。其中间层橡胶和钢板布置与圆形板式橡胶支座完全相同，而在支座顶面用纯橡胶制成球形表面，球面中心橡胶厚度为4－13mm，球面边缘15mm，以适应3％到4％纵横坡下，梁与支座接触面的中心趋于圆形板式橡胶支座的中心。梁端反力通过球面表面橡胶逐渐扩散传至下面几层钢板和橡胶层。在橡胶支座底面加一圈直径D＝2.5mm的半圆形橡胶圆环，支座受力时首先由底部圆环变形压密，调节底面受力状况，以改善或避免支座底面脱空现象的产生，使支座底面受力均匀
*********
橡胶支座：

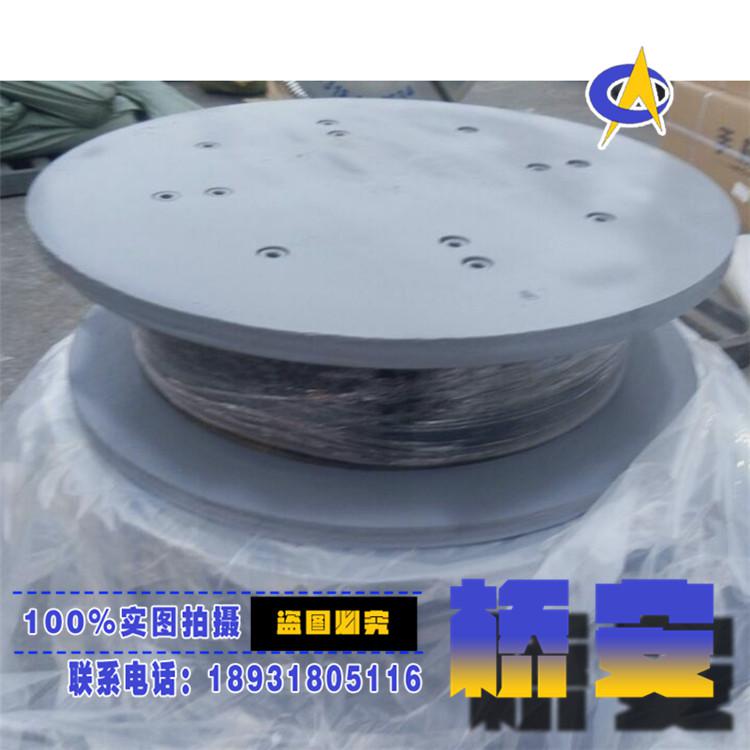

橡胶支座是由多层薄钢板与多层橡胶片硫化粘合而成一种普通橡胶支座产品,这种
产品具有足够的竖向刚度,能够将支座上部构造的反力可靠的传递给墩台,支座具有
良好的弹性,以应对桥梁的梁端的转动；又有较大的剪切变形能力，以满足上部构
造的水平位移。
该产品目前执行的标准为以下三个：
公路行业标准：JT/T4-2004 公路桥梁板式橡胶支座
铁路行业标准：TB/T 1893-2006 铁路桥梁板式橡胶支座
**标准：GB 20668.4-2007 橡胶支座 第4部分：普通橡胶支座
特点：
具有构造简单、安装方便、节省钢材、价格低廉、养护简便、易于更换等特点。
在板式支座表面粘复一层1.5mm-3mm厚的聚四氟乙烯板,**能制作成聚四氟乙
烯滑板式橡胶支座它除了竖向钢度与弹性变形,能承受垂直荷载及适应梁端转动外,
因聚四氟乙烯板的低摩擦系数,可使梁端在四氟板表面自由滑动,水平位移不受限制,
特别适宜中、小荷载,大位移量的桥梁使用。

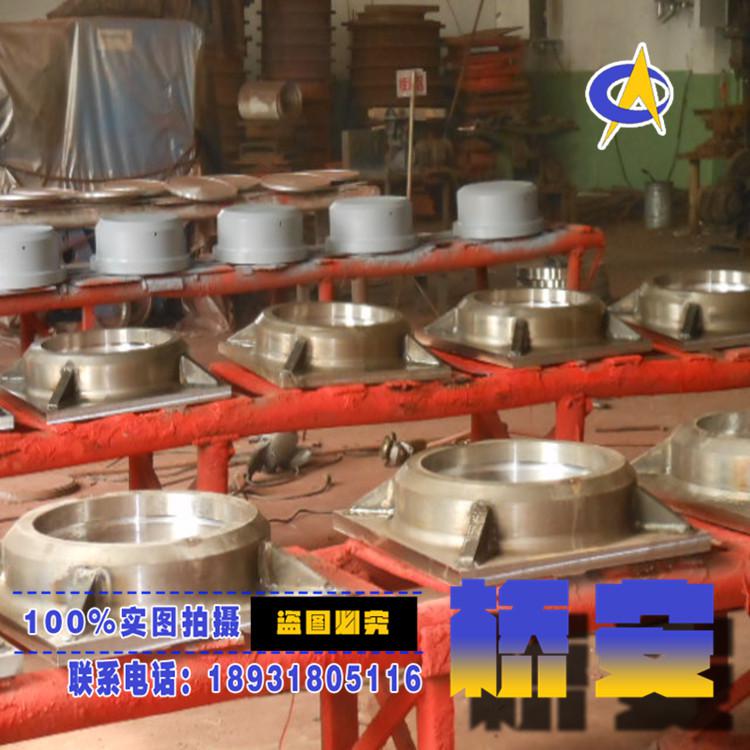

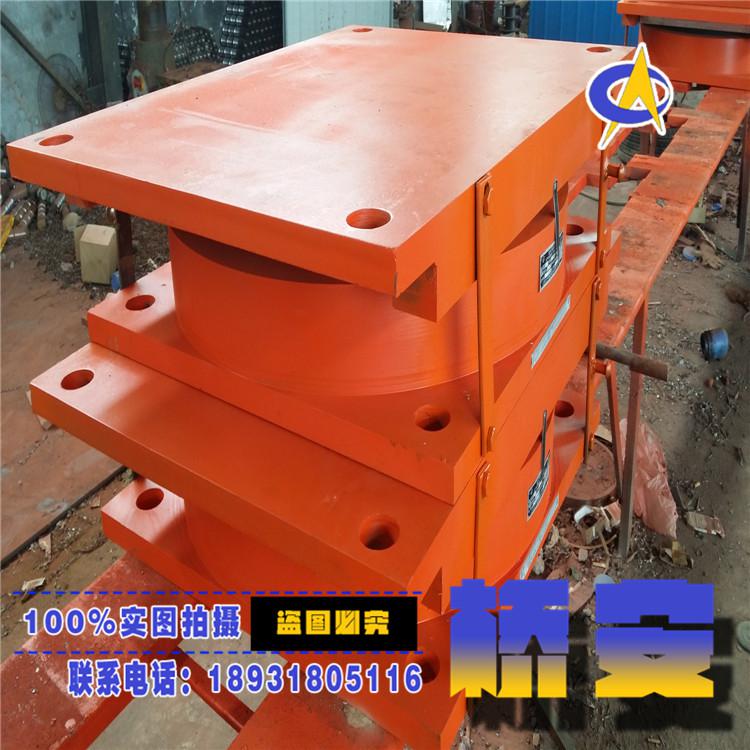

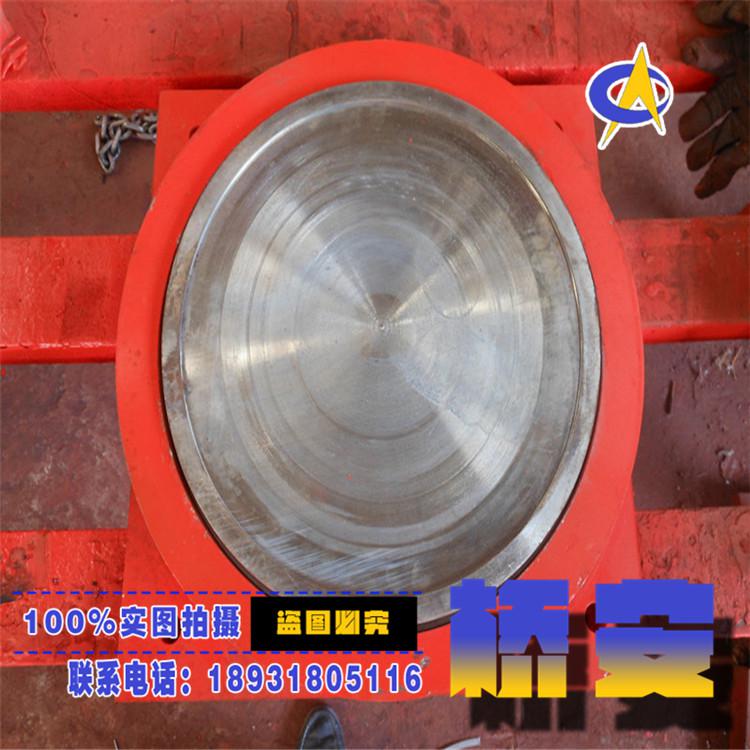

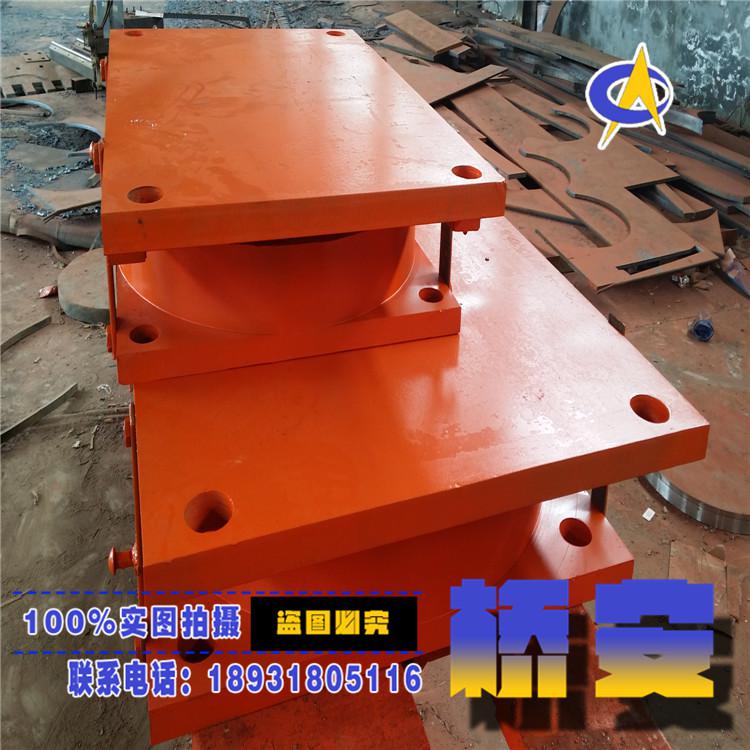

产品划分：

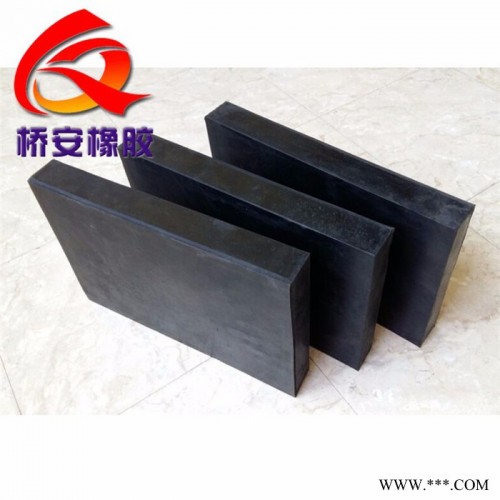

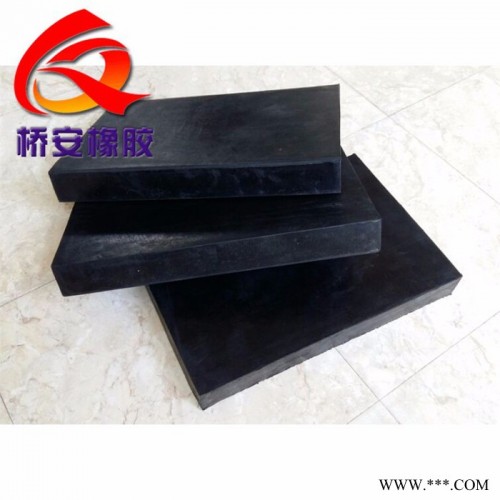

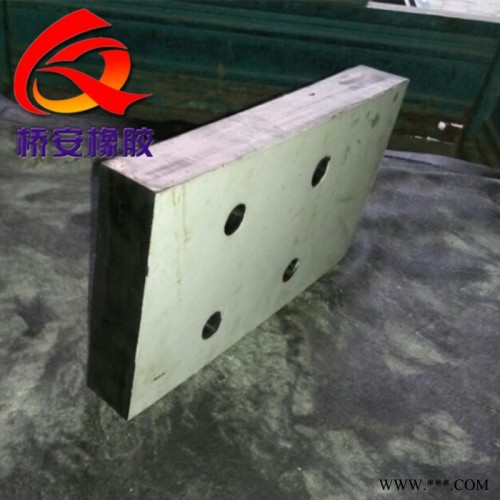

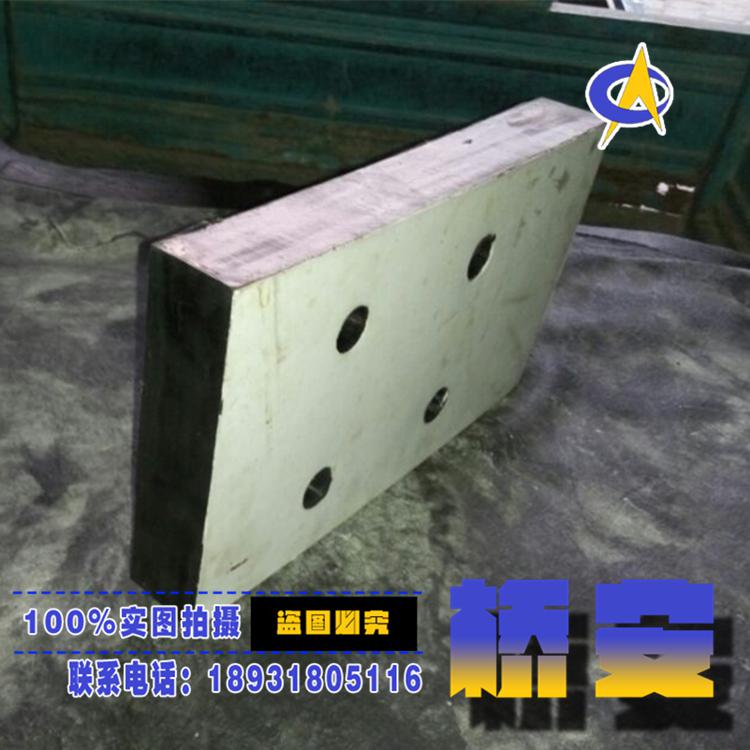

一、矩形（圆形）板式橡胶支座
（一）性能：本产品由多层橡胶片与薄钢板镶嵌、粘合压制而发。有足够的竖向
刚度以承压垂直荷载，能将 上部构造的反力可靠地传递给墩台，有良好的弹性，
以适应梁端的转动；又有较大的剪切变形以满足上部 构造的水平位移。
（二）特点：本产品在桥梁建筑、水电工程、房屋抗震设施上已广泛应用，与原
用的钢支座相比，有构造 简单，安装方便；节约钢材，价格低廉；养护简便，易
于更换等优点，且本品建筑高度低，对桥梁设计与降低造价有益；有良好的隔震
作用，可减少活载与地震力对建筑物的冲击作用。

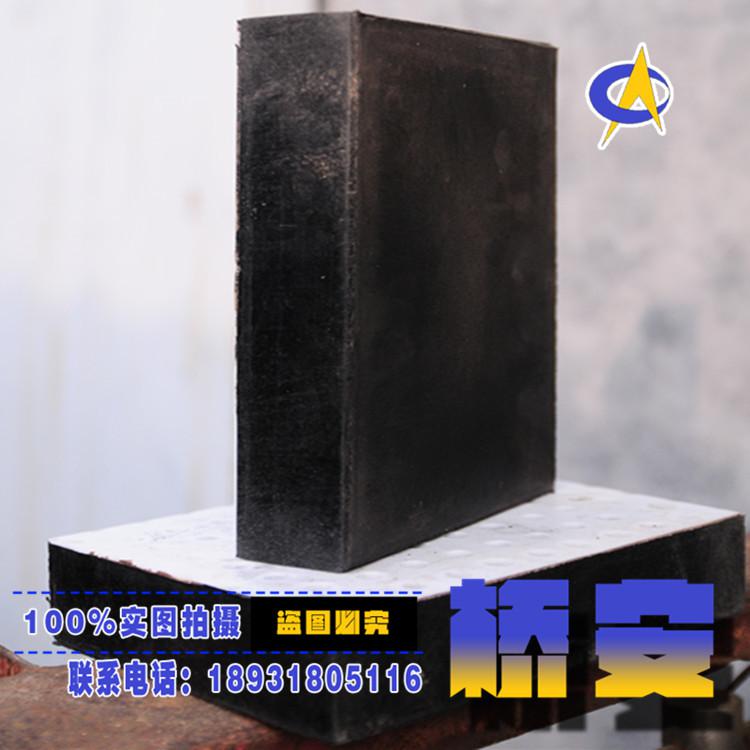

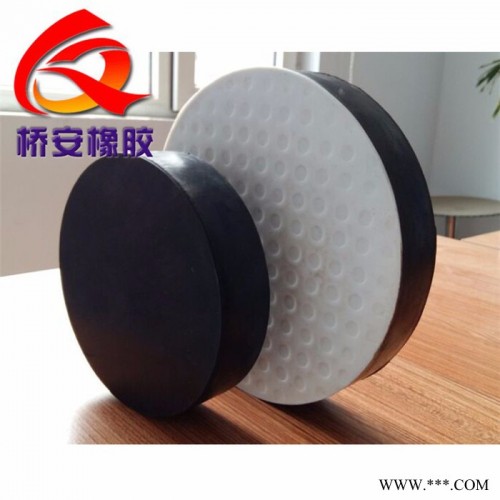

二、四氟乙烯滑板板式橡胶支座
（一）特点：本产品是于普通板式橡胶支座上粘接一层厚1.5-3mm的聚四氟乙
烯板而成。除具有普通板式橡 胶支座的竖向刚度与弹性变形，能承受垂直荷载及
适应梁端转动外，因四氟乙烯与梁底不锈钢板间的低摩擦系数（μ≤0.03）可使桥
梁上部构造的水平位移不受限制。
产品适用范围：
板式橡胶支座是公路中小型桥梁中比较常用的产品，它分为普通板式橡胶支座、
四氟板式橡胶支座。对于普通型桥梁支座适用于跨度小于30m、位移量较小的桥梁.不同的平面形状适用于不同的桥跨结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆
柱墩桥用圆形支座.
对于四氟乙烯板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位
移量桥梁.它还可用作连续梁顶推及T型梁横移中的滑块.矩形、圆形四氟板式橡胶支座的应用分别与矩形、圆形普通板式橡胶支座相同。
*****************
橡胶支座是指用以支承容器或设备的重量并使其固定于一定位置的支承部件还要承受操作时的振动与地震载荷。橡胶支座是橡胶和薄钢板紧密结合而成用于支撑桥梁重量。
一、板式橡胶支座 板式橡胶支座由多层天然橡胶与薄钢板镶嵌、粘合、硫化而成一种桥梁支座产品。 该种类型的橡胶支座有足够的竖向刚度以承受垂直荷载且能将上部构造的压力可靠地传递给墩台有良好的弹性以适应梁端的转动有较大的剪切变形以满足上部构 造的水平位移 板式支座按形状划分 矩形板式、圆形、球冠圆板式、圆板坡形、等几种产品。
1、矩形圆形式板
1性能本产品由多层橡胶片与薄钢板镶嵌、粘合在一定压力、一定温度和一定时间内硫化压制而成。有足够的竖向刚度以承压垂直荷载能将梁板上部构造的反力可靠地传递给墩台有良好的弹性以适应梁端的转动又有较大的剪切变形以满足上部梁体构造的水平位移。
2特点本产品在桥梁建筑、水电工程、房屋抗震设施上已广泛应用与原用的钢支座相比有构造 简单安装方便节约钢材价格低廉养护简便易于更换等优点且本品建筑高度低对桥梁设计与降低造价有益有良好的隔震作用可减少活载与地震力对建筑物的冲击作用。
2、聚四氟乙烯滑板式 简称四氟滑板式桥梁支座本产品是于普通板式橡胶支座上粘接一层厚1.5-3mm的聚四氟乙烯板而成。除具有普通板式橡胶支座的竖向刚度与弹性变形能承受垂直荷载及适应梁端转动外因四氟乙烯与梁底不锈钢板间的低摩擦系数μ≤0.06可使桥梁上部构造的水平位移不受限制跨度3o米的大跨度桥梁、简支梁连续板桥和多跨连续梁桥可作活动支座使用连续梁顶推、t型梁横移和大型设备滑移可作滑块使用。
3、球冠圆板式支座 特点本产品是经由圆形板式支座改进而来的其中间层橡胶和钢板布置与圆形板式橡胶支座完全相同而在支座顶面用纯橡胶制成球星表明球面中心橡胶厚度为4-10mm。球冠圆板式橡胶支座传力均匀可明显改善或避免支座底面产生偏压、脱空等不良现象特别适用于纵横坡度较大3-5的立交桥和高架桥。 支座顶面采用纯橡胶球型表面支座底部加设一圈R2.5 mm的半圆型圆环。它保留了圆板支座变形各向同性的优点又可克服安装后易产生的偏压、脱空等现象适用于一般小跨径桥梁也适用于各种布置复杂的纵坡较大的立交桥和高架桥。根据不同坡度可以调整球冠半径和支座整体厚度。
4、按材料分类 a氯丁橡胶: 适用温度60℃∽-25℃ b天然橡胶: 适用温度60℃∽-40℃ c三元乙丙橡胶: 适用温度60℃∽-45℃
