郑州实创化工产品销售有限公司

郑州实创化工产品销售有限公司

姜艳：  970501544

技术说明

八一是由实创化工有限公司专为城际高速铁路和城市轻轨，高铁站等等混凝土和钢结构防护而开发的，是融合了高性能MMA树脂的喷涂式弹性防水涂料。该产品可在常温或低温下迅速固化成型为具有优异耐磨、耐腐蚀的高耐久性无缝涂膜。MMA施工时可采用双组分无气喷涂设备，也可采用手工刮涂，室温或低温均能快速形成高丰满度涂膜。

 产品特点

1.迅速固化，完全反应，施工速度快

2.不受环境湿度影响，低温下固化，适合南方阴雨潮湿环境

3.高固含量，抗氯离子渗透

4.极好的物理性能，包括伸拉强度，粘结强度，耐老化，耐腐蚀，耐气候性等

5.可在-40正常使用

 应用范围

姜艳：  970501544

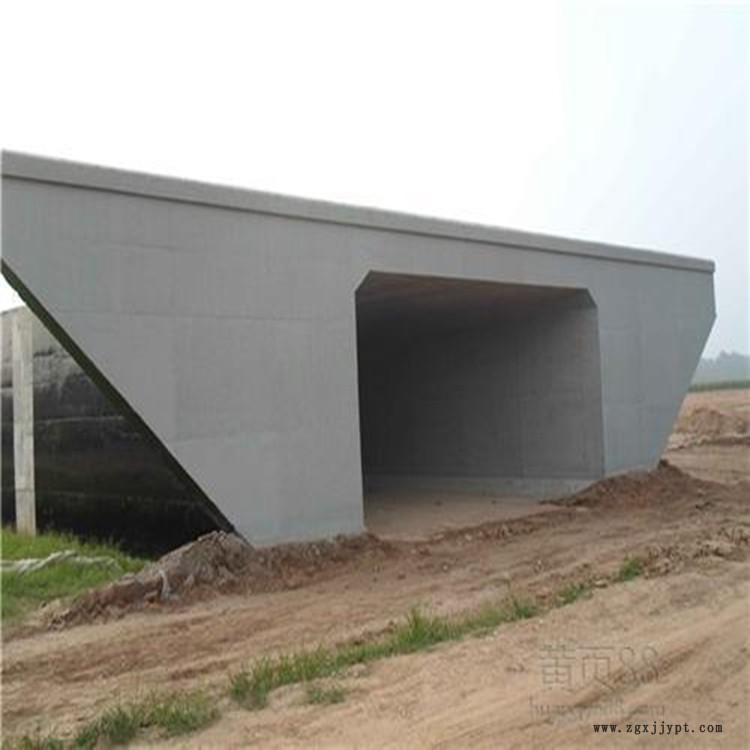

八一MMA甲酯树脂防水涂料能够为基材提供完整的防护，抵抗水和氯离子的腐蚀作用。设计初衷是为水平底材提供一道高强度、延伸好、高附着力的防水、防腐蚀、耐化学品腐蚀、耐磨、抗冲击、抗穿刺的保护膜。广泛适用于混凝土桥面板、钢结构桥面板、桥墩、管道、工业地坪、屋面、玻璃钢制品等。

 性能参数

固含量：重量固含量：>95％

表干时间：  气温为5：30分钟          气温为40：10分钟

实干时间：  气温为5 ：60分钟         气温为40 ：30分钟

拉伸强度：16 Mpa

断裂伸长率：145％

撕裂强度：60 N/mm

硬度：  50（邵氏D）

抗电导性：  体积电阻率：8.6×1010Ω.cm     表面电阻率：4.0×1010Ω.cm

耐磨性：用1000g重的w/H-10砂轮在Taber砂轮上磨1000转后，重量损失0.7g

附着力：已涂装底漆的混凝土：2.5 MPa或混凝土破坏

剥离力：与已涂装底漆的混凝土180°剥离：4.0 N/mm或混凝土破坏

耐化学试剂性能：在柴油、汽油、机油、饱和盐水、防冻液中长期浸泡无异常

耐冻融循环性

与混凝土的粘接力：0.5MPa或混凝土破坏

氯离子渗透率：<0.04％

不透水性：0.5Mpa，24h，不透水

热老化：加热老化80，1000h，拉伸强度保持率为126，断裂伸长率保持率为97

低温柔韧性：2mm厚的膜通过-35(2h) 直径10 mm圆棒180°弯折，无裂纹

加热伸缩率：80，168h，为-0.7

耐碱性：饱和Ca(OH)2溶液浸泡500h，无开裂无起皮剥落

正常使用温度范围：-40100

注：1.某些性能（如强度，延伸率，硬度和耐低温性等）还可以根据客户要求来进行调整，只需轻微调节配方就能实现；

   2.如无温度注明，测试温度均为25.

姜艳：   970501544

 表面处理

混凝土表面处理

新建的混凝土桥面板应至少有7天的养护龄期。基面必须干净、干燥并且坚固。基面必须没有浮浆皮、油脂和其它表面污染物。

钢铁表面处理

钢铁表面所有的铁锈、灰尘和污染物必须清除，暴露出光亮的金属表面，达到喷砂2?级的表面除锈等级。

其它基材的应用请咨询销售部获得技术支持。

施工

底漆

施工MMA甲酯树脂防水涂料前钢材基材表面必须施工合适的基面处理剂，建议用本公司专为MMA甲酯树脂防水涂料防水涂料开发的基面处理剂ZESD-94防腐防锈防水底，该处理剂可用刷涂或喷涂工艺处理基面，施工1小时后就可喷涂MMA防水涂料。具体请参考相关产品的说明书。

涂层

MMA甲酯树脂防水涂料喷涂施工后可获得 小2mm的干膜厚度。涂料的涂布率根据基材表面的粗糙程度而有所不同。

MMA甲酯树脂防水涂料采用1:1比例（质量比）的双组分无气喷涂设备进行施工。

MMA利甲酯树脂防水涂料用多遍施工工艺可以迅速形成高丰满度涂膜。采用该方法施工，只需一或两道喷涂即可形成工程要求的涂膜丰满度。根据施工方法、施工现场状况以及环境条件的不同，达到所需涂膜厚度所需的涂层道数也各不相同。每施工一道MMA甲酯树脂防水涂料，必须保证前一道涂膜已达到指触干燥。一般在24温度下，所需时间短于15分钟。

施工过程需均匀，且涂膜无孔洞、针孔或鼓疱。MMA在自然中断点如伸缩缝、墙角、墙边、罐壁盖等处可以自中断。已涂装的区域如果未形成自然中断，需预先切出宽度和深度至少为6毫米的锯齿。然后再施工涂料，使涂膜在锯齿处中断。将锯齿周围的邻近边缘用胶带清除掉喷涂过多的涂膜，使表面光滑清洁。

尽快对MMA甲酯树脂防水涂料涂层进行检查，保证表面无微孔、鼓疱或喷涂不匀等现象发生。任何有缺陷的喷涂区应在 次喷涂完工后48小时内再次喷涂。

MMA甲酯树脂防水涂料可提供客户需要的各种颜色。

郑州实创化工欢迎你的咨询与订购

  970501544

推荐油漆配套

金属基面： ZESD-94气相防腐底漆+-MMA甲酯树脂防水涂料.

混凝土基面：JSH配套底漆MMA防水涂料

 参考用量

当干膜厚度1.2-1.5mm时，其用量为2.0-2.3kg/�O

 包装和储存

八一MMA甲酯树脂防水涂料有20KG桶包装。必须储存于阴凉、干燥、有防护条件、避免日光直接照射的地方，并远离明火和食品储存。储存期为自装运起12个月。
