加工定制 : | 是 | 类型 : | 密封圈 |
材质 : | 金属 | 品牌 : | 标马 |
型号 : | 齐全 | 作用 : | 回转密封 |
样品或现货 : | 样品 | 是否标准件 : | 非标准件 |
使用温度 : | 1200 | 使用压力 : | 2200 |
是否进口 : | 否 | 适用范围 : | 轴承 |
性质 : | 耐腐蚀,耐高温,耐高压,耐磨损 |

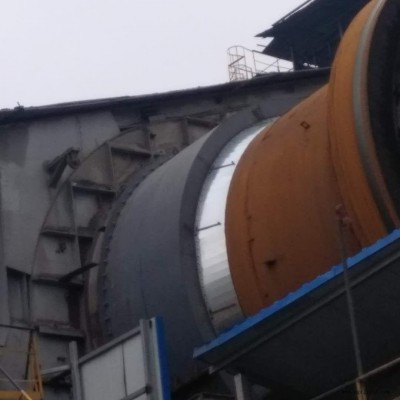

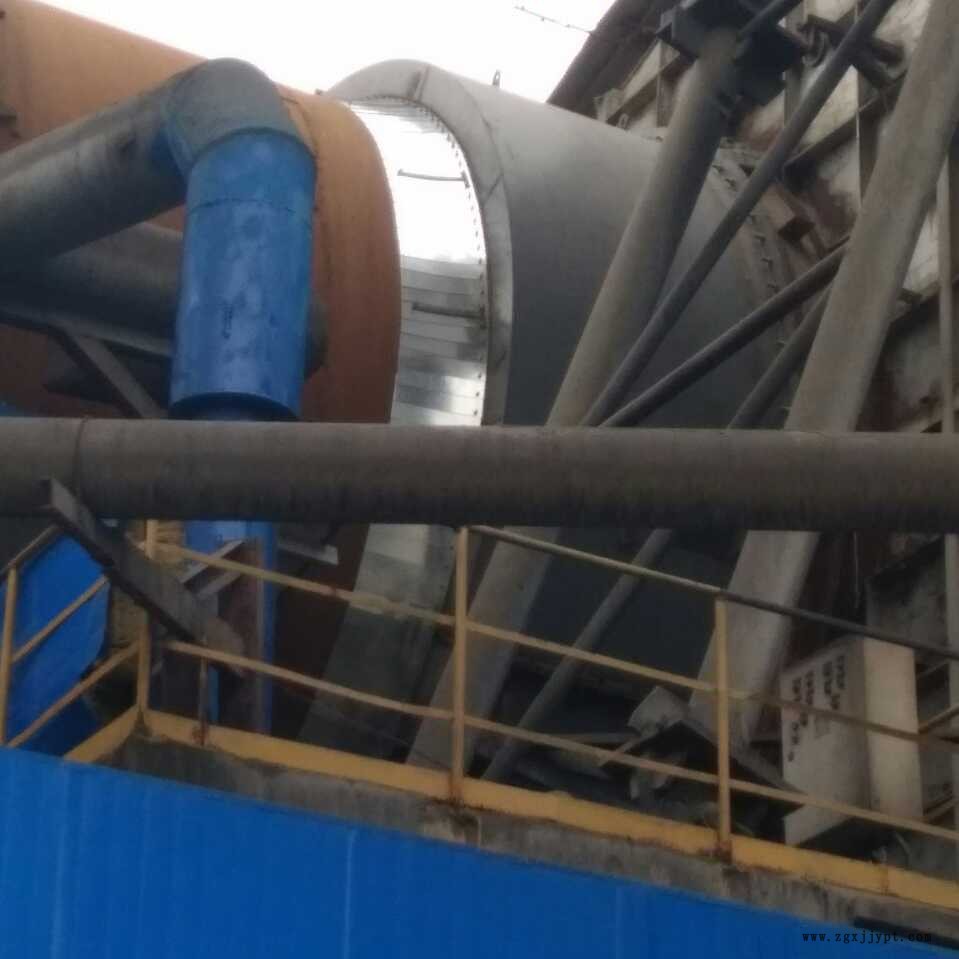

水泥窑头新型气旋密封;
窑头密封背景简介:
回转窑在运行过程中,鱼鳞片密封在粉尘堆积的重力作用下,在下部与冷风套之间形成间隙,有大量的灰尘溢出,上部由于钢丝绳拉力的作用,鱼鳞片磨损快而失效,鱼鳞片与冷风套不能很好的贴合,造成窑头灰沙大。在高温工作状态下,冷风套容易变形。鱼鳞片密封在摩擦时由于冷风套滑板开焊、变形,并伴有不规则的异响声,部件磨损严重。钢丝绳经常从固定扣中脱出,由于高温作业,给维修恢复带来了很大困难。冷却风机出口布置在冷风套下部,对窑口筒体进行冷却。由于是单风道一个出口,只能局限于局部冷却,其冷却效率很差。针对上述问题,本实用新型窑头密封装置要解决的技术问题是窑头灰尘溢出。
新型窑头密封装置简介;

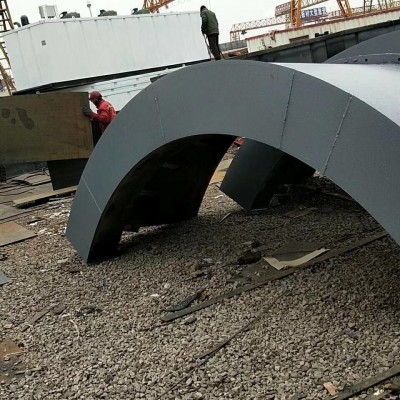

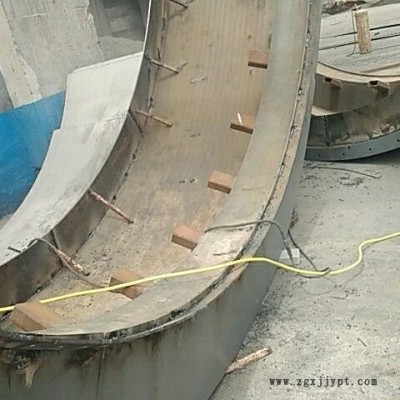

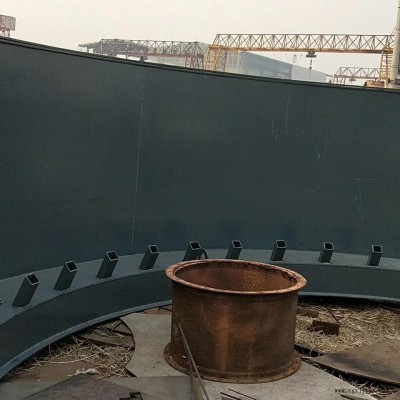

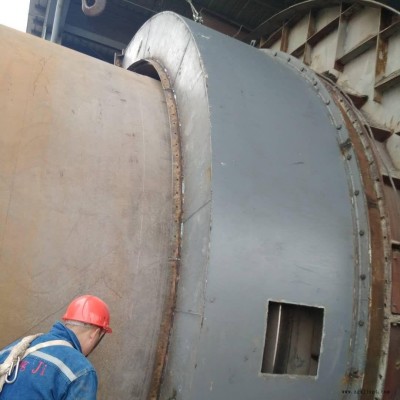

本实用新型窑头密封装置,其特征在于它包含密封罩、冷风箱、迷宫密封板、风道、出风口、支架、固定密封板和锥体法兰和耐热钢鱼鳞片等组成。冷却风进入冷风箱后通过均匀布置的24个环向风冷嘴向冷风套和其余冷风箱之间空隙完成冷却形成气压区,箱体内外设有三道密封,其中两道密封都可以调整间隙在设计时充分考虑到加工、热变形、筒体弯曲等因素,把密封板与冷风套之间的间缝合理的设计到 间缝。同时在冷风套喇叭口外增加一道固定的密封板,形成对旋式迷宫密封,在合理的位置增加漏斗,漏灰管入篦冷机保证风道通畅,在侧部开有相应的检查口,便于检查和维修,为了达到更好的密封在三道密封尾部加装鱼鳞片,做到四道密封。
