回转窑迷宫式密封

回转窑作为煅烧设备，其热工制度稳定与否，直接影响着产品的质量和数量。从工艺角度来说就是要保持平衡，也就是说要保持空气质量、燃料量和物料量的一定比例关系。回转窑石在负压下操作的，凡是有空隙的地方，空气就要进入，尤其在窑尾处，吸入大量冷空气，平衡就遭到破坏、窑内空气携带物料外泄，增加窑尾分解炉的燃烧损耗，窑尾结皮堵塞，并增大风机的负荷；同时当窑尾产生物料栈积时，会大量溢出，严重影响生产环境，造成浪费，为了解决这个矛盾，就需要采取密封措施。

    常见的窑尾密封结构形式有迷宫式和端面接触式。迷宫式密封装置结构简单，没有接触面，不存在磨损问题，同时不受筒体串动的影响。从目前的使用情况看还没有发现哪一种密封装置是 无缺的，因为它处在复杂且恶劣的工况下，窑体既回转有上下串动，有时还出现弯曲，窑体端部摆动，以及严重的粉尘和高温环境。因此，窑尾密封装置对回转窑的生产起到重要的作用。

    迷宫式密封的结构的基本原理及改进

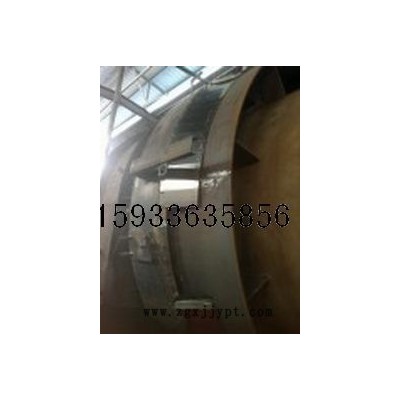

    迷宫式密封的基本结构形式有径向和轴向两种，原理如下图。气密封件主要有静止迷宫环合活动迷宫环构成，前者固定在不动的构筑物上，后者则固定在通体上。由于空气通过弯曲的通道，产生流动阻力，从而减少漏气量，实现密封防护。迷宫是密封的主要优点是结构简单，没有金属接触，因而不易磨损。但为了避免动、静密封圈在运动中发生接触，考虑到筒体的热胀冷缩、转动、弯曲、径向跳动等因素，迷宫式密封不论在径向和轴向的预留间隙都不可酞小，因此其密封效果不是很理想，值适用于压力小的场合或与其它密封结合使用。

回转窑迷宫式密封

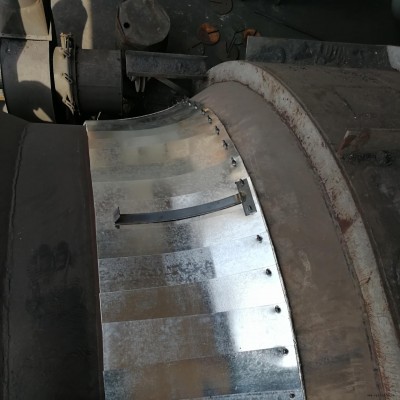

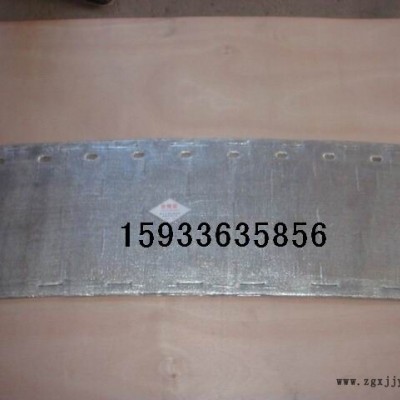

    随着工艺技术的发展，原有的迷宫式密封结构发生了很大的变化。如下图这种密封结构就是在原有的迷宫结构 增加了一组弹簧板。弹簧板结构是由内外两层钢片组成，且中间加入了耐高温切能很好阻隔空气的 酸纤维毡。因此，这种结构起到了双重防护，密封效果更好，空气效果更好，空气和物料不容易外泄，故应用更加广泛。
