       色母粒过滤专用振动筛的筛面直径为400-2000mm的轻型筛分设备，因其是 常见的振动筛分设备，所以很多用户直接称其为振动筛，也有部分地区用户或振动筛厂家称其为筛分机、筛粉机、振荡筛等，色母粒过滤专用振动筛采用立式振动电机作为激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，所以得名三次元旋振筛。

       该设备可根据客户不同需求1-5层同时使用，筛机1-5层、304不锈及碳钢材质等各种型号齐全，可满足各种粉末、颗粒筛分需要求及液体过滤需求，也可设计为闸门式旋振筛、加缘式旋振筛等机型。

色母粒过滤专用振动筛工作原理：

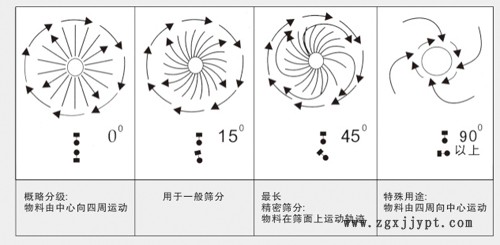

      利用YZUL立式振动电机作为激振源，通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动，并传递到旋振筛的筛面上；物料通过入料口进入设备内，根据不同物料筛分要求，物料经过1-5层采用不同目数的金属编织筛网的筛分层，在这个过程中，位于各层的筛网下的清网装置(弹跳球）通过频率振动不断撞击筛网，使筛网上层物料能够顺畅的透网筛分，并有效解决了物料堵网问题出现，不同目数的物料通过各层对应目数的筛网后在各层的出料口排出， 终实现筛选除杂或过滤分级的目的。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹，具体如下图：

      三次元旋振筛应用广泛，适用于化工、医药、粮食、食品、金属、冶金、矿业、公害处理等众多行业的筛选分级过滤生产工艺，以下针对各行业选出一些代表性物料举例说明旋振筛适用范围。

化工医药行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等；
粮食食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁、小麦、玉米、大豆、花生等；
金属冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等；
公害处理行业：废油、废水、染整废水、助剂、活性碳等。

1.部件结构无死角，拆装便捷，易于彻底清洗、消毒；

2、设计精巧耐用，噪音低，可连续作业，物料可360度方向自动排出；
3、筛分精度 率高，适用筛分过滤各种粉末、颗粒、粘液等物料；
4、筛网寿命长，更换便捷，规格可任意配置，筛分 细达500目（28μm），过滤 细达5μm；
5、专用立式振动电机为激振源，无机械传动，能效高，易调整，质量可靠，稳定性高；
6、整机封闭性能好，粉末不飞扬，液体不泄露，可单、多层同时使用， 高可达5层。

色母粒过滤专用震动筛安装与使用：

一、机械安装
      当本机械被移到特定位置后，视使用者需要是否把机械固定，但注意本机械必须处在水平位置，否则，可能会影响本机械连运转。机械之电源线必须要与保护电机装置设备之开关相连接，如磁性开关等。

二、动转前检查
1、机身是否处在水平状态。
2、机座是否固定妥当。
3、细网是否铺平。
4、机身框架的束环螺丝是否锁紧。
5、进料管与筛网间的距离是否足够。
6、机身是否接触到其它物品。
7、电源是否接好。

三、运转时注意事项
1、是否异常杂音。
2、电机是否依机身箭头所示方向转动。
3、电机电流是否正确，是否单相运转。
4、细网是否酞松。

四、试运转
如果“ 项”所示之各款都没有问题，则可以把少许需要筛分或过滤之原料，倒入筛网中心位置，视原料之流动方向、角度、速率及处理等加以调整机械。
1、配置特殊胶环及弹跳球。
2、调整下部重锤的角度。
3、加重上部重锤的重量。

五、下部重锤的调整方法
      依各种原料性质的不同，为达到 筛分效果，可经由调整上下重锤的相位角，以有效改变原料的运动轨迹，延长或缩短原料在筛网上的时间。
      调整重锤部分，基本上只是调整下部重锤，上部重锤不需要变动。例如 页图表中的 栏说明情形，当上下重锤的夹角由零度调整到十五度时，必须依电机转动的方向调整下部重锤比上部重锤 十五度的夹角。

六、换网
1、换细网方法
⑴、先把束环螺丝松掉，卸下上框，把已破损的细网去下，代之以新的细网。
⑵、把细网平铺在母网上，重新把上框放回原位，在四周用手把细网拉紧，在机身对边两端上框与下框的框缘处，各用一把 钳，将上框和下框夹紧。
⑶、把四周突出框缘处的细网除预留两公分外，其余全部剪掉。
⑷、束环重新套上，松掉 钳，把束环螺丝钩好锁紧。
⑸、用软锤子均匀敲打束环四周，再将铜螺母锁紧，换细网即告完成。如果在换网过程中，有把母网架及动孔板取下，则装回时须注意动孔板必须确实嵌入网架底面的凸缘内。
2、换母网方法
母网如破损，可自行修理，如果无法修理，请寄送会本公司修理，建议多准备一组母网备用。

色母粒过滤专用不锈钢振动筛产品尺寸技术参数：
