深圳市众全科技有限公司

型号：ZQ-JXS-01

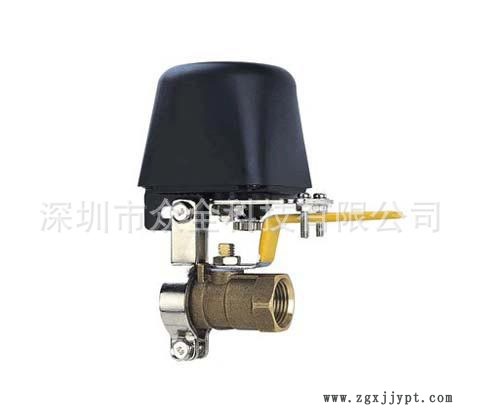

机械手产品说明：

1、适配各类燃气报警器,适配4分、6分、1英寸等不同型号新旧、管道燃气球阀、蝶阀等。安装方便,无须更改燃气管道原设计配置,用户可自行安装.

用于管道燃气球阀，无需更改燃气管道原设计配置，新旧燃气管道均适用，安装维修也可以不用麻烦燃气公司。

配以燃气钢瓶专用球阀，用于瓶装燃气的自控

高度安全 使用方便

直流12V、24V，交流12V安全电压；绝缘、密封、阻燃外壳；

抗无线电干扰。 燃气泄漏报警时，快捷可靠自动关闭入户总阀，彻底切断气源，高度安全。

电动、手动兼容，使机械手能自动及按钮电动开关，在停电、维修时可手动开关阀门，倍增安全方便。 使用方便，寿命长

2、带自动、手动转换离合器。

3、外型尺寸：100mmX90mmX70mm

4、额定电压：DC12V

5、工作电压：DC8V-DC16V

6、工作电流：20mA-350mA-1000mA

7、工作功率：0.24W-4.5W-10W

8、扭    矩：40kg

9、自动关阀时间：3-8秒

10、电动开阀时间：3-8秒

11、绝缘电阻：大于20MΩ

12、耐    压：DC600V

13、工作环境：温度 -25℃～+85℃ 湿度小于95%

安装指南

1、对管道燃气用户，于原入户总球阀应尽量设计安装在便于手动开关操作的位置。阀门控制机械手应装于原入户总燃气球阀上，两片支架半圆部夹持着阀门无手柄一端的六万或八万上，两片支架长柄夹持住机械手的安装耳，注意带螺孔的一片支架的长柄端部应夹在安装耳有导向条的一侧，用两只M6*16的六角螺栓拧入支架两端螺孔，将两支架初步装好，先不要拧紧螺栓：将两转臂螺钉对称卡持好阀门手柄两侧边，用十字螺丝起和7#又扳手拧紧两只M4螺母；此时注意调节支架三维位置，使机械手输出轴和阀门轴中心线尽量同轴线；用10#叉扳手或梅花扳手，用套筒扳手拧紧两只M6*16六角螺栓。机械手外壳不要紧贴墙面，应距墙面一手掌厚(20mm)以上安装。机械手电流引线和燃气报警器电流输出引线联接，红色接“+”极，黑色接“一”极。

2、瓶燃气用户，应将原减压阀拧下，将带钢瓶专用球 阀的机械手装于原钢瓶角阀和减压阀之间，拧紧即可。

3、若选用阀门控制盒，应用螺钉或不干胶安装于离机械手和燃气报警器位置适中便于操作的墙壁上。

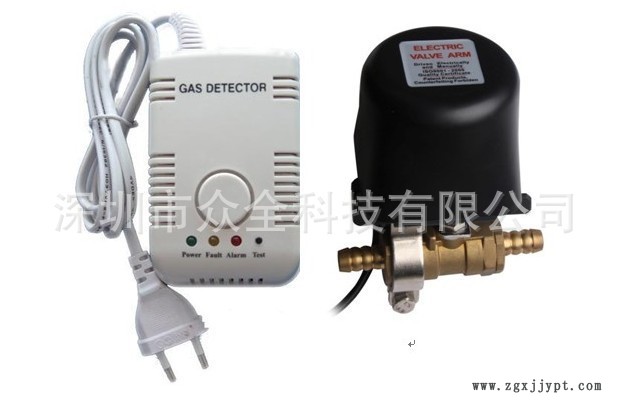

燃气报警器联动机械手、机械手厂家、联动机械手价格

公司长期供应消防火灾报警系统、缆式线型感温电缆、分布式光纤测温系统、火焰探测器、消防电源、消防烟雾报警器、防爆报警类产品、家用燃气报警系统，智能安防产品、工业气体报警系统（可燃气体、有毒气体）、消防广播电源、其它消防联动设备等. (产品证书齐全,质量保证,)
