品牌:兰达
起订:1个
发送询价
| 加工定制 : | 是 | 种类 : | 软磁性材料 |
| 电流特性 : | 直流 | 品牌 : | 兰达 |

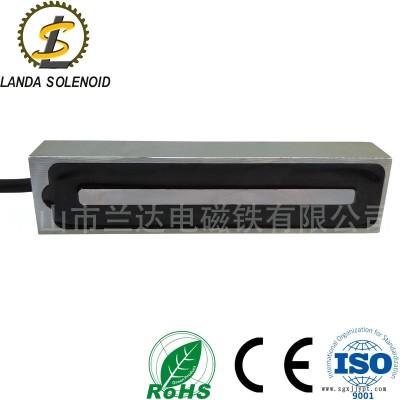

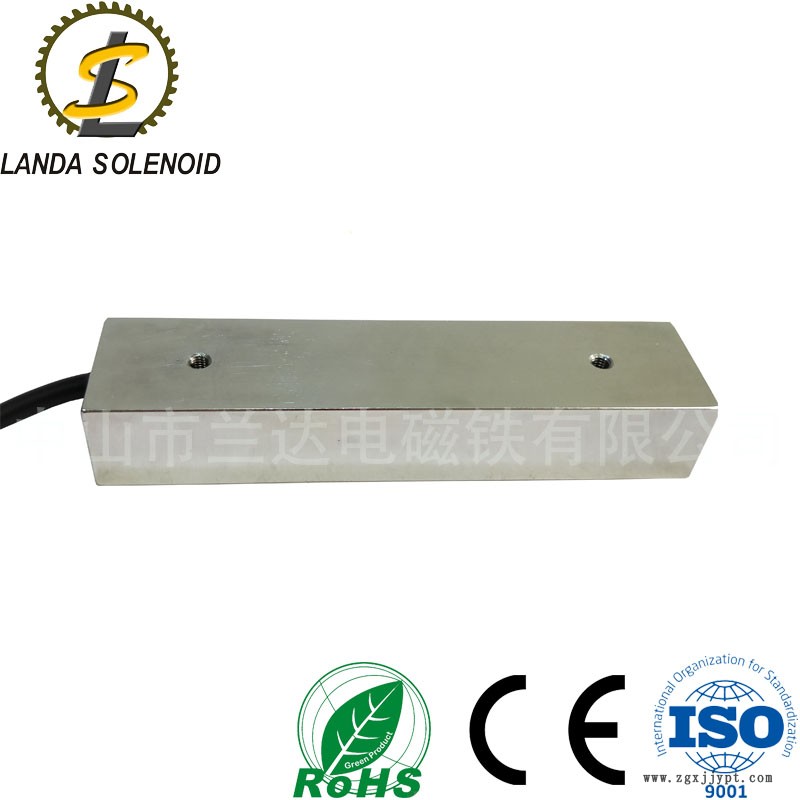

| 型号 : | H1503525 | 用途 : | 自动电器 |
| 规格尺寸 : | 150*35*25 | 初吸力 : | 500N |
电磁铁设计的必需参数
电磁铁设计的必需参数
一、行程的概念:
动铁芯相对于完全吸入位置的位移，见下面的图示：
二、力量:
电磁铁通电就会产生力量,在相同功耗下，不同大小的行程位置力量的大小不同；在行程相同情况下，不同功耗力量也会不同；不同的功耗对应不同通电率（既是占空比）。通常规律是：⑴行程↑力量↓(⑵功耗↑力量↑。在电磁铁应用时，应考虑安全性能，即对力量的测试应是电磁铁在一定通电率下，温升稳定后所测得的力量即为电磁铁的力量，一般情况下，初始力量是温升稳定后力量的1.5倍左右。如产品的通电率很低（只有几次通断，而且时间非常短）则可将安全系数降低至1.2倍。
三、通电率:
通电率的概念如下公式所示。即表示通电时间（On time）除以一个周期的时间（On time + Off time），通电率的通俗叫法为占空比。例如：一个电磁铁的通电时间为1秒，断电时间为3秒，那么它通电率就为1/（1+3）＝25％
通电率是一个非常重要的参数，因为当电磁铁被激励是会导致线圈发热，如果发热过大会烧毁线圈。负载周期或者长通电时间,以及电磁铁的功率和散热决定了电磁铁工作时的温升，同时也决定了通电率。
电磁铁使用范围：
电磁铁主要用于航空航天、机械、冶金、矿山、造船、电力电子、煤炭、矿山、电动工具、交通、起重运输、家电、电机、门锁、纺织、游戏机、医疗器材、健身器材、办公设备、售货机、智能玩具、建材、化工、塑料、玻璃、陶瓷、水泥、造纸、食品、饲料、水处理等行业生产商、经营商，专业买家、海外贸易商、高等院校、科研院所及其它相关行业
