| 形状 : | O型密封圈 | 是否标准件 : | 非标准件 |
| 型号 : | 600 | 适用范围 : | 门窗 |
| 性质 : | 耐高温,耐磨损 | 用途 : | 孔用密封,防尘密封,水封 |
| 品牌 : | 红海 |

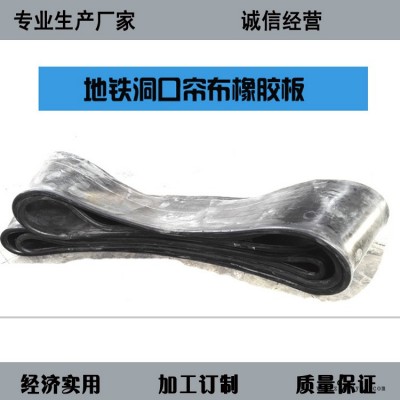

红海橡塑盾构机帘布橡胶板600 密封圈 减震密封圈 橡胶板帘布
通过对帘布橡胶板正反安装的拉伸率、折叶压板可靠性以及帘布橡胶板与盾构机贴合程度分析，可以发现在盾构整个始发过程中，盾构机与帘布橡胶板紧密贴合，帘布橡胶板在 36 cm 折叶压板的紧压下，帘布板能够很好地起到防水作用。在研究过程中也可以清楚地看到，帘布橡胶板正装可
以与盾构机紧密贴合，水土及浆液在帘布橡胶板凸起物作用下，能够更为有效地紧压在盾构机上，使得盾构机在始发过程中更有效地起到止水作用。
由于帘布橡胶板尺寸比盾构机小，所以在盾构机始发掘进过程中，必然存在着帘布橡胶板的拉伸变形。经过拉伸的帘幕板可以更为有效地贴合盾构机，橡胶帘布板与盾构机之间密贴情况直接影响洞门防水质量。盾构机始发过程中，折叶压板作为帘布橡胶板的支撑结构，它的节点、角度直接影响了整个防水装置的受力。为确保在水土压力的作用下橡胶帘布板不出现翻边、漏水现象，
折叶压板的折角、灵敏度显得尤为重要。帘布橡胶板有一定的拉伸率，图纸材料设计中明确帘布橡胶板拉伸率不差过 28.8%。超过设计拉伸率，帘布橡胶板会发生不可逆拉伸变形。根据现场实际操作过程，对帘布橡胶板的安装从上述 3个方面逐步对比分析。
红海橡塑矩形顶管机出始发井帘布橡胶板590设计
盾构机在始发过程中，在洞门处安装帘布橡胶板+折叶压板组合而成防水密闭装置，可以有效规避洞门涌沙、涌水的风险，且防水性能好、易安装、连接可靠、稳定牢固，见图 1。这种组合防水密闭装置，将帘布橡胶板穿在洞门钢环螺栓上，通过折叶压板压紧， 终将盾构机严密包裹，从而
达到止水效果，目前已在各大城市地铁施工中广泛应用。

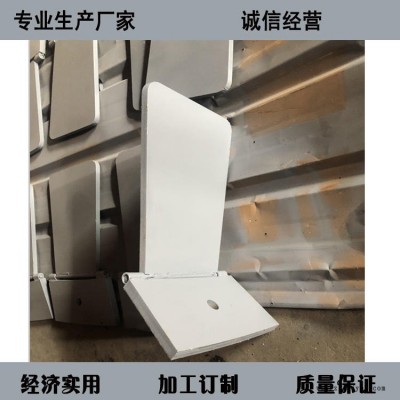

对于常规盾构始发而言，洞门防水是整个盾构始发的控制，除了处理好洞门加固、端头降水、周边河流明水等风险源之外，控制好洞门自身防水措施显得尤为重要，洞门通常在车站施工过程中同步预留，采用预埋钢环形式，与钢环配套防水措施即折叶式压板+帘布橡胶板。帘布橡胶板 + 折叶压板是利用 M 20 mm 螺栓将其固定在洞门预留钢环上，帘布橡胶板为该装置主要防水构件，而
折叶压板主要作用为压紧帘布橡胶板，防止在盾构机推进过程中翻边。沿帘布橡胶板圆环方向共布置 72 个螺栓，橡胶帘布板圆环宽度 68 cm，厚度 2 cm，在盾构机开始掘进后，帘布橡胶板及折叶压板内翻，经过折叶压板挤压，使得整个帘布橡胶板箍在盾构机壳体上，防止刀盘侧面泥水沿洞
门进入工作井，达到洞门防水的效果。
盾构出洞装置包括帘布橡胶板 圆环板 扇形翻板 及相应的连接螺栓和垫圈
安装顺序帘布橡胶板- 圆形板- 扇形翻板
阐述了在地铁盾构始发过程中，洞门防水施工质量控制的重要性。在盾构始发过程中，利用帘布橡胶板 + 折叶压板组合防水密封装置堵住盾构机与洞门之间的间隙，防止盾构机刀盘开挖面的软土或泥水通过该建筑空隙进入施工工作井，从而确保掌子面土体自立性，有效防止洞门坍塌。
帘布橡胶板反装，虽然使得帘布橡胶板拉伸率增加，但是与盾构机贴合有间隙，止水效果不及帘布橡胶板正装。
红海盾构始发帘布橡胶板520+折叶压板组合防水密封装置 洞门帘布橡胶板又叫橡胶帘布、帘布密封圈、帘布胶板、帘布密封垫
橡胶帘布板安装过程中，一定要左右两侧同时安装，一侧安装过快，会导致另一侧安装起来很困难，整个安装工期就会拖长。安装到一定部位，需要拆除脚手架横杆，将帘布下放，以满足钢环下部安装帘布。脚手架只拆除横杆，将横杆拆除后，将橡胶帘布下放到横杆以下，再将横杆重新安装固定，然后拆除下一根横杆，按层拆除，边拆边安。安装过程中，要充分考虑借助外力，节省安装时间。
红海橡塑矩形顶管机出始发井帘布橡胶板590设计盾构出洞装置包括帘布橡胶板 圆环板 扇形翻板 及相应的连接螺栓和垫圈
安装顺序帘布橡胶板- 圆形板- 扇形翻板
