| 工艺类型 : | 注射成型模 | 模具分型面数目 : | 两个 |
| 型腔数目 : | 多型腔模具 | 模具安装方式 : | 固定式模具 |
| 适用范围 : | 电子 | 主要加工设备 : | 注塑机 |
| 加工设备数量 : | 20 | 加工能力 : | 90000套/月 |
| 质量体系 : | ISO9002 | 排列方式 : | 立卧复合式 |
| 加工定制 : | 是 | 品牌 : | 鑫博 |
| 系列 : | 矿用电缆冷补器 | 包装规格 : | 20套 |
| 粘合材料类型 : | 橡胶类 | 有效物质≥ : | 99% |
| 剪切强度 : | 98 | 规格尺寸 : | 2.5-95 |
| 保质期 : | 2年 | 执行标准 : | MT351 |
| CAS : | 96 | 工作温度 : | 凝胶时间（15-30℃）6-8 |
| 粘度 : | ≥5.0 | 固化方式 : | 常温 |
| 产地 : | 扬州 | 有效期 : | 24个月 |
| 功能 : | 电缆修补、灌封 | 用途范围 : | 矿用橡套电缆护套修补和接头灌封 |
| 特色服务 : | 产品质量三包服务 | 开放时间 : | 2006 |
| 产品货号 : | BF-1096 | 订货号 : | BF-1096 |
一、FCS矿用电缆冷补器性能及优点：

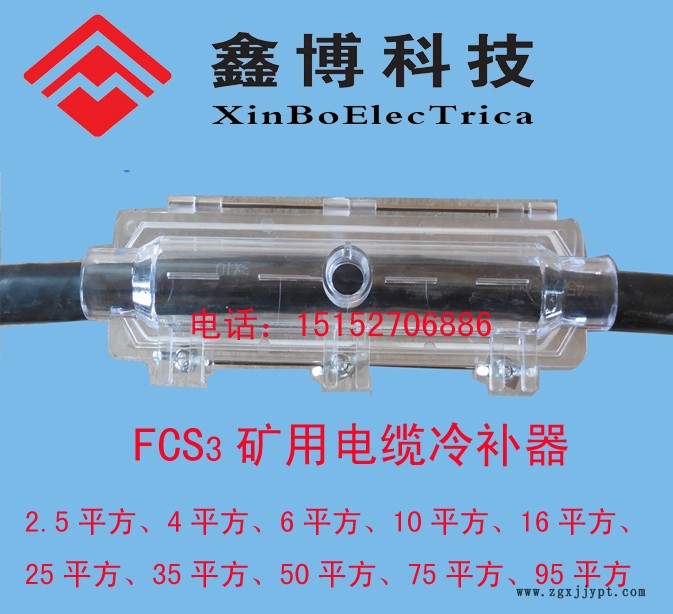

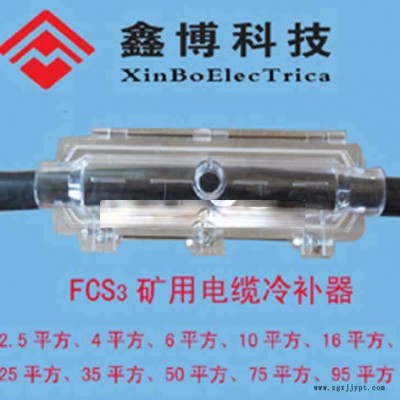

扬州鑫博电气科技有限公司专业生产FCS3矿用电缆冷补器、矿用电缆冷补胶、FCS3系列矿用电缆冷补器（和电缆冷补胶配套使用）适用于修补10千伏及以下各种电缆。电缆终端、中间连接及电缆运行过程中因受拖、挤、砸、冲击或炮崩等原因造成电缆护套破损皆可用此冷补器进行修补。
二、矿用电缆冷补胶产品特点：
1、FCS3矿用电缆冷补器是各种电缆专用冷补器具。
2、结构新颖、透明度高、经久耐用、携作简便、可随时随地修补各种电缆。

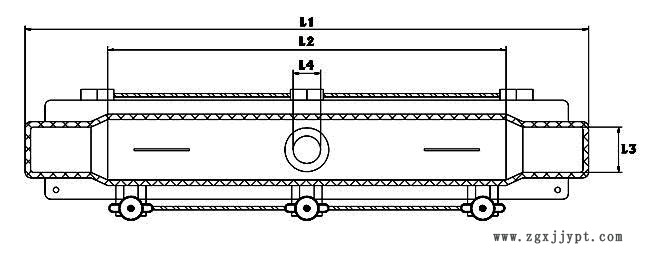

三、矿用电缆冷补胶外形尺寸
型号 | L1（mm） | L2（mm） | L3（mm） | L4（mm） | 配用电缆 |
FCS-2.5 | 205 | 145 | 15.5 | 12 | U3X2.5 |
FCS-4 | 260 | 180 | 18.8 | 12 | U3X4 |
FCS-6 | 260 | 180 | 20.5 | 12 | U3X6 |
FCS-10 | 285 | 205 | 24.2 | 14 | U3X10 |
FCS-16 | 300 | 220 | 26.5 | 14 | U3X16 |
FCS-25 | 305 | 225 | 31 | 14 | U3X25 |
FCS-35 | 400 | 355 | 37 | 14 | U3X35 |
FCS-50 | 410 | 315 | 42 | 14 | U3X50 |
FCS-70 | 440 | 340 | 47.3 | 14 | U3X70 |
FCS-95 | 460 | 360 | 52.3 | 14 | U3X90 |
四、矿用电缆冷补胶安装
1、待修补电缆停止送电，清除待修理电缆破损处及周围表面上的污垢和煤粉，检查护套破损部位情况。
2、修补电缆时，按照图1及表1（参考尺寸）规定切除电缆破损护套层，将修补段削成锥形，打毛，保持洁净、
图1 电缆护套层的剥除示意图
电缆横截面mm | 剥除护套长度L1mm | 锥形长度L2mm | 锥形长度L2mm |
2.5-6 | 60-200 | 20 | 20 |
10-35 | 110-300 | 30 | 30 |
50-70 | 180-350 | 40 | 40 |
95 | 250-400 | 50 | 50 |
图1 电缆护套剥除尺寸

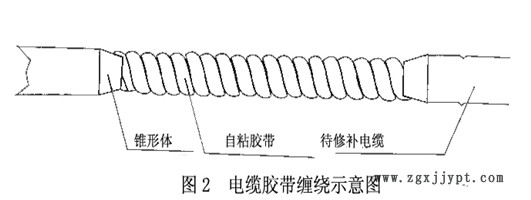

3、在修补段两端锥形面上部用自粘胶带缠绕4圈左右，以便增加修补的护套层厚度。如图2所示。
4、将修补段电缆尽量拉直，置于水平，根据修补电缆的外径大小，选取电缆冷补器具。
5、拧开电缆冷补器上的元宝螺帽，翻开带有注胶口一方，将需修补的电缆段放于冷补器中，固定好后合上冷补器，拧紧元宝螺帽，装好如图3所示
6、将配好的电缆冷补胶徐徐的倒入注胶口，因本电缆冷补器呈透明状，可清楚的看到电缆冷补胶的填充状况，电缆冷补器内的气体通过注胶口两边的排气孔，排出器具外，当电缆冷补器腔内充满胶料，且注胶口两侧胶液快溢出时，停止浇注。如胶液液面有下降，应当立即补充胶料。
7、电缆冷补胶注满后，等半小时后，松开冷补器的元宝螺帽，从电缆上取出冷补器（胶料不会和冷补器粘在一起），取下的电缆冷补器可重新使用。
五、矿用电缆冷补胶注意事项
1、橡套电缆在修补过程中一定要停止送电。
2、修补电缆时应尽量选择干燥的地方，避免睡份和混合物的影响。
3、刚修好的电缆初始强度不酞高，应避免强度弯曲、挤压，但电缆可以送电运行。
