| 产地 : | 北京 | 品牌 : | 新益品牌 |
| 功能 : | 环氧 防腐 | 规格 : | 21+7kg/组 |
| 材质 : | 环氧 | 适用范围 : | 用于钢筋混凝土裂缝灌缝修补，混凝土墙面 |
产品特点
1、本品呈液体状，易于进行混凝土细小裂缝的修复。建筑物及结构受损后，经灌注胶补强后，能有效恢复其整体性，外观不受损伤，且具有良好的韧性及抗冲击性。
2、本品固化后粘接强度大，固化时基本不收缩，且具有良好的抗水、油、碱及稀酸介质的能力。
应用范围
1、应用于钢筋混凝土裂缝灌缝修补，混凝土墙面、 楼面、地下室裂缝的灌注修补施工。

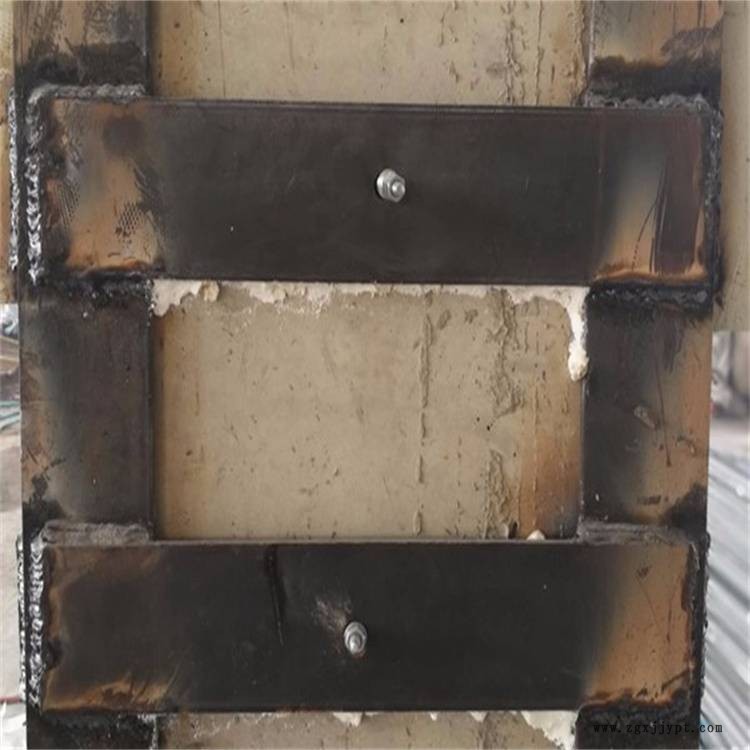

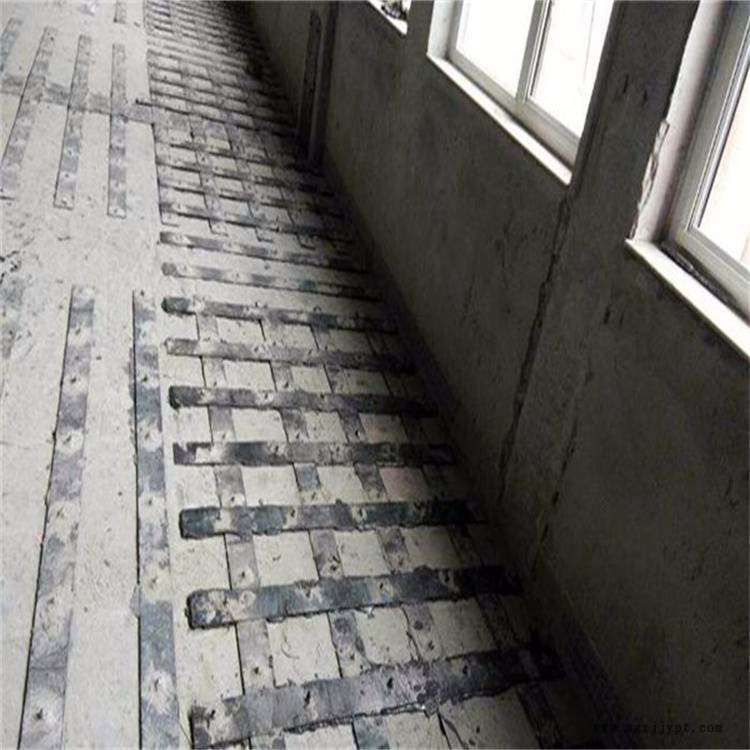

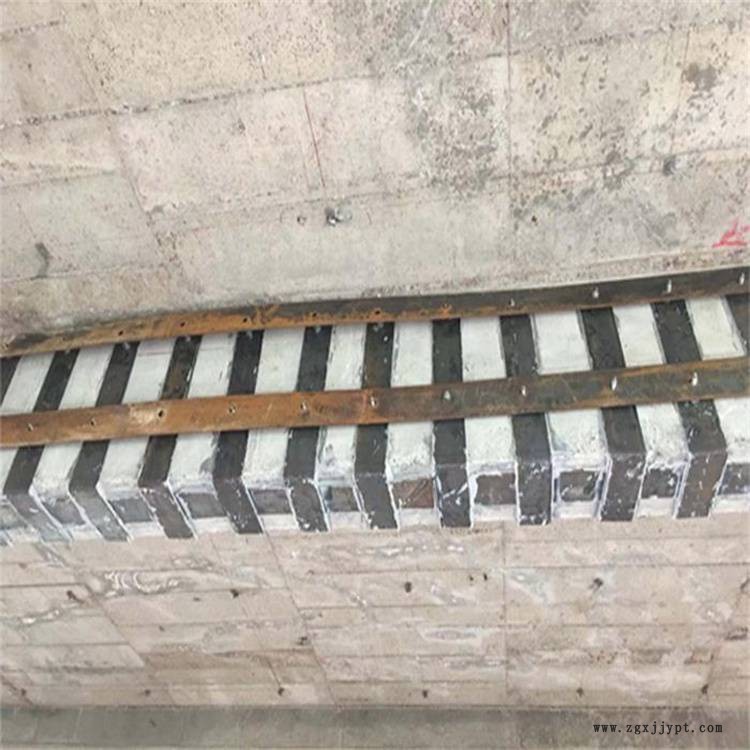

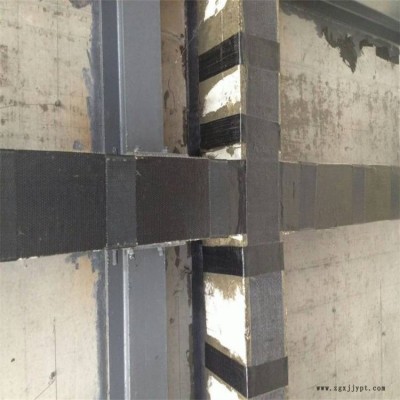

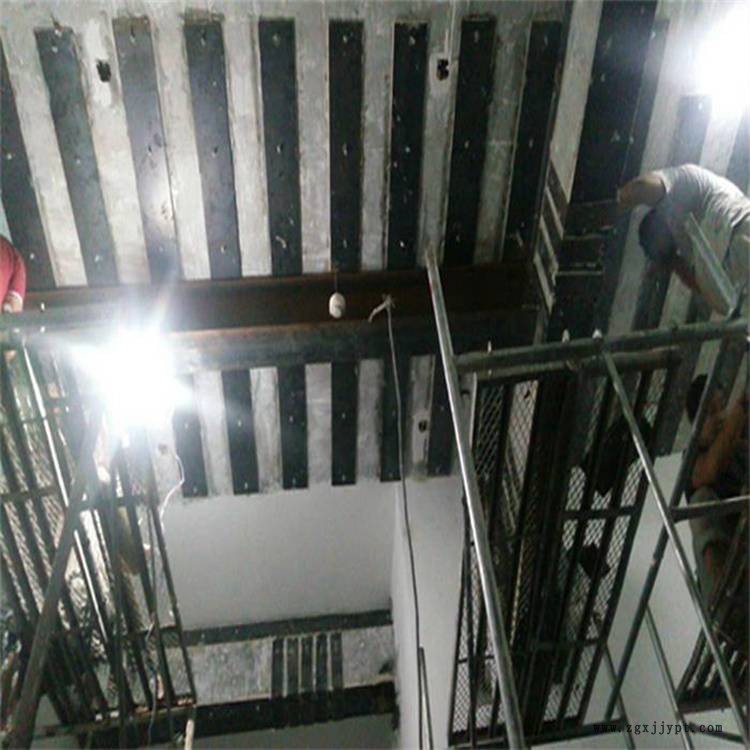

2、广泛应用于外包钢粘钢加固工程。
执行标准 GB50367-2006
性能指标
胶体性能 | 抗弯强度（Mpa） | ≥65 |
拉伸率 % | ≥1.3 | |
弹性模量（Mpa） | 4.0×10³ | |
粘接性能 | 钢 — 钢剪切强度（Mpa） | ≥10 |
钢 — 钢拉伸强度（Mpa） | ≥33 |
施工说明
1、钢板及混凝土粘贴面应进行表面处理，钢板表面进行除锈、打磨，并用丙酮擦拭干净，混凝土表面应进行打磨处理，吹风机清除灰尘，并用丙酮擦拭干净。
2、该胶在室温（25℃）时，甲乙比例按2：1使用，可操作时间为（30~45）min，如高于此温度，可操作时间变短。配胶前，先将甲、乙两组份胶分别在各自桶内搅拌2~3分钟。然后按照甲组份：乙组份=2：1的比例称量好后倒入容器中，进行搅拌至色泽均匀（一般3~5min）即可，冬季或气温较低时，可适当减少甲组份比例，此时可操作时间变短。（注：在搅拌甲、乙两组份胶时，不能同时使用同一个搅拌棒。）
3、每次搅拌的胶水数量不得超过5kg，以2kg为宜。
4、按设计图要求进行灌注施工，对容易流失胶粘剂的各个部位用胶泥进行封墙，以防止胶液流失。
5、 在选用压力注胶时，一般压力泵的压力应为0.2~0.3Mpa。不应超过0.5Mpa。
6、该胶 低使用温度为5℃，如低于此温度，应采取必要的升温措施。
7、在施工过程中，如不慎溅到皮肤上或眼睛里应立即用大量清水冲洗，严重者应及时就医。
包装储运
1、本品不属于易燃危险品，可空运、海运、铁路、公路运输。
2、本品在储存、运输、装卸时应轻放，防雨淋，防爆晒，不得倒置。
3、本品在常温下储存12个月，各性能均无明显变化，如超出12个月，经检测合格，仍可使用。
4、乙组份在长贮存过程中容易出现变色现象，属正常，不影响产品基本性能和使用。
郑重声明
本资料中所提供的数据是基于我公司现有的知识、经验和条件，我们所进行的试验不可能完全囊括所有使用过程中可能产生影响的大量因素。本产品使用超出厂商控制，本公司不承担由于使用不当而产生的任何责任，使用时敬请参照本品说明书，相关问题请咨询当地经销商或本公司技术服务部门。
