北京新益世纪建材有限公司

北京新益世纪建材有限公司生产销售：高强无收缩灌浆料，高强无收缩环氧灌浆料，

改性环氧灌浆料，聚合物砂浆，混凝土加固砂浆，混凝土修补砂浆，TD道钉锚固剂，高强耐磨料

，孔道压浆料、压浆剂，RC聚合物加固砂浆，A级改性环氧树脂胶，粘钢胶，植筋胶，灌注粘钢胶

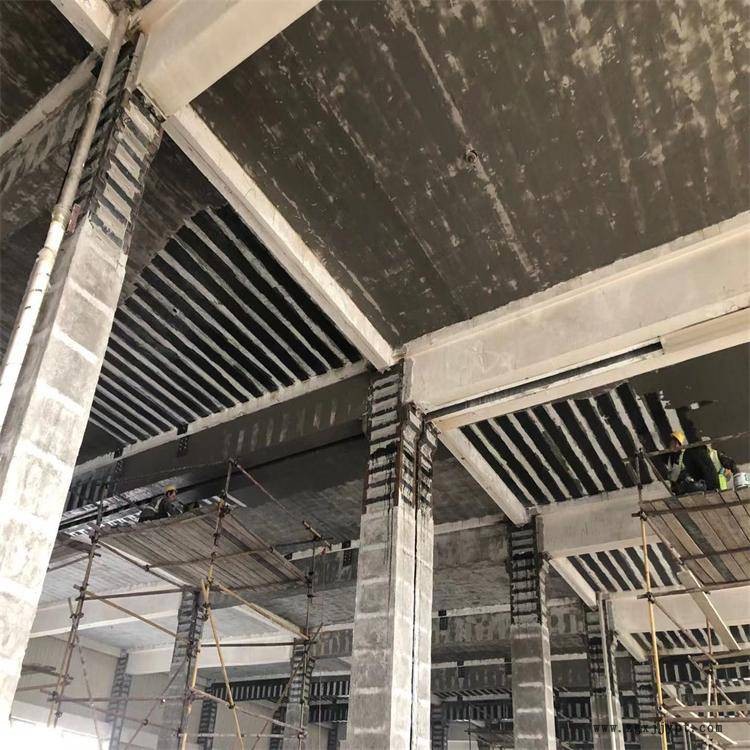

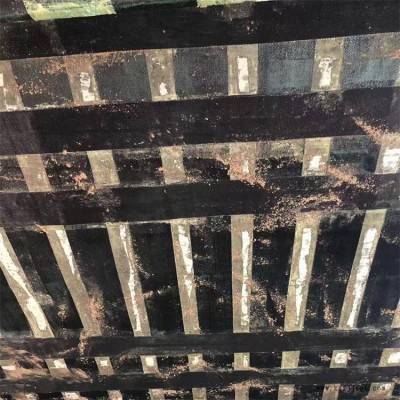

碳纤维胶，碳纤维布等建筑，加固，修补，二次结构材料厂家

改性环氧树脂植筋胶A级

产品特征

　　1、改性环氧类树脂，不含笨乙烯，安全无毒。

　　2、抗酸碱性、耐老化，耐热性能好，不蠕变。

　　3、抗震性能优，使用方便快捷、安全环保。

　　产品用途

　　1、混凝土、岩石、砖墙等基材的加固补强。

　　2、各种基础设备固定安装和建筑物结构改建、扩建工程。

　　3、建筑结构补强建筑物框架植筋。

　　4、幕墙支架固定钢结构与砼的锚固连接。

　　5、设备基础固定、高架道路隔音板和护栏固定。

　　6、隧道管线固定、剪力墙植筋桥、混凝土路面修复。

　　应用优点

　　1、后植钢筋达到高强承载力，效果形同预埋钢筋。

　　2、无膨胀应力，可进行小边距及小间距安装。

　　3、触变性优，垂直作业不滴漏、不垂流。

　　4、硬塑包装，未用完的胶可再次使用，不浪费。

　　5、施工方便，快速凝固，节省工时。

　　施工说明

　　施工步骤：钻孔→ 清孔 → 注胶 → 钢筋植入 → 等待固化。

　　1、钻孔：深度一般为钢筋直径10~20d左右，直径大于钢筋4~8mm。

　　2、清孔：清除混凝土内的粉末（三刷三吹）。

　　3、钢筋处理：钢筋表面杂物清理、除锈。

　　4、注胶：用注胶枪将胶从孔底部注入，胶量占孔深2/3。

　　5、植筋（锚固）：将钢筋或螺栓同方向慢慢转动插入孔内，固化后进入下道工序。

　　包装储运

　　1、本品采用双塑料硬管包装，360ml/支。

　　2、本品非危险品，可安一般化学建材运输。运输途中不得曝晒、雨淋或损坏包装。

　　3、本品应避光储存在阴凉（5~25℃）、干燥的库房内，储存期12个月。

环氧粘钢胶

产品特点

　　1、本品强度高，特别是“钢-钢”粘接抗剪强度及“钢-混凝土”粘接抗剪强度高，具有良好的韧性及抗冲击性能。

　　2、耐老化、耐酸碱性能好，收缩率可降到1%以下，粘接件的尺寸稳定性好。

　　应用范围

　　1、应用于粘贴梁、柱等各种预制构件。

　　2、应用于各种构件裂纹的加固施工。

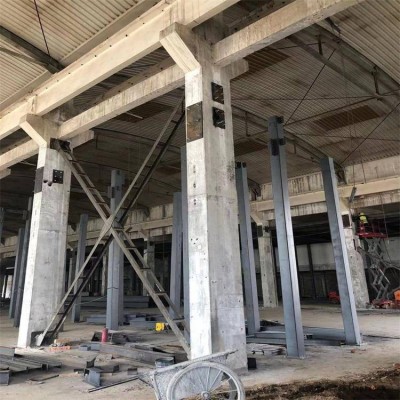

　　3、应用于粘接钢板与梁表面的加固施工，以提高负载能力。

　　4、应用于托架、楼梯、人行道边石等有关建筑构件、建筑材料、装修材料的粘接施工。固化后该胶在所适用的温度为80℃， 低温度为-40℃。

　　执行标准 GB50367-2006

　　性能指标

　　施工流程

　　混凝土、钢板表面处理→ 固定构件选择及制备 → 结构胶配料及调胶 →涂敷结构胶及粘贴 → 固定、加压、固化 → 拆除固定加压构件 → 质量检测及防腐。

　　施工说明

　　甲组份：乳白色粘稠膏状体，乙组份：灰黑色粘稠膏状体，混合后密度1.7×103千克/m³。

　　1、表面处理

　　（1）对混凝土表面进行处理，使粘接面干燥无油、无污物、无灰尘。

　　（2）对混凝土粘接表面进行打磨，去掉1-2mm表层，除去粉尘，并用丙酮擦拭干净。

　　（3） 对被粘接钢板表面进行除锈处理。

　　2、配胶

　　（1）胶水内的填料易沉淀，但不影响强度，使用前要搅拌均匀。（搅拌时甲、乙组份不能使用同一搅拌棒）

　　（2）胶水为甲、乙双组份，配胶前应将甲、乙组份胶水分别搅拌均匀，再按甲组份：乙组份=2：1的比例称量后倒入准备好的干净容器内，进行充分 搅拌至色泽均匀。

　　（3）每次搅拌的胶水不宜过多，一般不超过5kg。

　　3、粘贴、固定、固化

　　（1）将搅拌均匀的胶水分别涂抹在已处理好的混凝土及钢板粘接面，中间厚，边缘薄， 然后将钢板粘接于预定位置。

　　（2）钢板粘接好后应立即用卡具支撑，螺栓等工具固位，并适当加压，以使胶水刚好从钢板边缘挤出为度。

　　（3）该胶在常温下甲乙两组份胶混合后可操作时间为30-45min。

　　（4）胶水在25℃时，24h即可固化，卸去加压固定设施，三天后可受力使用，温度低于25℃时，固化时间要相应延长。

　　（5） 使用温度5℃以上，如低于5℃应采取升温措施。

　　包装储运

　　1、本品应密封储存在环境温度0℃~40℃的干燥洁净库房内。

　　2、本品在常温下储存12个月，各性能均无明显变化，如超出12个月，经检测合格，仍可使用。

　　3、本品为非危险品，可以通过民航、铁路、海运、公路连运托运。

　　4、乙组份在长期贮存过程中容易出现变色现象，属正常不影响产品基本性能和使用
