品牌 : | 森鑫 | 型号 : | RY50-32-160 |
材质 : | 球墨 | 性能 : | 无泄露 |
扬程 : | 32m | 驱动方式 : | 电动 |
输送介质 : | 油泵 | 泵轴位置 : | 卧式 |
叶轮结构 : | 封闭式叶轮 | 叶轮吸入方式 : | 单吸式 |
流量 : | 20m3/h | 叶轮数目 : | 1 |
汽蚀余量 : | 咨询客服 | 吸入口径 : | 65mm |
排出口径 : | 50mm | 结构原理 : | 喷射泵 |
级数 : | 单级 | 重量 : | 50kg |
电压 : | 380v | 功率 : | 5.5kw |

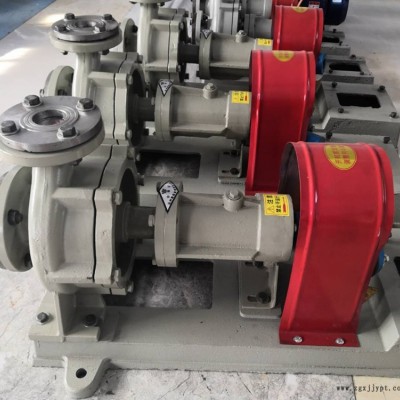

一.导热油循环油泵产品概述
导热油循环油泵是按照GB5662设计和制造的节能型新产品。性能优良,结构合理,使用可靠。导热油循环油泵采用自热散热结构,改变了传统的水冷却结构,使结构简单,体积小,节约运行费用,性能好,使用可靠,是我国消化吸收国外油泵的基础上研制的 代产品,基本结构形式为单级单吸悬臂式脚支撑结构,泵的进口为轴向吸入,出口为中心垂直向上,和电机同装于底座上。导热油循环油泵适用于输送不含固体颗粒的高温液体。
二.适用范围:
RY系列导热油泵主要由壳体、转子、轴承、密封等部分组成,采用填料密封结构,附加耐温油封,起辅助密封的作用。泵与电动机采用三爪型弹性联轴器联接。
RY系列导热油泵该泵从设计上改变了传统的热油泵结构,采用自然散热的冷却方式,减少了泵的体积,使结构简单,节约运行费用,安全可靠。
三.结构特点:
(1)RY系列风冷高温导热油泵是消化吸收国外油泵的基础上研制的 代产品,基本结构形式为单级单吸悬臂式脚支撑结构,热油泵的进口为轴向吸入,出口为中心垂直向上,和电机同装于底座上。
(2)RY型导热油泵的支撑采用了双端球轴承支撑的结构形式,前端采用润滑油润滑,后端采用润滑脂润滑,中间有一导油管,用以随时观察密封情况和回收导热油。
(3)RY系列风冷式高温导热油泵采用自热散热结构,改变了传统的水冷却结构,使结构简单,体积小,节约运行费用,性能好,使用可靠。
RY20-20-125风冷式高温导热油泵性能范围(按设计点)
1、流量1.5m3/h;
2、扬程22m;
3、温度-20。C-350。C;
四.型号示例

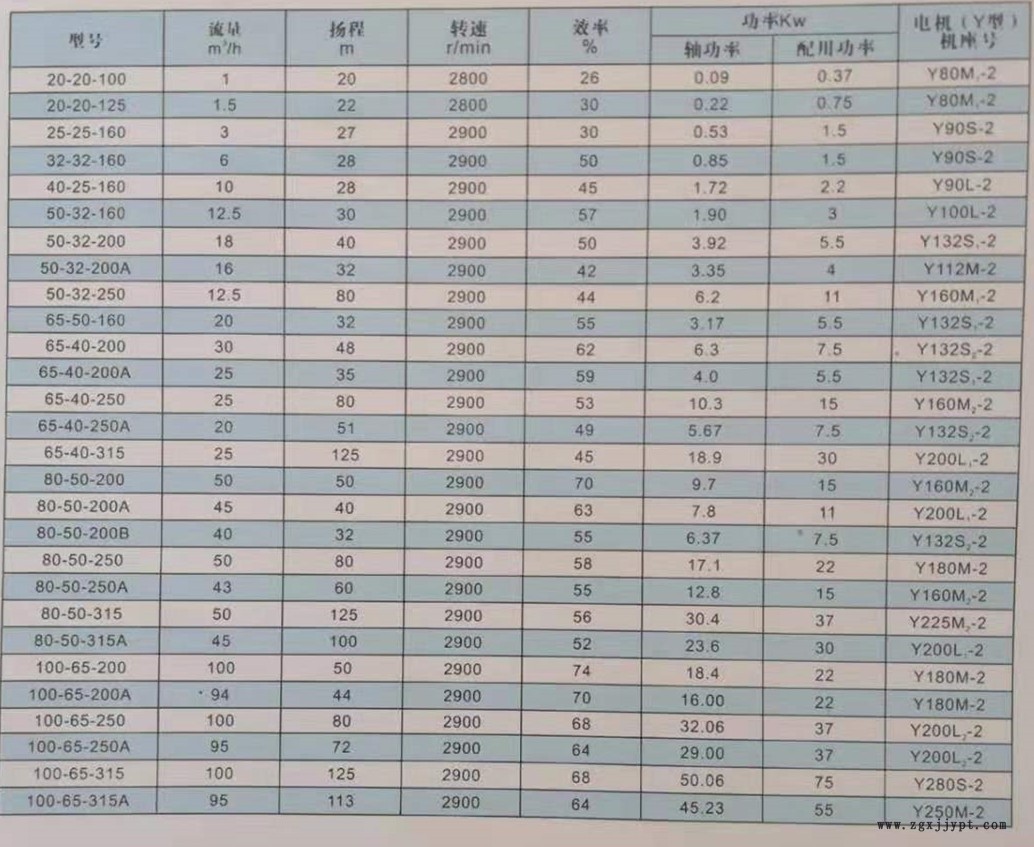

五,技术参数
