上海ccd视觉检测设备 外观检测设备 硅胶件密封圈外观检测
产品: 浏览次数:641上海ccd视觉检测设备 外观检测设备 硅胶件密封圈外观检测
品牌: 金衡
单价: 10000.00元/件
最小起订量: 1 件
供货总量: 1000 件
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-12-14 11:27

详细信息
加工定制 : 品牌 : 金衡
型号 : JH900 用途 : 视觉检测,剔除
产品名称 : 视觉检测设备 适用范围 : 视觉检测,剔除
小包装数 : 1 类型 : 高速视觉拍照比对
物料运行轨迹 : 按照材料设计 筛网材料 : 工业相机
适用对象 : 塑料 应用领域 : 食品
产品类型 : 全新

视觉检测就是用机器代替人眼来做测量和判断。视觉检测是指通过机器视觉产品(即图像摄取装置,分 CMOS 和CCD 两种)将被摄取目标转换成图像信号,传送给专用的图像处理系统,根据像素分布和亮度、颜色等信息,转变成数字化信号;图像系统对这些信号进行各种运算来抽取目标的特征,进而根据判别的结果来控制现场的设备动作。是用于生产、装配或包装的有价值的机制。它在检测缺陷和防止缺陷产品代替人工,提高准确率有很高的作用。

结构组成

图像部件

摄像机捕捉被检测物体的电子图像,然后将其发送到处理器进行分析。电子图像被转换成数字,表示图像小的部分,即像素。图像显示的像素数量称作分辨率。图像的分辨率越高,包含的像素数量越多,进行检测时,图像的像素数量越多,检测结果越准确。

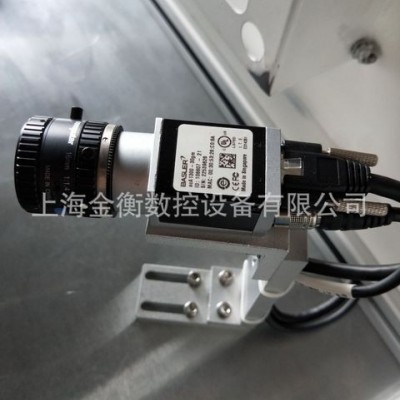

摄像机

视觉检测系统的摄像机有三个变量需要调整,以优化捕捉到的图像。它们是光圈、对比度和快门速度。

照明部件

正确的照明对帮助创建有效检测所需的对比度很关键。当对一件产品的正确系统设置进行评估时,设计师会花费相当多的时间用来确定检测所需的照明。照明解决方案的类型、几何形状、颜色和强度应当提供尽可能强的对比。

软件工具

视觉检测系统使用软件处理图像。软件采用算法工具帮助分析图像。视觉检测解决方案使用此类工具组合来完成所需要的检测。常用的包括,搜索工具,边界工具,特征分析工具,过程工具,视觉打印工具等。





所有自动生产线的目标都是零剔除。鉴于当今的高速技术和潜在的人为错误,这个目标很难实现。视觉检测可以识别的典型缺陷包括:

  • 标签缺陷

  • 封口和盖顶缺陷

  • 产品与包装完整性缺陷

  • 打印缺陷

  • 容器缺陷



视觉检测的优势

1、非接触测量,对于观测者与被观测者都不会产生任何损伤,从而提高系统的可靠性。

2、具有较宽的光谱响应范围,例如使用人眼看不见的红外测量,扩展了人眼的视觉范围。

3、长时间稳定工作,人类难以长时间对同一对象进行观察,而机器视觉则可以长时间地作测量、分析和识别任务。

4、利用了机器视觉解决方案,可以节省大量劳动力资源,为公司带来可观利益。



视觉检测的应用

1. 视觉检测在印刷行业的应用

利用在线/离线的视觉系统发现印刷过程中的质量问题,如堆墨、飞墨、缺印/浅印、套印不准、颜色偏差等,同时在线设备可将颜色偏差和墨量多少的检测结果反馈给PLC,控制印刷设备的供墨量,对供墨量进行在线调节,提高印刷质量和效率。

2. 视觉检测在PCB板检测中的应用

利用视觉系统对PCB裸板进行检测,检测板上的导线和元件的位置和间距错误、线路和元件的尺寸错误、元件形状错误、线路的通段、板上污损等。

3. 视觉检测在零件检测中应用

机器视觉检测可以轻松应对金属零件生产的质量控制,如、汽车零部件、连接器等。通过图像处理的方法,发现金属零件表面的划伤、残缺、变色、粘膜等缺陷,并指导机械传动系统将残缺品剔除,大大提高了生产效率。同时对缺陷类型的统计分析能够指导生产参数的调整,提高产品质量。

4、视觉检测在汽车安全中的应用

对于大多数人来说,还是在靠主观思想和意识判断开车过程中的突发事件,随着安全事故频频多发,安全理念已备受人们关注,数字化被用作汽车安全监测系统成为主流,也备受业内热议。



实际案例:

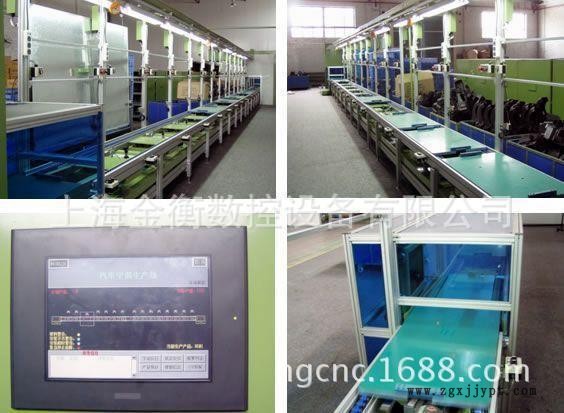

流水线上检测:



上海ccd视觉检测设备,外观检测设备,硅胶件密封圈外观检测示例图1



瓶盖检测



多相机多角度检测

上海ccd视觉检测设备,外观检测设备,硅胶件密封圈外观检测示例图3



示意框图:



上海ccd视觉检测设备,外观检测设备,硅胶件密封圈外观检测示例图4

产品二维码检测

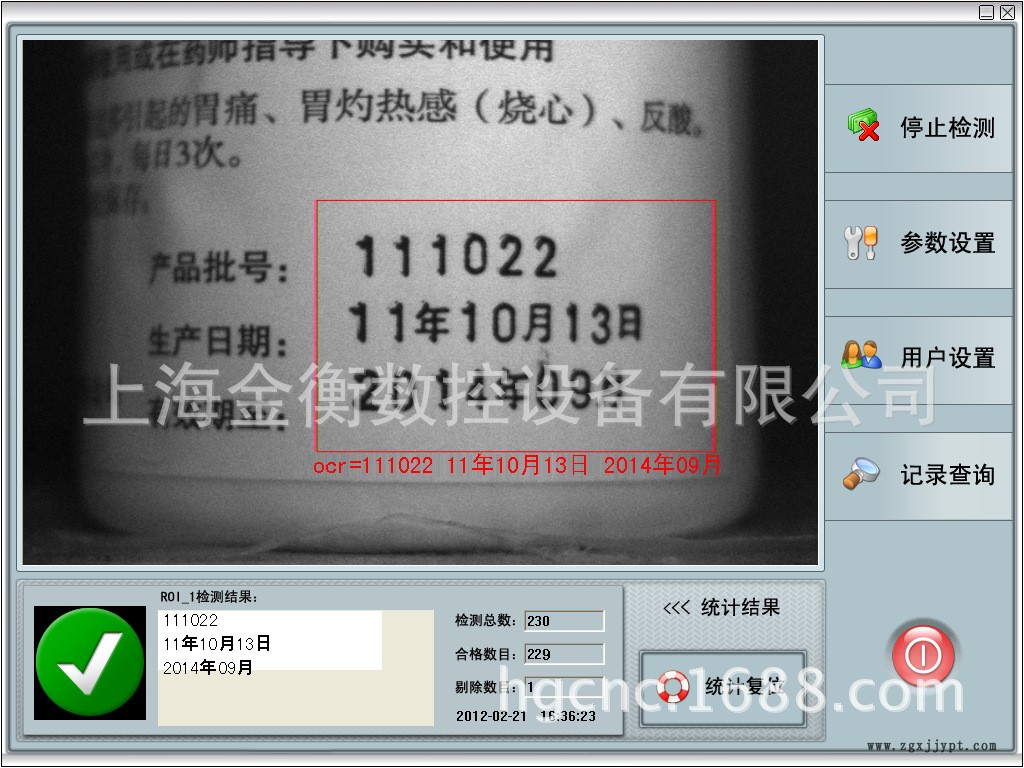

药品批次印刷检测:

上海ccd视觉检测设备,外观检测设备,硅胶件密封圈外观检测示例图6

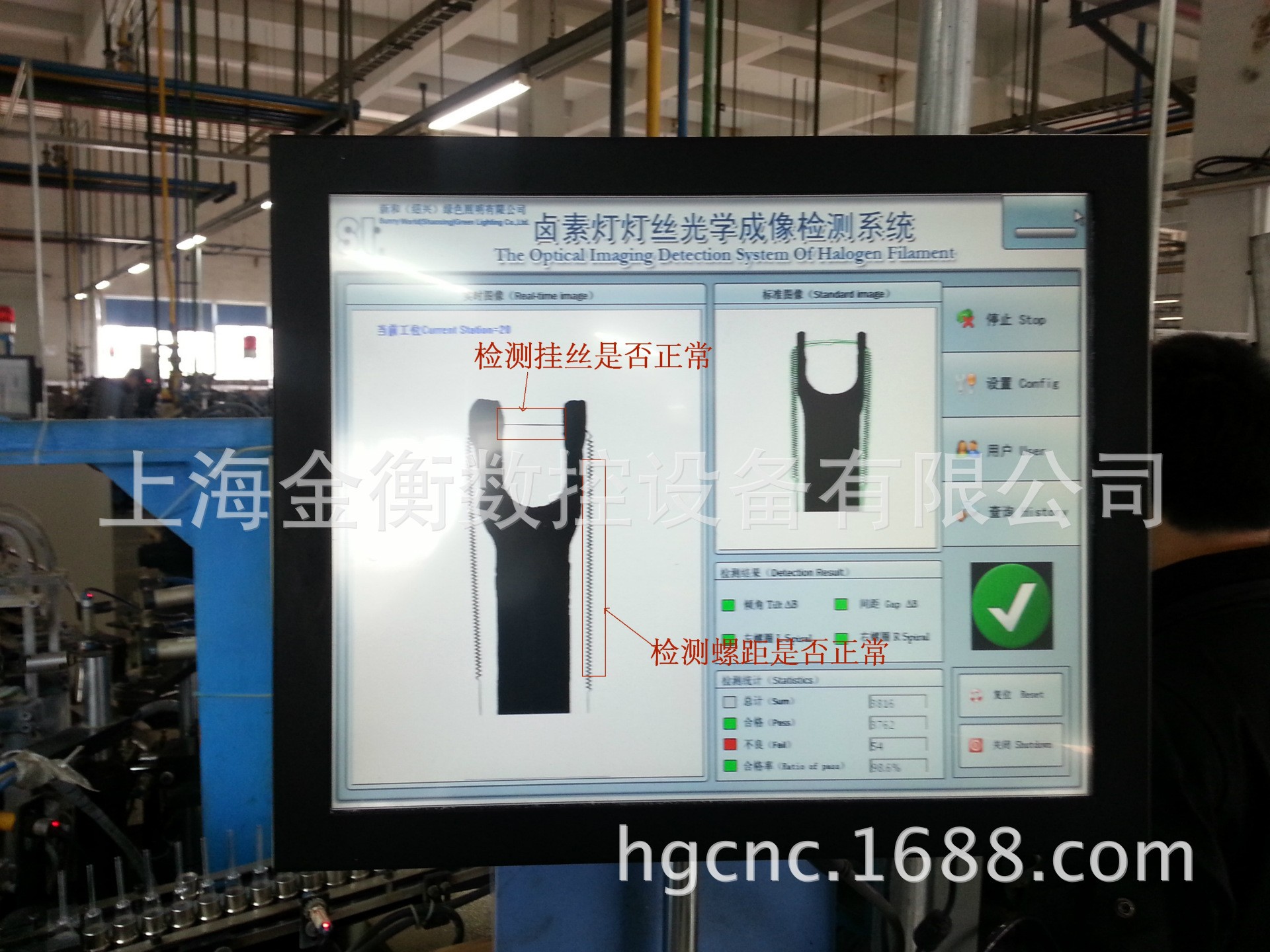

灯泡钨丝检测:




上海ccd视觉检测设备,外观检测设备,硅胶件密封圈外观检测示例图8





笔记本蝴蝶结瑕疵检测,检测内容:有没有缺料,有没有毛刺



塑料件检测,检测内容卡勾完整,有误断点等





设计框图示例



密封圈的毛边毛刺,小坑穿孔,断裂等边面缺陷



四相机同时高速印刷检测,检测内容:一维码、二维码的读取,一维码可以识别断针及黑点、白点,二维码可检测套印偏差



欢迎来电咨询,我们定能给出你合适的解决方案!!
