| 品牌 : | 沪工恒 | 型号 : | 气动高平台快切球阀 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-200mm |
| 适用介质 : | 水、油、蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 调节 |
| 类型(通道位置) : | 二通式 |

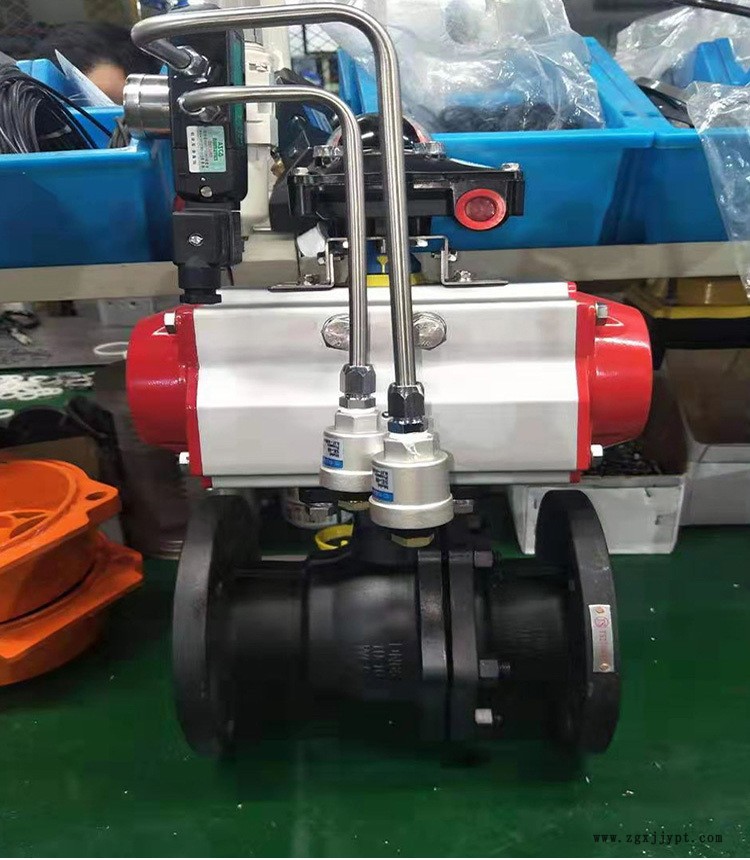

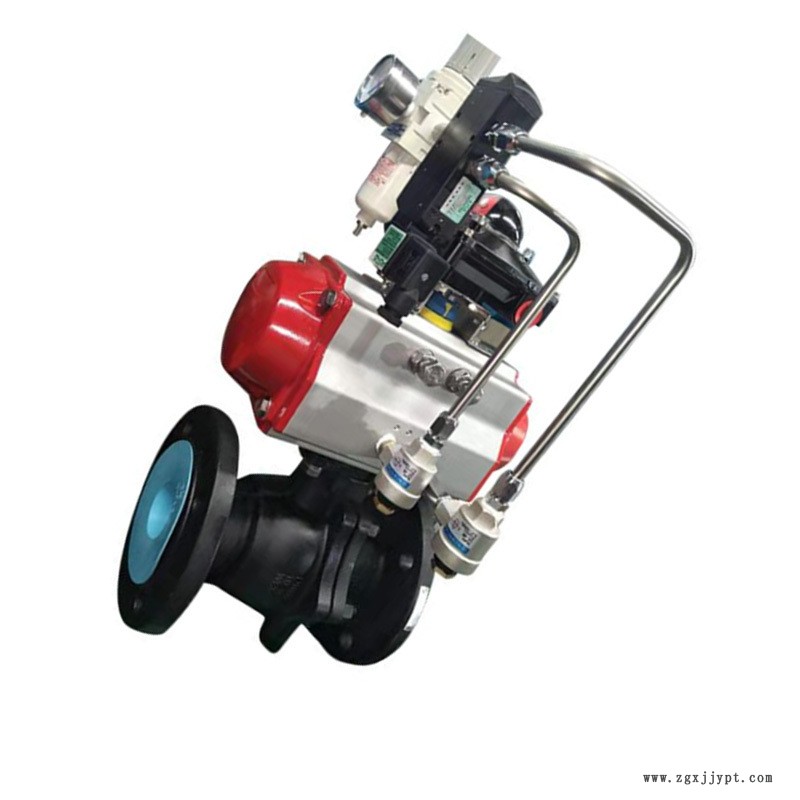

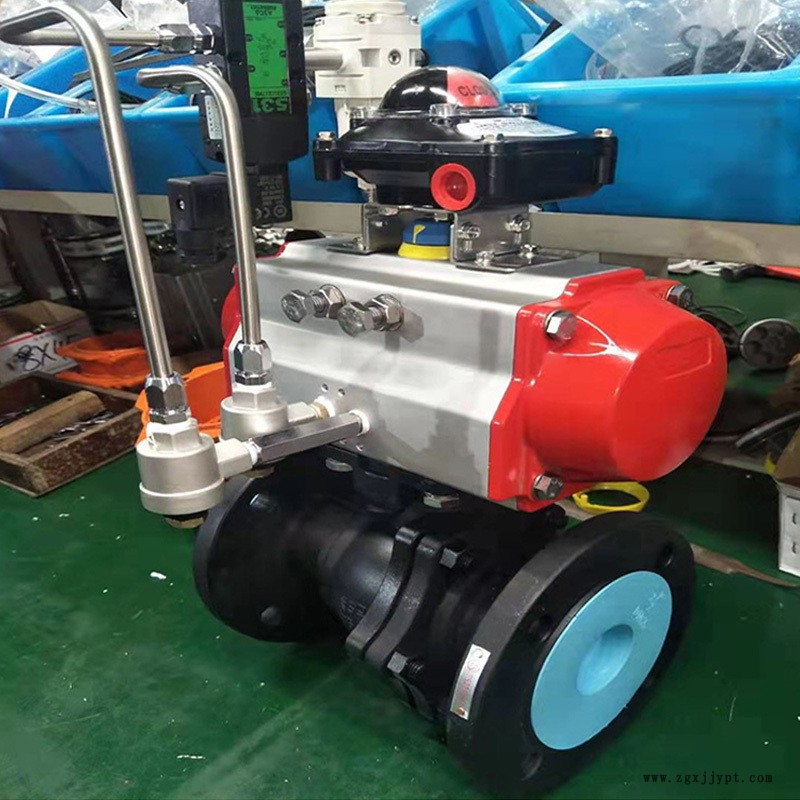

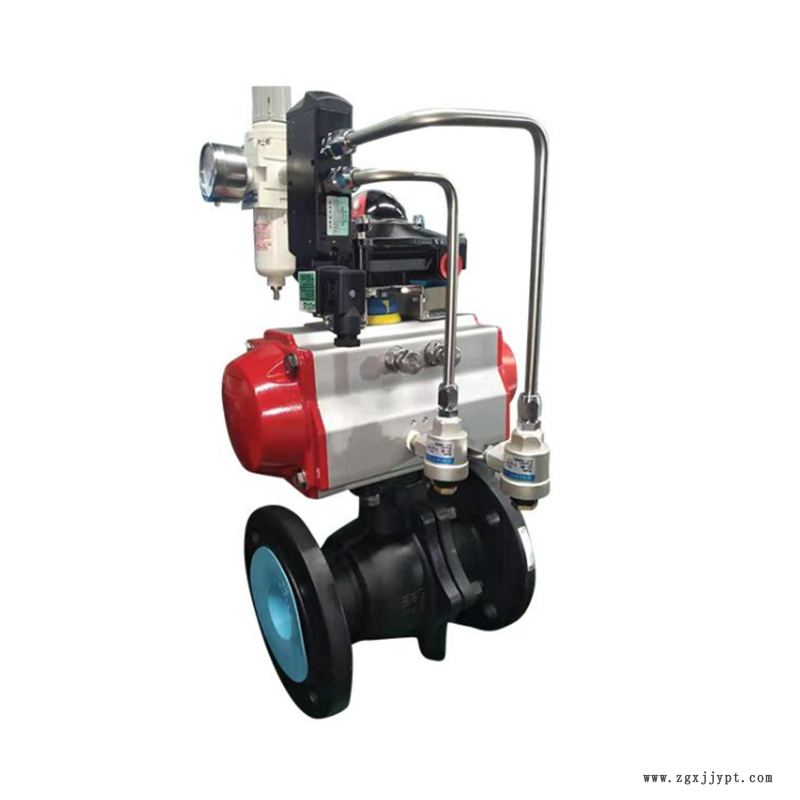

气动球阀是球阀配上气动执行器，气动执行器的执行速度相对较快， 快的开关速度0.05秒/次，所以通常也叫气动快速切断球阀。气动球阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等，以实现就地控制和远距离集中控制，在控制室里就可以控制阀门的开关，不需要跑到现场或者高空和危险地带来手动控制,在很大程度上节约了人力资源以及时间和安全性。
气动球阀是球阀配上气动执行器。
气动球阀具体分类有：不锈钢气动球阀，塑料气动球阀，卫生级气动球阀，碳钢气动球阀，二通气动球阀，三通气动球阀，四通气动球阀。
气动球阀工作原理：
气动球阀只需要用气动执行器用气源旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀 适宜直接做开闭使用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、乙烯等。球阀阀体可以是整体的，也可以是组合式的。
气动球阀优点：
气动球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
气动球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是一种新型阀门，它具有以下优点：
1.流体阻力小，其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4.操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5.维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8. 因为气动球阀动力源采用的是气体，一般为0.2-0.8MPa压力，相对比较安全。气动球阀如果漏气的话，相对液动、电动来说，气体可以直接排出，对环境没有污染，同时具有较高的安全性。
9.相对于手动和涡轮转动球阀来说，气动球阀可以大口径配置，（手动和涡轮转动球阀一般都在DN300口径以下，气动球阀可以达到DN1200口径。）
气动球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。
技术参数：
气密封试验 ：0.5～0.7
工作温度 ：PTFE≤150℃ PPL≤300℃ 碳纤≤350℃
适用介质 ：水、油、蒸汽 P：（温度≤200℃ ） R：（温度≤200℃ ）
设计、制造：GB/T12237-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN150mm
公称压力：PN1.6、2.5、4.0MPa
