| 型号 : | GX-4# | 品牌 : | 新宇 |
| 用途范围 : | 氯化镁氧化镁制品 | 外观 : | 淡黄色液体 |
| 特色服务 : | 提供技术指导 |
品名：GX-4#抗卤增强剂
性能指标：外观：深红棕色粘性液体 密度：1.181.20g/cm3 粘度：150cs 固含量：35 PH值：1112
改性作用：
可有效控制菱镁制品在高温高湿（温度2540，湿度90以上）条件下制品的吸潮性，同时有效控制菱镁制品脱模后出现的泛霜现象。抗卤剂除具备抗卤抗霜的性能以外，特别适用于粗集料用量较小的反应体系，其中的表面活性成分可以充分增加氧化镁与氯化镁的接触面积，从而优化晶种质量，提高产品强度。
添加量及使用方法：
GX-4#改性剂用量一般为氧化镁重量的68，具体用量可根据原材料质量、制品使用环境等因素进行调整。使用时均匀缓慢地加入到已混合均匀的料浆中即可。GX-4#改性剂为碱性液体，不能与酸值质共存。
卤水加入到搅拌机中，加入GX-1#或GX-0#，启动搅拌机搅拌均匀；然后加入轻烧粉搅拌3分钟；加入GX-4#（GX-12#、GX-8#）继续搅拌3分钟以上；
GX-7#用清水稀释后用发泡机发成泡沫，将泡沫加入上述料浆搅拌均匀即可；整个搅拌过程控制在1015分钟为宜。

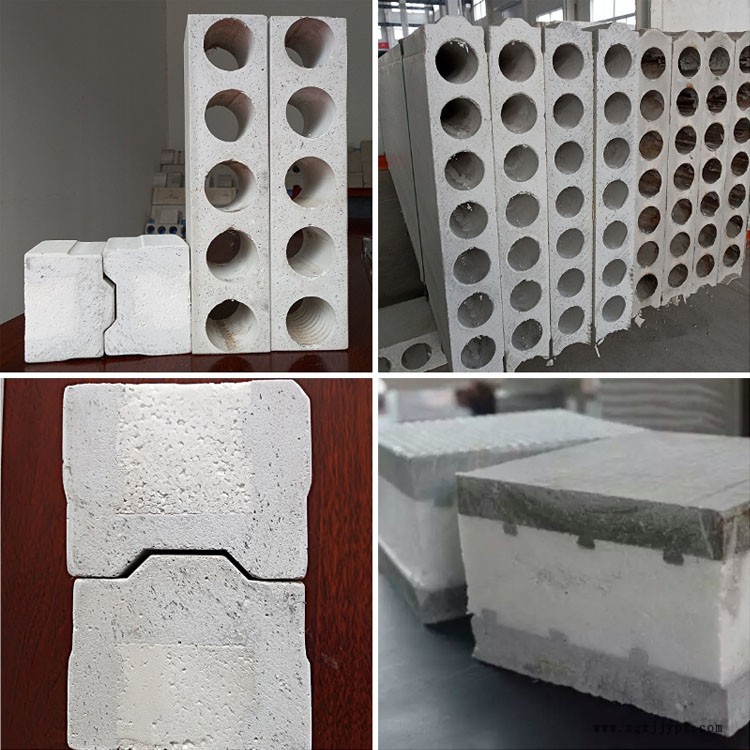

轻质墙板应用：
其它行业应用：
储存及运输
GX-V系列改性剂均为非危险品，可按一般物品运输。部分产品略带刺激性，一旦接触皮肤或溅入眼中，请及时用大量清水冲洗或及时就医。改性剂适宜在1030的环境中密闭储存，切忌低温连续冻融。
研发试验室
菱镁改性剂系列：
GX-0#促凝增强剂（缩短低温初凝时间，提高早期强度）
GX-1#缓凝抗卤剂（延长高温初凝时间，抑制返卤）
GX-4#抗卤增强剂（抗卤、增强，提高抗风化能力）
GX-7#菱镁发泡剂（有效降密，辅助抗卤）
GX-8#促凝抗卤剂（缩短低温初凝时间，提高耐水性能）
GX-12#增韧降溶剂（增加韧性，提高耐水性能）
GX-13# 菱镁防水剂（提高菱镁制品防水性能）
注意事项：
1、 改性剂的添加量均参照轻烧粉用量；
2、生产中如果使用量杯量取改性剂，注意改性剂体积与重量的换算；
3、改性剂不得提前混合，否则可能相互反应导致失效；
4、高温生产可选GX-1#或（GX-1#和GX-4#）的组合，低温生产可选选用GX-8#或(GX-0#和GX-4#)组合；
5、GX-0#、GX-1#加入到卤水中，GX-4#、GX-8#、GX-12#加入料浆中，否则影响改性效果；
6、高温时GX-1#可能少量结晶析出、低温时GX-0#、GX-7#会有少量白色析出物，均属正常现象，发现后及时与技术部联系；
7、GX-13#低温时会变成粘稠液体，属正常现象，可采用低温加热（30-50）改善其低温流动性。
