产品特性 : | 电力调整器 | 是否进口 : | 否 |
产地 : | 中国大陆 | 加工定制 : | 否 |
品牌 : | 裕泽 | 型号 : | HK400 |
测量范围 : | # | 测量精度 : | # |
外形尺寸 : | # | 显示方式 : | # |
工作环境 : | # |

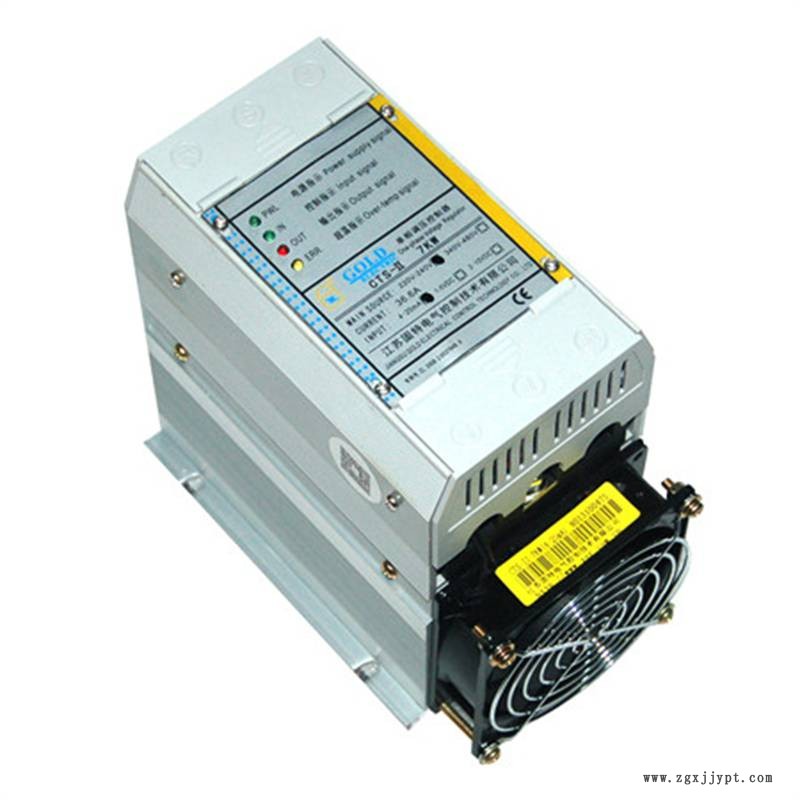

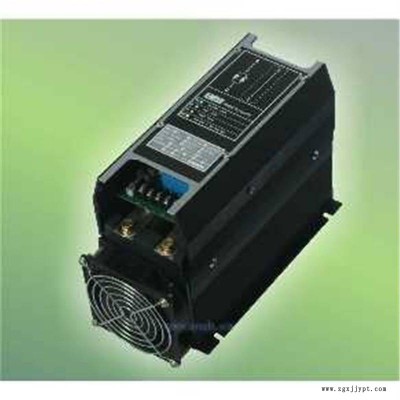

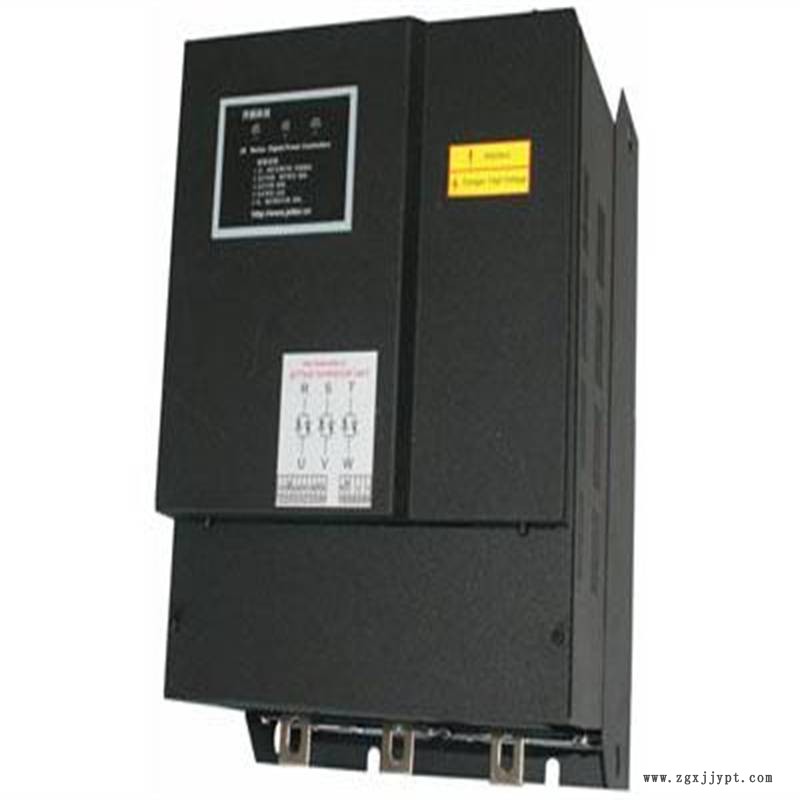

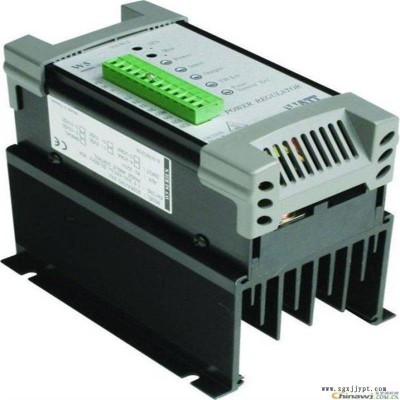

电力调整器
电力调整器是应用晶闸管(又称可控硅)及其触发控制电路用于调整负载功率的盘装功率调整单元。更多的是运用数字电路触发可控硅实现调压和调功。调压采用移相控制方式,调功有定周期调功和变周期调功两种方式。
中文名
电力调整器
方 式
定周期调功和变周期调功
类 别
盘装功率调整单元
特 点
主电路和控制电路一体化结构
电力调整器低谐波专用
1. 采用比例式不产生谐波控制。
2. 应用于恒温恒湿加热系统需低谐波环境。
3. 本控制器之保护装置: 1.来源电欠相。 2.保险丝断线检知。 3.本控制器散热片超温保护。 4.异常输出接点,提供远程监控使用,接点容量240VAC/5A。
4. 本控制器具有CE国际安全认证之标准。
5. 具有R.S.T各相保险丝断路指示灯,并提供异常输出接点,可做系统紧急控制之用。
6. 体积精巧、散热佳,内含半导体专用快速保险丝,不怕负载短路。
7. 冷却风扇动作具有温度控制,’当散热片温度55oC时工作,45oC时停止,可提高风扇寿命2~3倍。
8. 本控制器散热片具超温保护装置及异常输出接点,接点容量240VAC/10A。

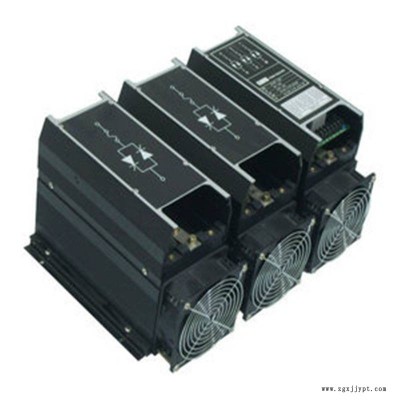

该控制板带锁相环同步电路、自动判别相位、缺相保护、上电缓起动、缓关断、散热器超温检测、恒流输出、电流限制、过流保护、串行工作状态指示等功能。控制板的特点:十位A/D,输出线性化程度高,输出起控点低。 电力调整器又可分为单相电力调整器与三相电力调整器:
2.1 控制原理
三相晶闸管闭环技术可控硅调压器采用移相触发控制方式,输出电压、电流或功率连续可调,具有恒电压、恒电流或恒功率的特性。三相晶闸管闭环技术触发板的原理框图,其控制原理为一个典型的双闭环控制,电流环为内环,电压环为外环。现以调压器的“恒电压控制特性”来介绍其控制原理。 调节过程如下:给定信号(Ug)、电压反馈信号(Uf)、电流反馈信号(I f)
当由于某种原因使调压器输出电压降低时(如电网电压降低):(Ug-Uf)↑ → UO↑ → Uy↑ → α↓ → 调压器输出电压U↑ 后达到Uf与Ug相互平衡,调压器输出稳定电压。 。
图2-1 恒电压原理框图
电流环作用是,在突加负载或负载电流超过限流值时,限制调压器的输出电流在额定电流范围内,确保输出和调压器正常工作。其调节过程如下:
U0恒定,负载电流增加:If↑ → (UO-If)↓ → IO↓ → Uy↓ → α↑ → 调压器输出电压U↓——If↓;同时电压环也参与调节,使调压器的输出电流被限制在额定电流范围内,在有充分调节余量的前提下维持输出电压的恒定。
触发板还可以通过辅助控制功能实现软起动、软关断,外部信号转换等功能。
恒功率特性触发板,其内环为电流环,外环为功率环,其原理与上相同。
恒电流特性触发板,只有一个电流调节环节。
2.2 功能特点
采用移相触发方式,适用于阻性、感性负载,变压器一次侧
具有多种控制信号选择。
具有“自动限流”功能,负载电流大于额定值时,调压器输出电流被限制在额定值左右。
具有软起动、软关断功能,减少对电网的冲击和干扰,使主回路晶闸管更加安全可靠。
具有恒电压、恒电流、恒功率三种反馈形式供用户选择。
具有输入电源断相、过电流、晶闸管过热等保护功能,保护时相应的发光二极管指示灯亮,同时故障报警输出接点动作。
主电路和控制电路一体化结构,体积小,重量轻,使用、维护十分方便
