苏州铭乐塑化有限公司

POM（聚甲醛树脂）定义：聚甲醛是一种没有侧链、高密度、高结晶性的线型聚合物。按其分子链中化学结构的不同，可分为均聚甲醛和共聚甲醛两种。两者的重要区别是：均聚甲醛密度、结晶度、熔点都高，但热稳定性差，加工温度范围窄（约10℃），对酸碱稳定性略低；而共聚甲醛密度、结晶度、熔点、强度都较低，但热稳定性好，不易分解，加工温度范围宽（约50℃），对酸碱稳定性较好。是具有优异的综合性能的工程塑料。有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。俗称赛钢或夺钢，为第三大通用塑料。 适于制作减磨耐磨零件,传动零件,以及化工,仪表等零件。

合成树脂中的一种，又名聚甲醛树脂、POM塑料、赛钢料等；是一种白色或黑色塑料颗粒，具有高硬度、高钢性、高耐磨的特性。主要用于齿轮，轴承，汽车零部件、机床、仪表内件等起骨架作用的产品。

聚甲醛是一种表面光滑、有光泽的硬而致密的材料，淡黄或白色，薄壁部分呈半透明。燃烧特性为容易燃烧，离火后继续燃烧，火焰上端呈黄色，下端呈蓝色，发生熔融滴落，有强烈的刺激性甲醛味、鱼腥臭。聚甲醛为白色粉末，一般不透明，着色性好， 比重1.41-1.43克/立方厘米，成型收缩率1.2-3.0%，成型温度170-200℃ ，干燥条件80-90℃ 2小时。POM的长期耐热性能不高，但短期可达到160℃，其中均聚POM短期耐热比共聚POM高10℃以上，但长期耐热共聚POM反而比均聚POM高10℃左右。可在-40℃～100℃温度范围内长期使用。POM极易分解，分解温度为240度。分解时有刺激性和腐蚀性气体发生，故模具钢材宜选用耐腐蚀性的材料制作。

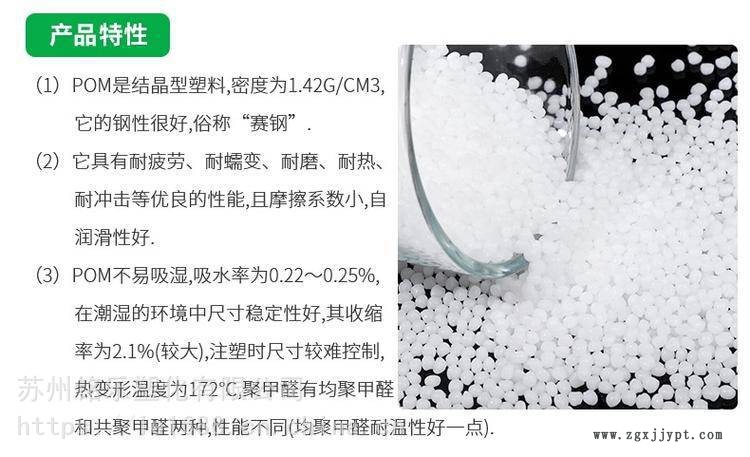

       （1）POM是结晶型塑料,密度为1.42g/cm3,它的钢性很好,俗称“赛钢”.
　　（2）它具有耐疲劳、耐蠕变、耐磨、耐热、耐冲击等优良的性能,且摩擦系数小,自润滑性好.
　　（3）POM不易吸湿,吸水率为0.22～0.25%,在潮湿的环境中尺寸稳定性好,其收缩率为2.1%(较大)

注塑时尺寸较难控制,热变形温度为172℃,聚甲醛有均聚甲醛两种,性能不同(均聚甲醛耐温性好一点).

力学性能

POM强度、刚度高，弹性好，减磨耐磨性好。其力学性能优异，比强度可达50.5MPa，比刚度可达2650MPa，与金属十分接近。POM的力学性能随温度变化小，共聚POM比均聚POM的变化稍大一点。POM的冲击强度较高，但常规冲击不及ABS和PC；POM对缺口敏感，有缺口可使冲击强度下降90%之多。POM的疲劳强度十分突出，10交变载荷作用后，疲劳强度可达35MPa，而PA和PC仅为28MPa。POM的蠕变性与PA相似，在20℃、21MPa、3000h时仅为2.3%，而且受温度的影响很小。POM的摩擦因数小，耐磨性好（POM>PA66>PA6>ABS>HPVC>PS>PC），极限PV值很大，自润滑性好。POM制品对磨时，高载荷作用时易产生类似尖叫的噪声。

电学性能

POM的电绝缘性较好，几乎不受温度和湿度的影响；介电常数和介电损耗在很宽的温度、湿度和频率范围内变化很小；耐电弧性极好，并可在高温下保持。POM的介电强度与厚度有关，厚度0.127mm时为82.7kV/mm，厚度为1.88mm时为23.6kV/mm。

环境性能

POM不耐强碱和氧化剂，对烯酸及弱酸有一定的稳定性。POM的耐溶剂性良好，可耐烃类、醇类、醛类、醚类、汽油、润滑油及弱碱等，并可在高温下保持相当的化学稳定性。吸水性小，尺寸稳定性好。

POM的耐候性不好，长期在紫外线作用下，力学性能下降，表面发生粉化和龟裂。

交易说明：

部分型号免费拿料试样，25KG起订，一吨以上含运费。

全国发货，当天订货，当天发货。

本公司长期经营多国塑胶原料，品种齐全，货源稳定充足，保质保量。可开13%增值发票。

我司所售所有产品均可提供SGS (ROHS)报告MSDS认证ROHS 物性表FDA 黄卡 UL认证材质证明COA 等资料....

订购说明：原料到厂后，请先检查外包装是否完好，如发现物流过程中大量包装损坏及原料外漏，请与物流人员出具证明保存。并24小时内与我们联系，我们会及时解决问题。

如需要其它物性资料，请来电咨询，期待合作，共创双羸！
