加工定制 : | 是 | 型号 : | YST-ZL-03 |
品牌 : | 亿思特 | 载重能力 : | 300KG |
起升高度 : | 3.5米 | 自重 : | 300KG |
用途 : | 助力搬运码垛 |

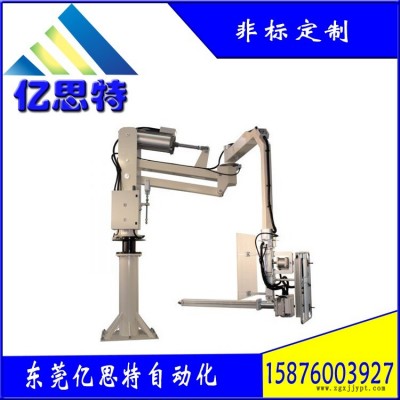

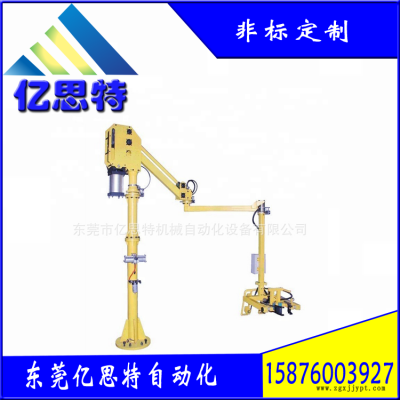

硬臂式助力机械手
一、助力机械手类别
硬臂式助力机械手、软索式助力机械手、折臂吊、电动平衡吊、气动平衡吊、悬臂吊、墙壁吊。
二、硬臂式助力机械手
利用气动逻辑原理,完成对工件的抓取、搬运、升降、翻转等工作,可以安全有效的量身定制符合人体工程学原理的移栽智能装备,满足各种重物搬运需求。
三、产品参数
硬臂式助力机械手 | |||||||
型号 | 负载 kg | 工作半径 mm | 小工作半径 mm | 高度 mm | 有效提升行程 mm | 耗气量 NL/次 | |
YST-MA50 | 50 | 3000 | 700 | 3600 | 1400 | 50 | |
YST-MA100 | 100 | 3000 | 700 | 3600 | 1400 | 70 | |
YST-MA150 | 150 | 2500 | 700 | 3600 | 1400 | 200 | |
YST-MA200 | 200 | 2500 | 700 | 3600 | 1400 | 300 | |
YST-MA250 | 250 | 2500 | 700 | 3500 | 1400 | 350 | |
YST-MA300 | 300 | 2000 | 700 | 3500 | 1400 | 350 |
(注:超过负载或者工作范围可按需定制)
四、安装方式

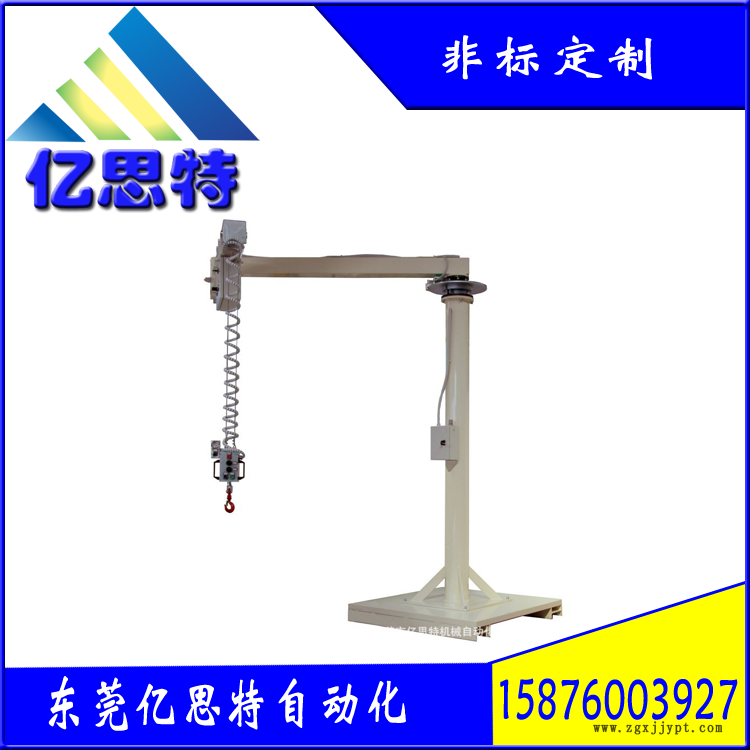

1. 固定式安装(硬臂立柱式助力机械手)
主要适用于重心远离悬臂挂点,或者是工件需要翻转,倾斜的工况;
2. 倒挂式安装(悬挂式助力机械手)
主要配合铝合金导轨,可实现大面积矩形范围的覆盖。
3. 移动式安装(移动式助力机械手)
主要适用于移动式作业,一般安装在移动小车上。灵活移动,适应范围广。
五、产品特点
1. 具有全程悬浮功能,操作轻松自如;
2. 根据人体工程学原理制造,操作舒适方便;
3. 结构设计模块化,气路控制集成化;
4. 人力成本减少50%,劳动强度下降85%,生产效率提高50%;
5. 根据产品负载,操作行程量身定制,形式多样,满足不同需求。
六、气路功能特点
1. 断气保护装置,防止起源断气后,设备不坠落,确保完成当前工序;
2. 工作压力显示,显示工作压力状况,降低设备操作风险;
3. 刹车安全装置,避免设备由外力产生的转动,确保安全操作;
4. 全程平衡单元,实现无重力化操作,提供设备动作精度。
