| 是否进口 : | 否 | 产地 : | 日本 |
| 厂家(产地) : | 日本宝理 | 牌号 : | HP25X |
| 销售方式 : | 品牌经销 | 类型 : | 标准料 |
| 品名 : | POM | 货号 : | HP25X |
| 加工级别 : | 注塑级 | 特性级别 : | 标准级 |
| 用途级别 : | 通用级 | 品牌 : | 日本宝理 |
| 产品规格 : | 25KG |
DURACON® HP25X
聚甲醛(POM)共聚物
Polyplastics Co., Ltd.
产品说明:
DURACON® HP25X 是一种 聚甲醛(POM)共聚物 产品。 它 可以通过 注射成型 进行处理，且可以在 北美洲、欧洲或亚太地区中获得。
特性包括：
阻燃/额定火焰
高粘度
坚硬

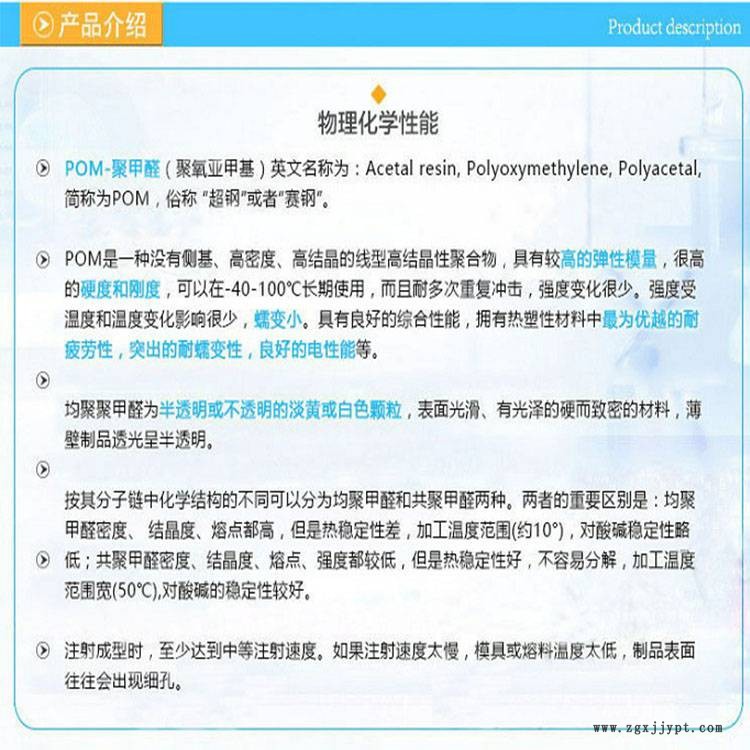

POM材料特性 聚甲醛POM-概述：
POM(聚甲醛树脂)定义：聚甲醛是一种没有侧链、高密度、高结晶性的线型聚合物。按其分子链中化学结构的不同，可分为均聚甲醛和共聚甲醛两种。两者的重要区别是：均聚甲醛密度、结晶度、熔点都高，但热稳定性差，加工温度范围窄(约10℃)，对酸碱稳定性略低;而共聚甲醛密度、结晶度、熔点、强度都较低，但热稳定性好，不易分解，加工温度范围宽(约50℃)，对酸碱稳定性较好。是具有优异的综合性能的工程塑料。有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。俗称赛钢或夺钢，为第三大通用塑料。 适于制作减磨耐磨零件,传动零件,以及化工,仪表等零件。
POM材料特性 聚甲醛POM-一般性能:
聚甲醛是一种表面光滑、有光泽的硬而致密的材料，淡黄或白色，薄壁部分呈半透明。燃烧特性为容易燃烧，离火后继续燃烧，火焰上端呈黄色，下端呈蓝色，发生熔融滴落，有强烈的刺激性甲醛味、鱼腥臭。聚甲醛为白色粉末，一般不透明，着色性好， 比重1.41-1.43克/立方厘米，成型收缩率1.2-3.0%，成型温度170-200℃ ，干燥条件80-90℃ 2小时。POM的长期耐热性能不高，但短期可达到160℃，其中均聚POM短期耐热比共聚POM高10℃以上，但长期耐热共聚POM反而比均聚POM高10℃左右。可在-40℃～100℃温度范围内长期使用。POM极易分解，分解温度为240度。分解时有刺激性和腐蚀性气体发生。故模具钢材宜选用耐腐蚀性的材料制作。
POM材料特性 聚甲醛POM-力学性能：
POM强度、刚度高，弹性好，减磨耐磨性好。其力学性能优异，比强度可达50.5MPa，比刚度可达2650MPa，与金属十分接近。POM的力学性能随温度变化小，共聚POM比均聚POM的变化稍大一点。POM的冲击强度较高，但常规冲击不及ABS和PC;POM对缺口敏感，有缺口可使冲击强度下降90%之多。POM的疲劳强度十分突出，10交变载荷作用后，疲劳强度可达35MPa，而PA和PC仅为28MPa。POM的蠕变性与PA相似，在20℃、21MPa、3000h时仅为2.3%，而且受温度的影响很小。POM的摩擦因数小，耐磨性好(POM>PA66>PA6>ABS>HPVC>PS>PC)，极限PV值很大，自润滑性好。POM制品对磨时，高载荷作用时易产生类似尖叫的噪声。
POM材料特性 聚甲醛POM-改性:
⒈增强POM 主要增强材料为玻璃纤维、玻璃球或碳纤维等，并且玻璃纤维 常用，增强后的力学性能可提高2～3倍，热变形温度提高50℃以上。⒉高润滑POM 在POM中加入石墨、F4、二硫化钼、润滑油及低分子量PE等，可提高其润滑性能。例如，在POM中加入5份F4，可降低摩擦因数60%，耐磨性提高1～2倍。再如，在POM中加入液体润滑油，可大幅度提高耐磨性和极限PV值。为提高由油的分散效果，需加入炭黑、氢氧化铝硫酸钡、乙丙橡胶等吸油载体。加入5%油POM的摩擦性提高72%，极限PV值可达3.9MPa•m/s(纯POM为0.213MPa•m/s)，为其他工程塑料的3～20倍。
